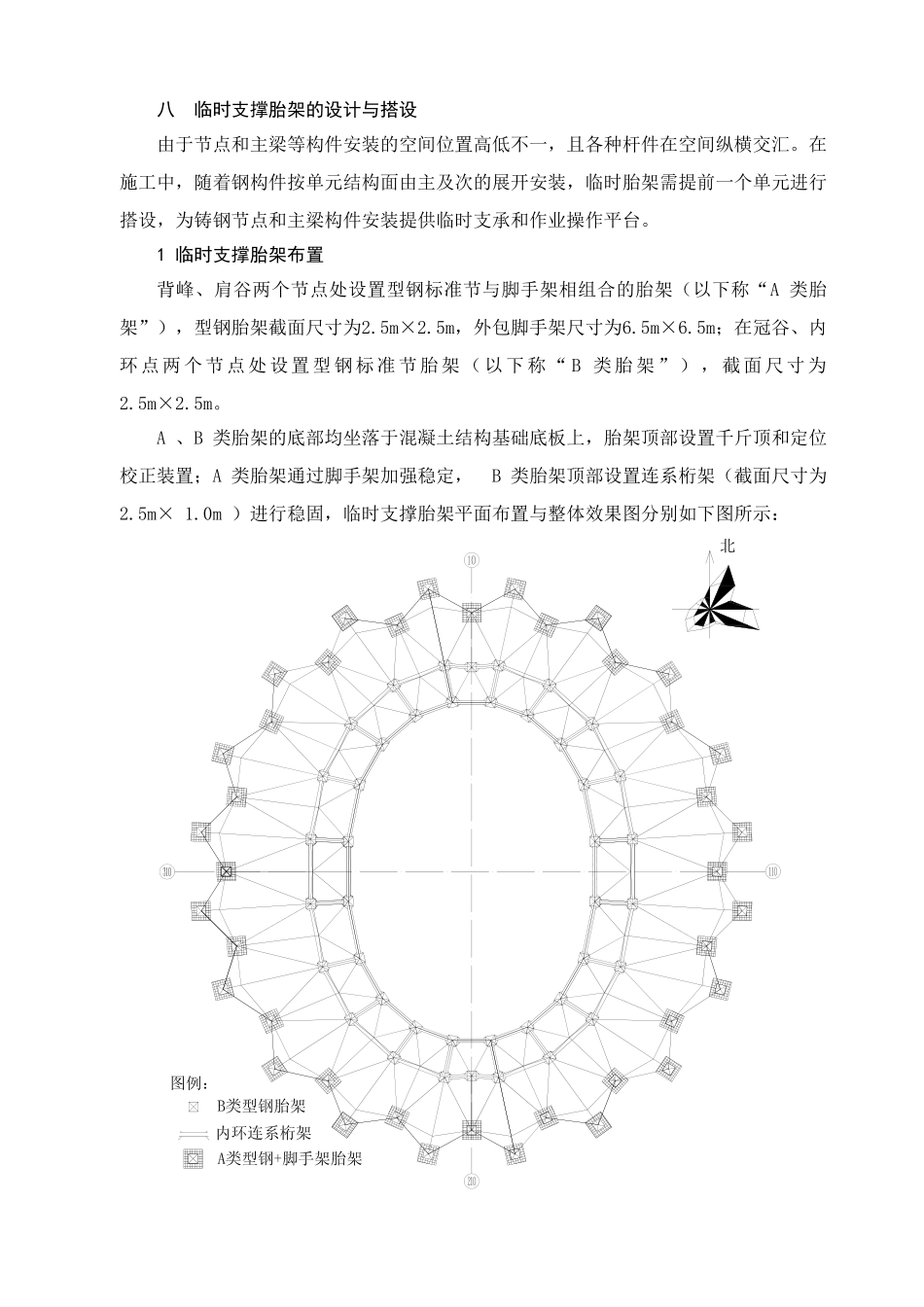

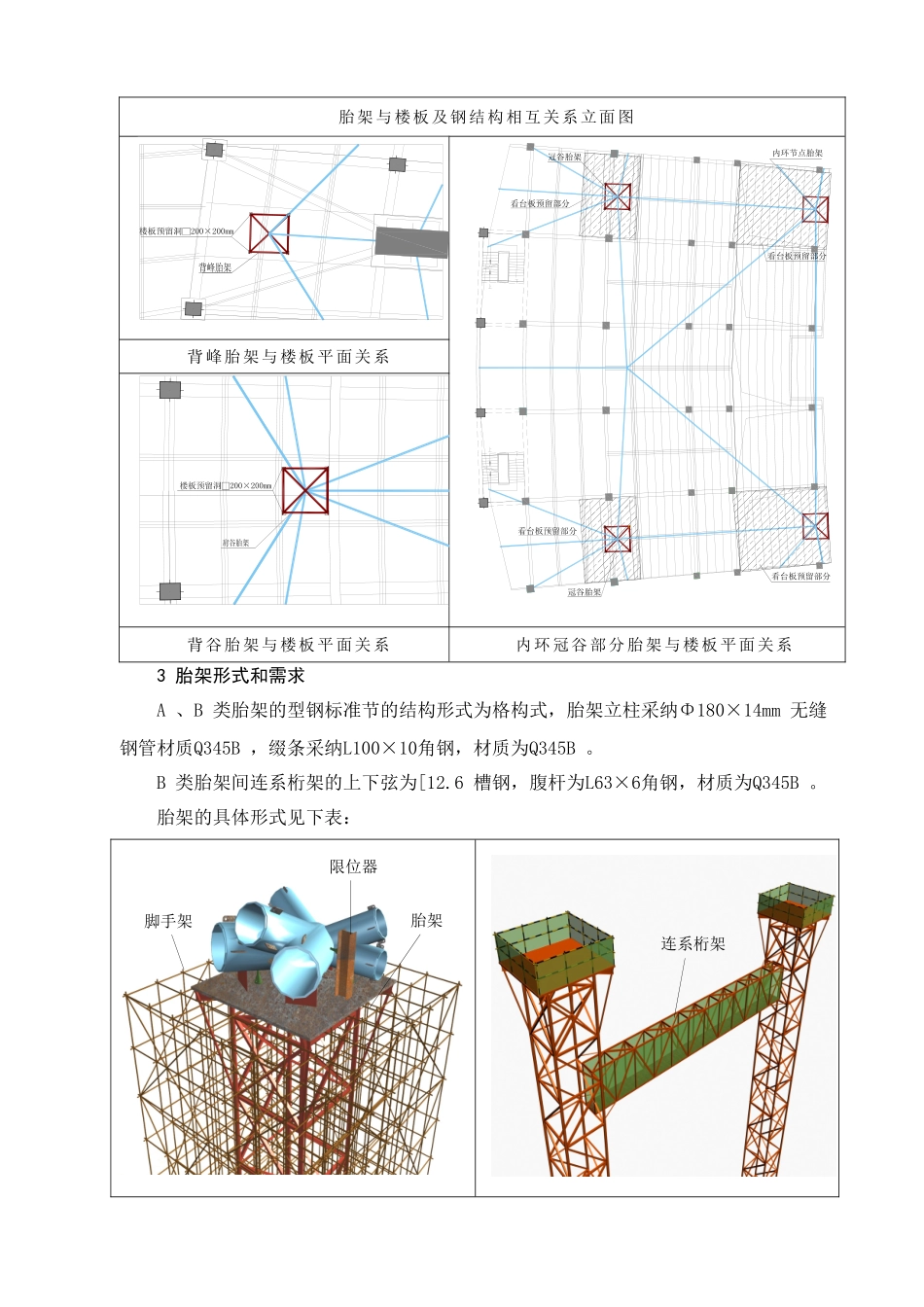

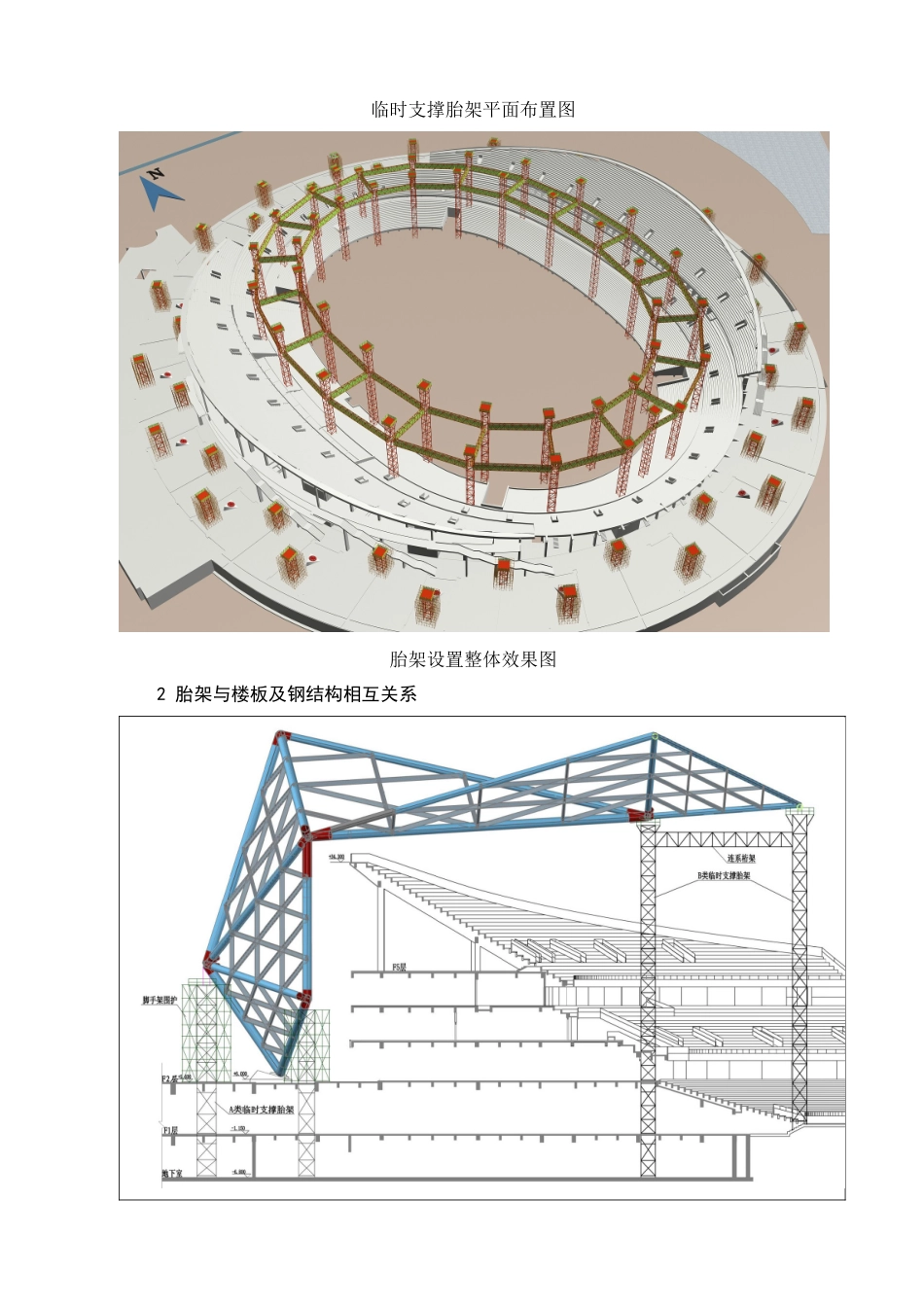

八 临时支撑胎架的设计与搭设由于节点和主梁等构件安装的空间位置高低不一，且各种杆件在空间纵横交汇。在施工中，随着钢构件按单元结构面由主及次的展开安装，临时胎架需提前一个单元进行搭设，为铸钢节点和主梁构件安装提供临时支承和作业操作平台。1 临时支撑胎架布置背峰、肩谷两个节点处设置型钢标准节与脚手架相组合的胎架（以下称“A 类胎架”），型钢胎架截面尺寸为2.5m×2.5m，外包脚手架尺寸为6.5m×6.5m；在冠谷、内环 点 两 个 节 点 处 设 置 型 钢 标 准 节 胎 架 （ 以 下 称 “ B 类 胎 架 ” ） ， 截 面 尺 寸 为2.5m×2.5m。A 、B 类胎架的底部均坐落于混凝土结构基础底板上，胎架顶部设置千斤顶和定位校正装置；A 类胎架通过脚手架加强稳定， B 类胎架顶部设置连系桁架（截面尺寸为2.5m× 1.0m ）进行稳固，临时支撑胎架平面布置与整体效果图分别如下图所示：临时支撑胎架平面布置图胎架设置整体效果图2 胎架与楼板及钢结构相互关系胎架与楼板及钢结构相互关系立面图背峰胎架与楼板平面关系背谷胎架与楼板平面关系内环冠谷部分胎架与楼板平面关系3 胎架形式和需求A 、B 类胎架的型钢标准节的结构形式为格构式，胎架立柱采纳Φ180×14mm 无缝钢管材质Q345B ，缀条采纳L100×10角钢，材质为Q345B 。B 类胎架间连系桁架的上下弦为[12.6 槽钢，腹杆为L63×6角钢，材质为Q345B 。胎架的具体形式见下表：脚手架限位器胎架连系桁架A 类：型钢+ 脚手架胎架B 类：型钢胎架+ 连系桁架胎架布置明细表：胎架编号设置位置顶标高(m)数量（个）胎架形式顶部支承节点A1混凝土结构基础底板+19.304型钢+ 脚手架背峰A2混凝土结构基础底板+19.304背峰A3混凝土结构基础底板+19.304背峰A4混凝土结构基础底板+19.304背峰A5混凝土结构基础底板+19.304背峰A6混凝土结构基础底板+27.402背谷A7混凝土结构基础底板+27.904背谷A8混凝土结构基础底板+29.704背谷A9混凝土结构基础底板+32.004背谷A10混凝土结构基础底板+34.204背谷A11混凝土结构基础底板+35.902背谷B1混凝土结构基础底板+37.602型钢胎架+连系桁架冠峰B2混凝土结构基础底板+29.704冠谷B3混凝土结构基础底板+31.704冠谷B4混凝土结构基础底板+34.204冠谷B5混凝土结构基础底板+36.554冠谷B6混凝土结构基础底板+38.404冠谷B7地坪上临时混凝土基础+31.204内环B8地坪上临时混凝土基础+32.784内环B9地坪上临时混凝土基础+35.244内环B10防暴沟...
