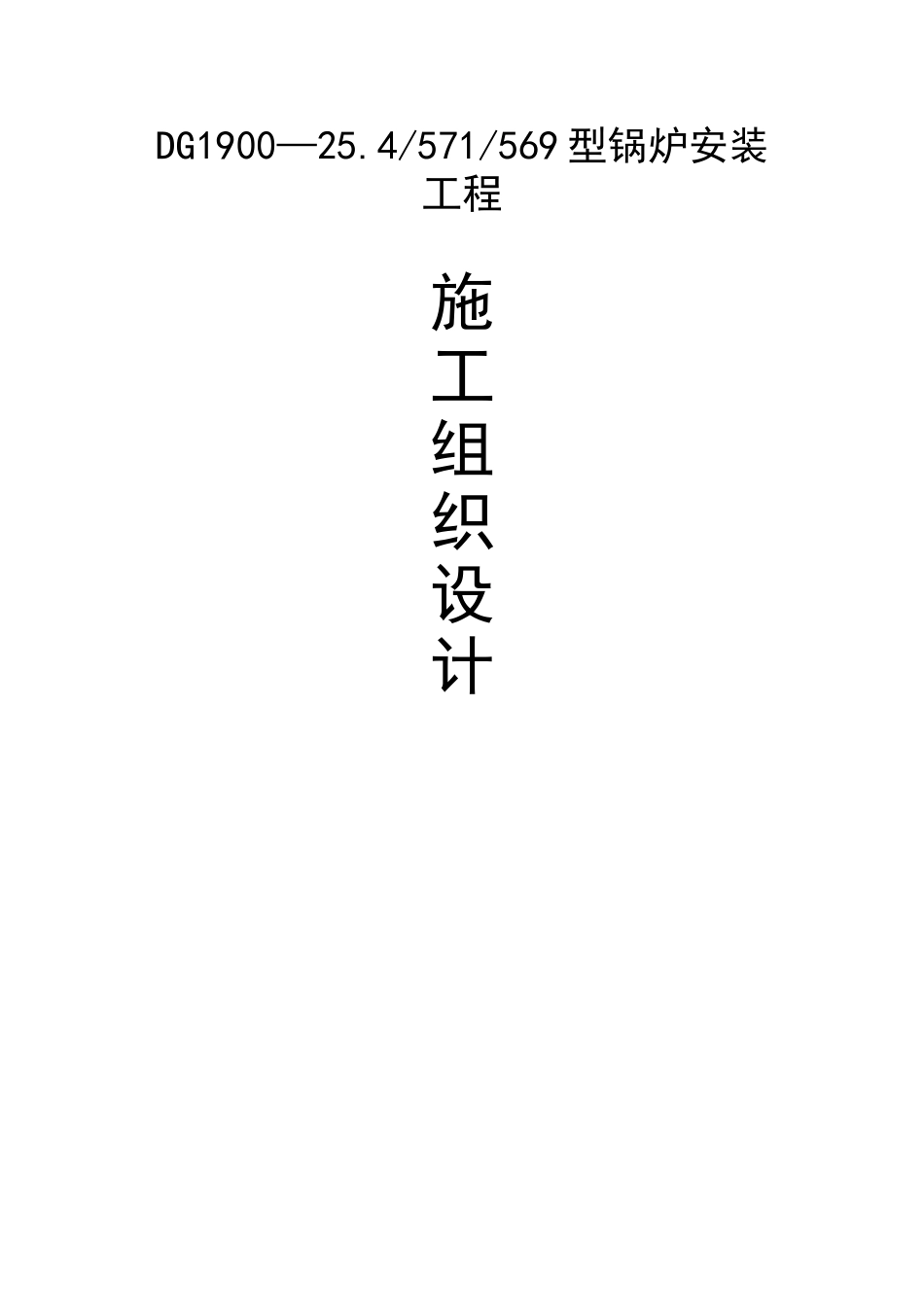

600mw机组1900吨锅炉安装施工组织设计p

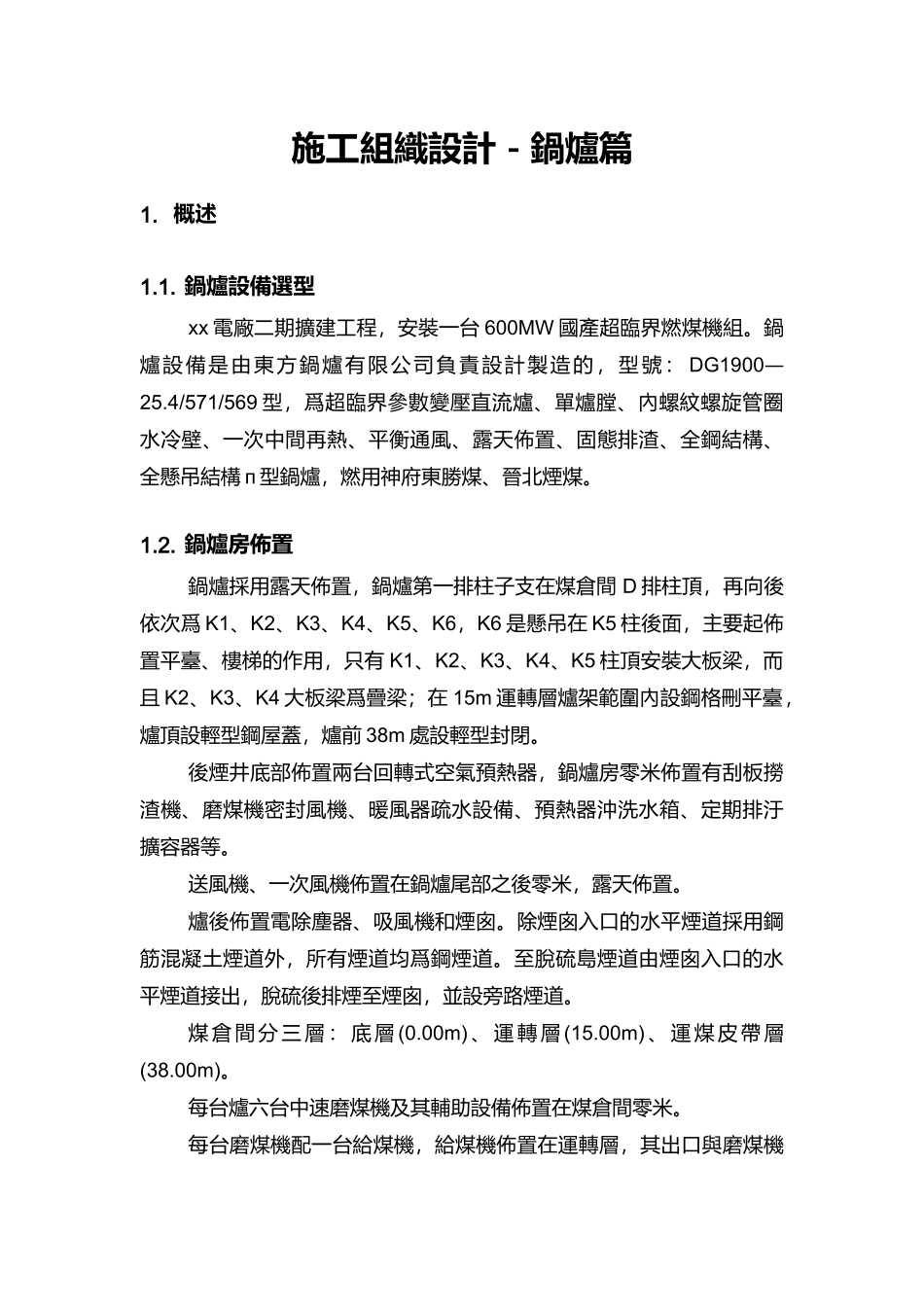

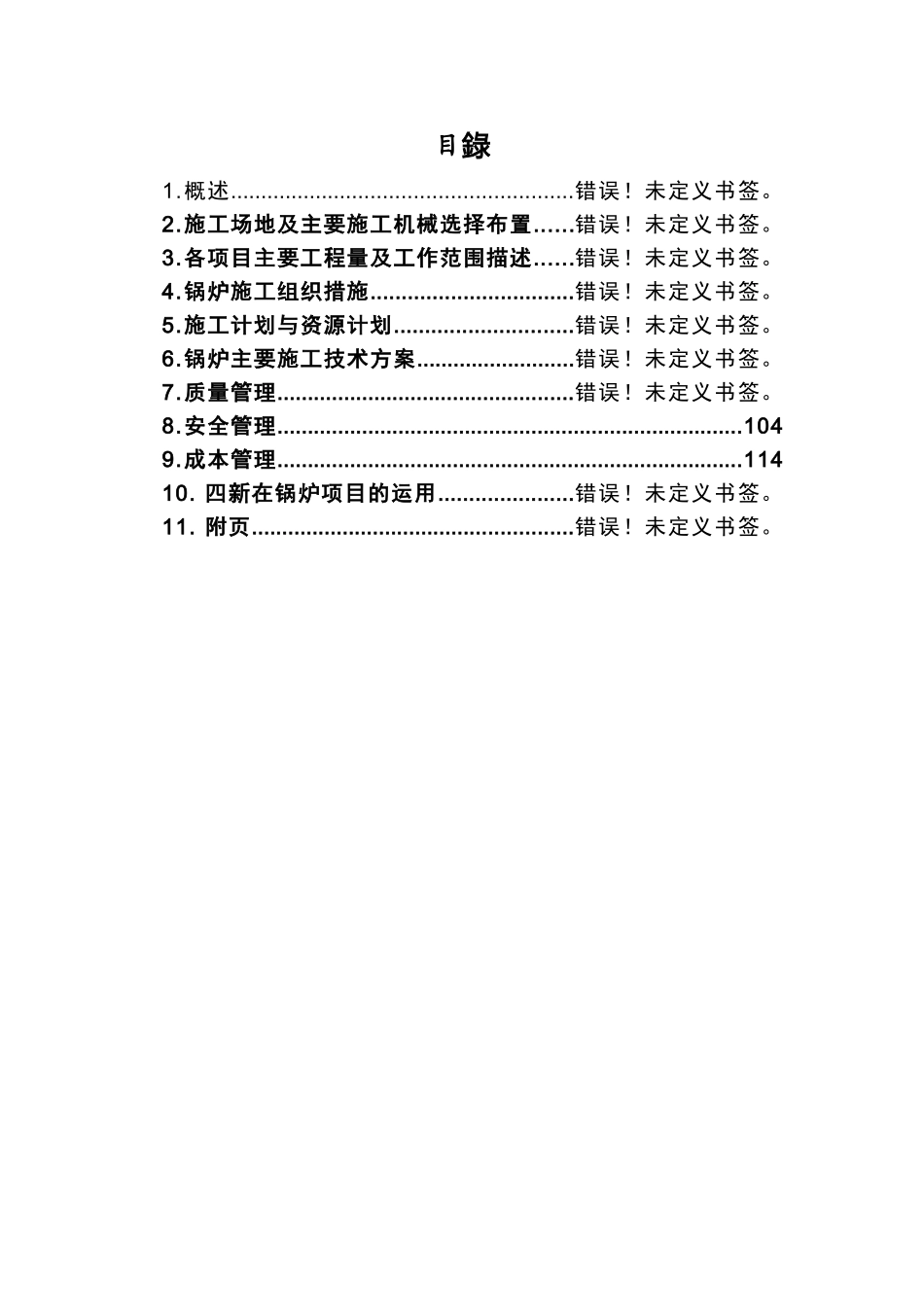

DG1900—25.4/571/569 型锅炉安装工程施工组织设计目錄1.概述........................................................错误！未定义书签。2.施工场地及主要施工机械选择布置......错误！未定义书签。3.各项目主要工程量及工作范围描述......错误！未定义书签。4.锅炉施工组织措施.................................错误！未定义书签。5.施工计划与资源计划.............................错误！未定义书签。6.锅炉主要施工技术方案..........................错误！未定义书签。7.质量管理.................................................错误！未定义书签。8.安全管理.............................................................................1049.成本管理.............................................................................11410. 四新在锅炉项目的运用......................错误！未定义书签。11. 附页.....................................................错误！未定义书签。施工組織設計－鍋爐篇1. 概述1.1. 鍋爐設備選型xx 電廠二期擴建工程，安裝一台 600MW 國產超臨界燃煤機組。鍋爐設備是由東方鍋爐有限公司負責設計製造的，型號： DG1900—25.4/571/569 型，爲超臨界參數變壓直流爐、單爐膛、內螺紋螺旋管圈水冷壁、一次中間再熱、平衡通風、露天佈置、固態排渣、全鋼結構、全懸吊結構 п 型鍋爐，燃用神府東勝煤、晉北煙煤。1.2. 鍋爐房佈置鍋爐採用露天佈置，鍋爐第一排柱子支在煤倉間 D 排柱頂，再向後依次爲 K1、K2、K3、K4、K5、K6，K6 是懸吊在 K5 柱後面，主要起佈置平臺、樓梯的作用，只有 K1、K2、K3、K4、K5 柱頂安裝大板梁，而且 K2、K3、K4 大板梁爲疊梁；在 15m 運轉層爐架範圍內設鋼格刪平臺，爐頂設輕型鋼屋蓋，爐前 38m 處設輕型封閉。後煙井底部佈置兩台回轉式空氣預熱器，鍋爐房零米佈置有刮板撈渣機、磨煤機密封風機、暖風器疏水設備、預熱器沖洗水箱、定期排汙擴容器等。送風機、一次風機佈置在鍋爐尾部之後零米，露天佈置。爐後佈置電除塵器、吸風機和煙囪。除煙囪入口的水平煙道採用鋼筋混凝土煙道外，所有煙道均爲鋼煙道。至脫硫島煙道由煙囪入口的水平煙道接出，脫硫後排煙至煙囪，並設旁路煙道。煤 倉 間 分 三 層 ： 底 層 (0.00m) 、 運 轉 層 (15.00m) 、 運 煤 皮 帶 層(38.00m)。每台爐六台中速磨煤機及其輔助設備佈置在煤倉...
