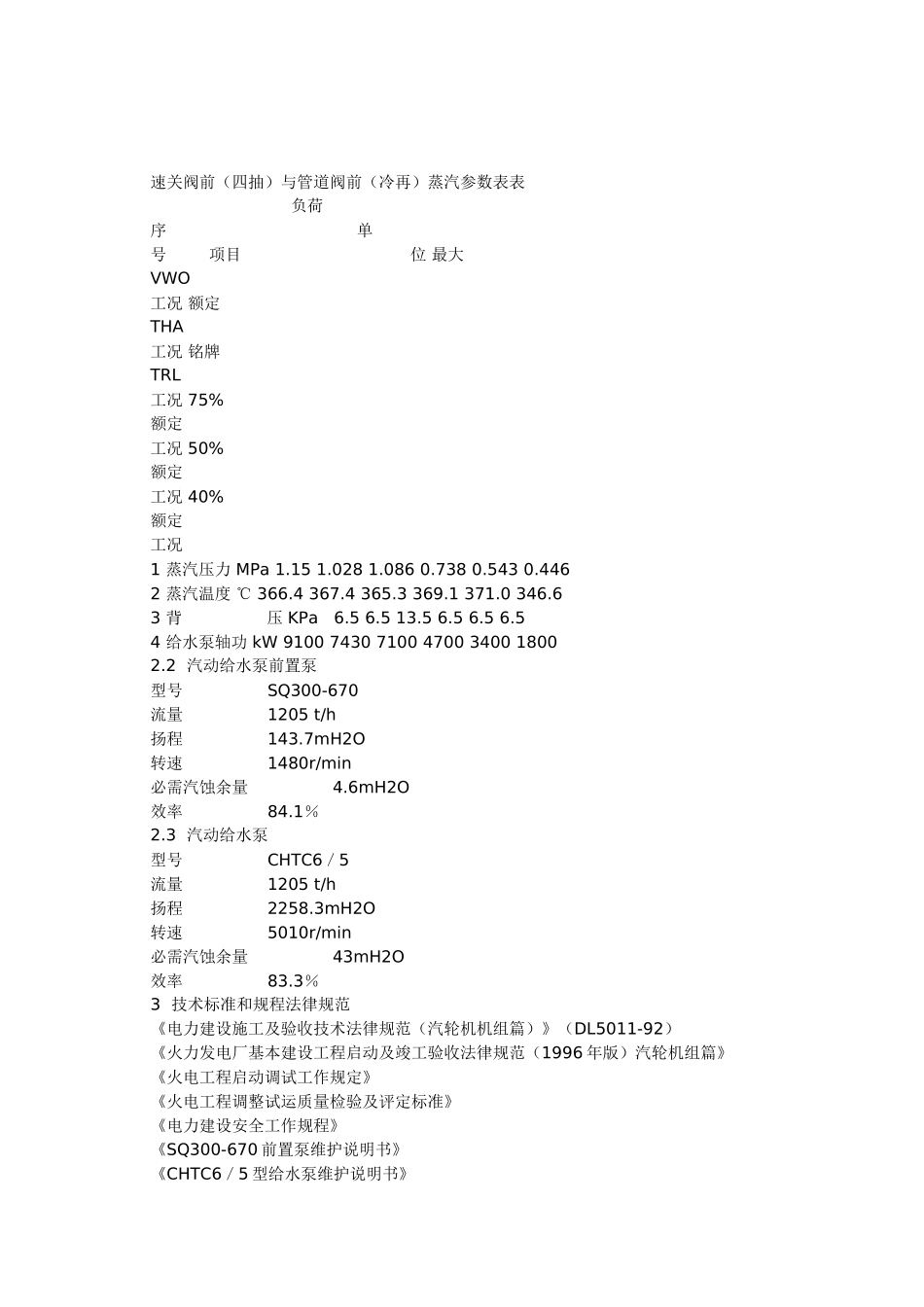

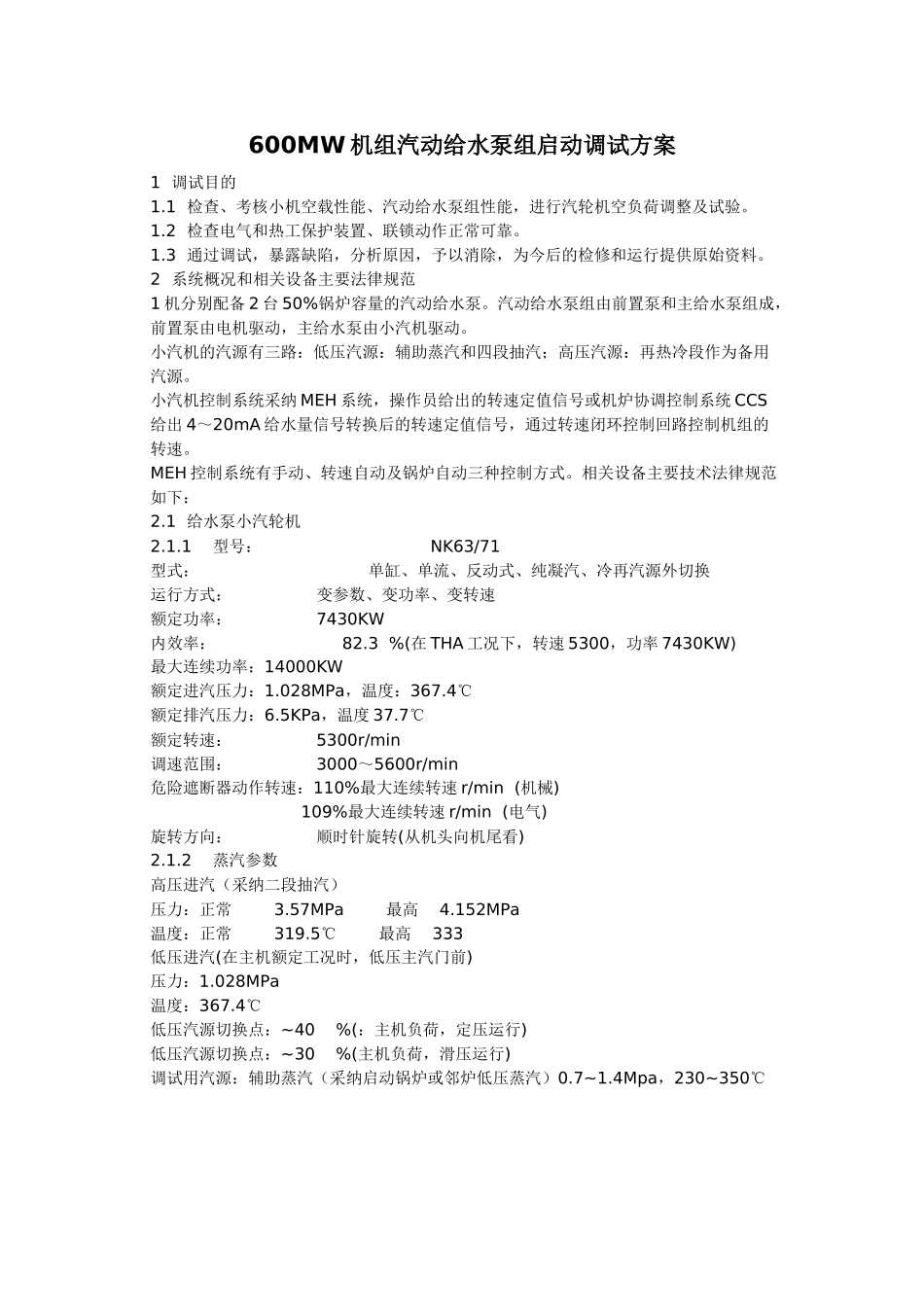

600MW 机组汽动给水泵组启动调试方案1 调试目的1.1 检查、考核小机空载性能、汽动给水泵组性能，进行汽轮机空负荷调整及试验。1.2 检查电气和热工保护装置、联锁动作正常可靠。1.3 通过调试，暴露缺陷，分析原因，予以消除，为今后的检修和运行提供原始资料。2 系统概况和相关设备主要法律规范1 机分别配备 2 台 50%锅炉容量的汽动给水泵。汽动给水泵组由前置泵和主给水泵组成，前置泵由电机驱动，主给水泵由小汽机驱动。小汽机的汽源有三路：低压汽源：辅助蒸汽和四段抽汽；高压汽源：再热冷段作为备用汽源。小汽机控制系统采纳 MEH 系统，操作员给出的转速定值信号或机炉协调控制系统 CCS给出 4～20mA 给水量信号转换后的转速定值信号，通过转速闭环控制回路控制机组的转速。MEH 控制系统有手动、转速自动及锅炉自动三种控制方式。相关设备主要技术法律规范如下：2.1 给水泵小汽轮机2.1.1 型号： NK63/71型式： 单缸、单流、反动式、纯凝汽、冷再汽源外切换运行方式： 变参数、变功率、变转速额定功率： 7430KW内效率： 82.3 %(在 THA 工况下，转速 5300，功率 7430KW)最大连续功率：14000KW额定进汽压力：1.028MPa，温度：367.4℃额定排汽压力：6.5KPa，温度 37.7℃额定转速： 5300r/min调速范围： 3000～5600r/min危险遮断器动作转速：110%最大连续转速 r/min (机械) 109%最大连续转速 r/min (电气)旋转方向： 顺时针旋转(从机头向机尾看)2.1.2 蒸汽参数高压进汽（采纳二段抽汽）压力：正常 3.57MPa 最高 4.152MPa温度：正常 319.5℃ 最高 333低压进汽(在主机额定工况时，低压主汽门前)压力：1.028MPa温度：367.4℃低压汽源切换点：~40 %(：主机负荷，定压运行)低压汽源切换点：~30 %(主机负荷，滑压运行)调试用汽源：辅助蒸汽（采纳启动锅炉或邻炉低压蒸汽）0.7~1.4Mpa，230~350℃ 速关阀前（四抽）与管道阀前（冷再）蒸汽参数表表 负荷序 单号 项目 位 最大VWO工况 额定THA工况 铭牌TRL工况 75%额定工况 50%额定工况 40%额定工况1 蒸汽压力 MPa 1.15 1.028 1.086 0.738 0.543 0.4462 蒸汽温度 ℃ 366.4 367.4 365.3 369.1 371.0 346.63 背 压 KPa 6.5 6.5 13.5 6.5 6.5 6.54 给水泵轴功 kW 9100 7430 7100 4700 3400 18002.2 汽动给水泵前置泵型号 SQ300-670流量 1205 t/h扬程 143.7mH2O 转速 1480r/min 必需汽蚀余量 4.6mH2O 效率 8...
