600mw机组锅炉引风机调试方案

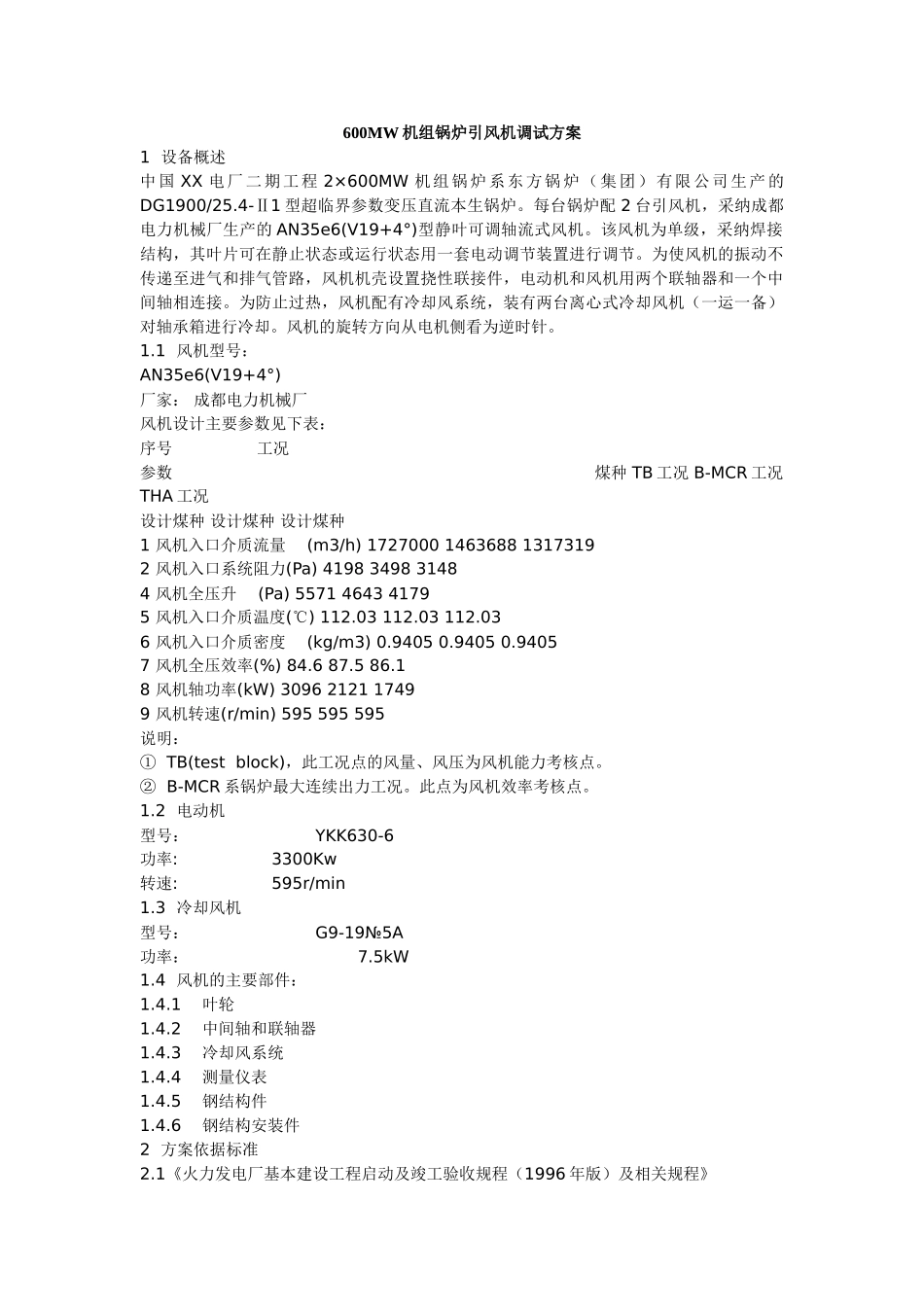

600MW 机组锅炉引风机调试方案1 设备概述中国 XX 电厂二期工程 2×600MW 机组锅炉系东方锅炉（集团）有限公司生产的DG1900/25.4-Ⅱ1 型超临界参数变压直流本生锅炉。每台锅炉配 2 台引风机，采纳成都电力机械厂生产的 AN35e6(V19+4°)型静叶可调轴流式风机。该风机为单级，采纳焊接结构，其叶片可在静止状态或运行状态用一套电动调节装置进行调节。为使风机的振动不传递至进气和排气管路，风机机壳设置挠性联接件，电动机和风机用两个联轴器和一个中间轴相连接。为防止过热，风机配有冷却风系统，装有两台离心式冷却风机（一运一备）对轴承箱进行冷却。风机的旋转方向从电机侧看为逆时针。1.1 风机型号：AN35e6(V19+4°)厂家： 成都电力机械厂风机设计主要参数见下表：序号 工况参数 煤种 TB 工况 B-MCR 工况 THA 工况设计煤种 设计煤种 设计煤种1 风机入口介质流量 (m3/h) 1727000 1463688 13173192 风机入口系统阻力(Pa) 4198 3498 31484 风机全压升 (Pa) 5571 4643 41795 风机入口介质温度(℃) 112.03 112.03 112.036 风机入口介质密度 (kg/m3) 0.9405 0.9405 0.94057 风机全压效率(%) 84.6 87.5 86.18 风机轴功率(kW) 3096 2121 17499 风机转速(r/min) 595 595 595说明：① TB(test block)，此工况点的风量、风压为风机能力考核点。② B-MCR 系锅炉最大连续出力工况。此点为风机效率考核点。1.2 电动机型号： YKK630-6功率: 3300Kw转速: 595r/min 1.3 冷却风机型号： G9-19№5A 功率： 7.5kW1.4 风机的主要部件：1.4.1 叶轮1.4.2 中间轴和联轴器1.4.3 冷却风系统1.4.4 测量仪表1.4.5 钢结构件1.4.6 钢结构安装件2 方案依据标准2.1《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及相关规程》2.2 DL/T5047-95《电力建设施工及验收技术法律规范 锅炉机组篇》2.3 1996 年版《火电工程调整试运质量检验及评定标准》2.4《火电工程启动调试工作规定》2.5 引风机安装、使用和维护说明书3 人员分工3.1 锅炉调试技术人员应持有相应的资格证，参加分部试运阶段的调试工作，完成整个过程的测试、记录工作；3.2 电厂运行人员负责设备的运行操作和运行监视；3.3 安装单位负责设备的运行维护与现场设备监护。4 过程质量检查控制点4.1 引风机系统安装完毕，安装记录和签证齐全，方可进入分部试运阶段；风机分部试运结束并已签证认可，方可进入引风机分...
