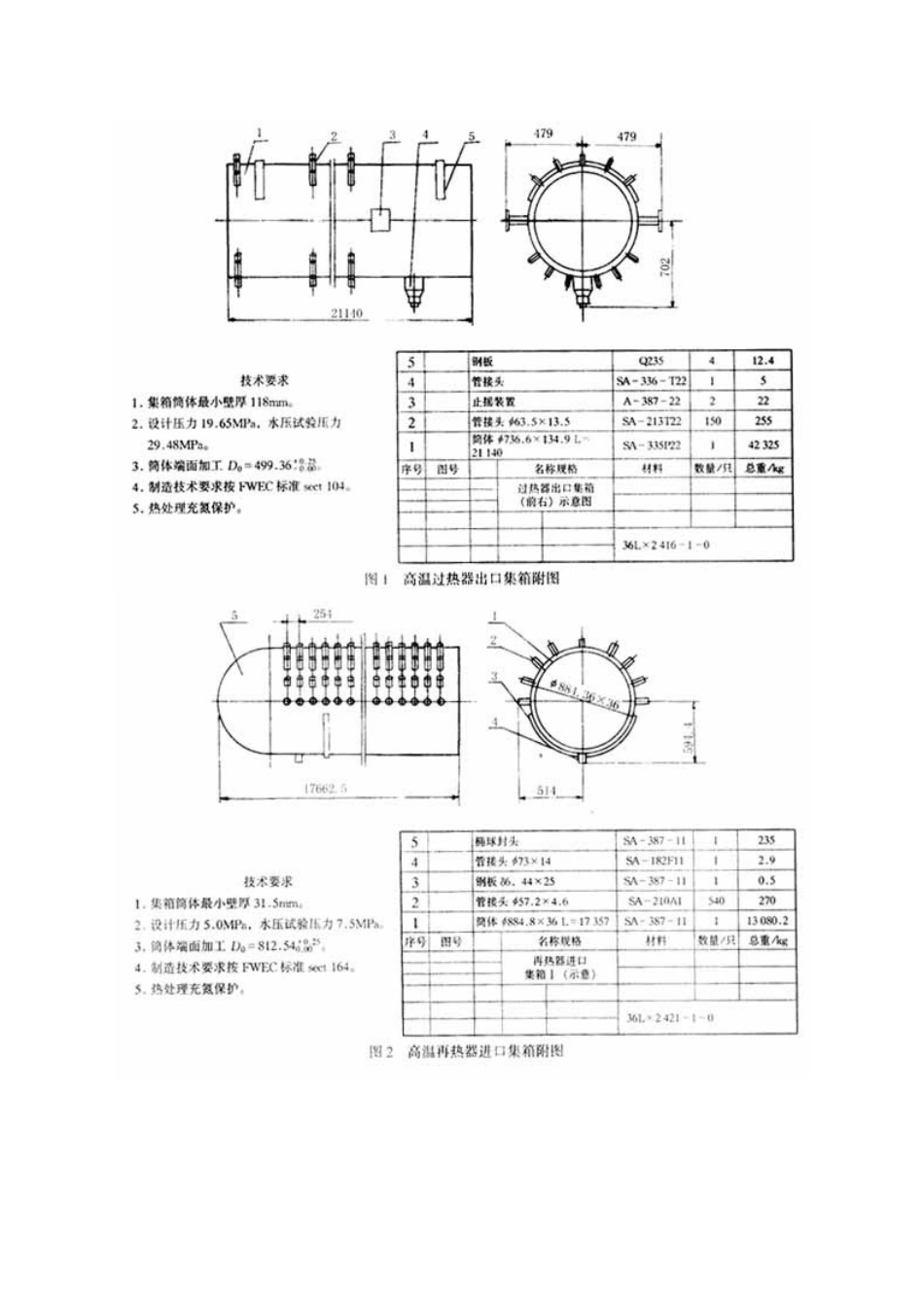

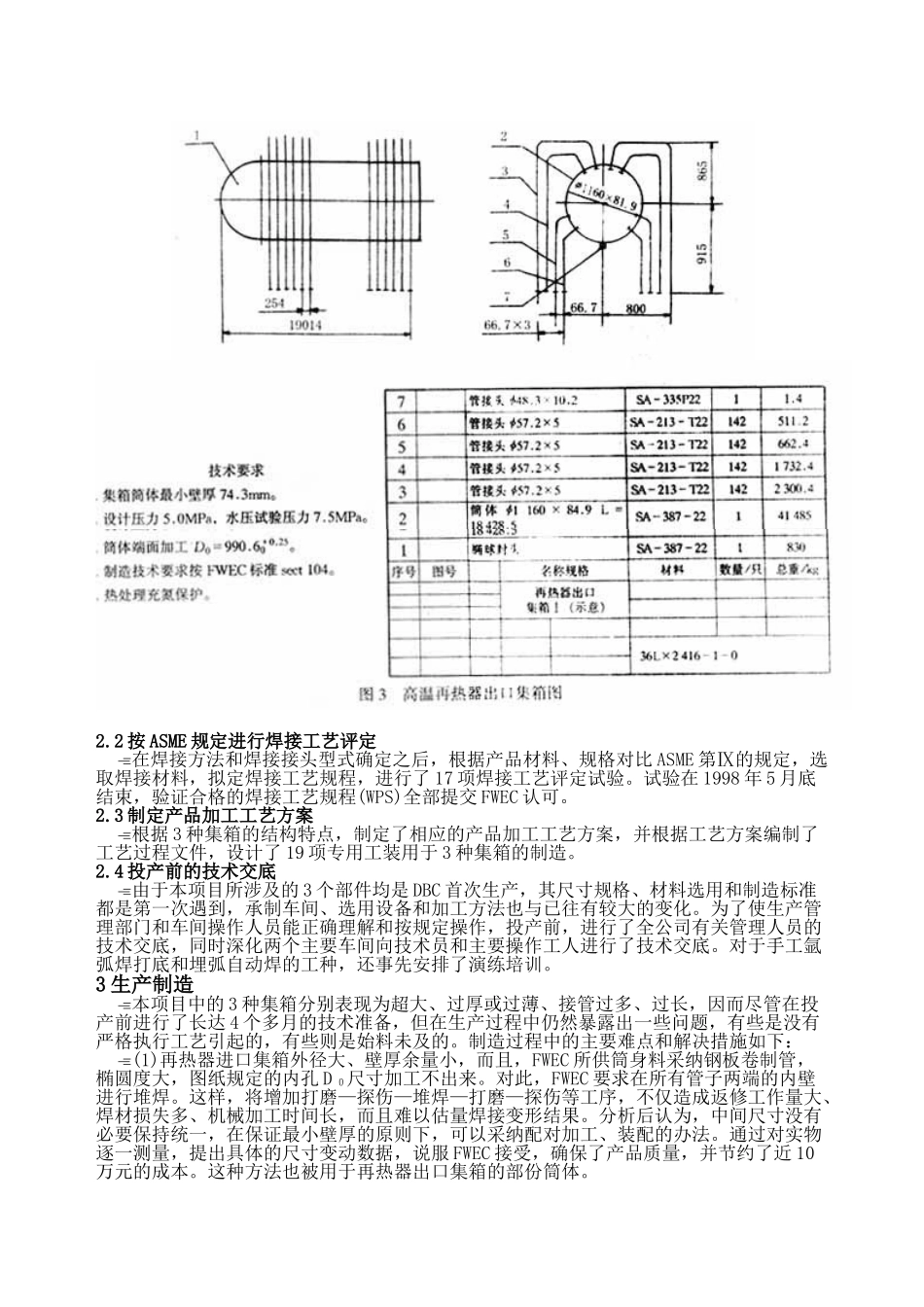

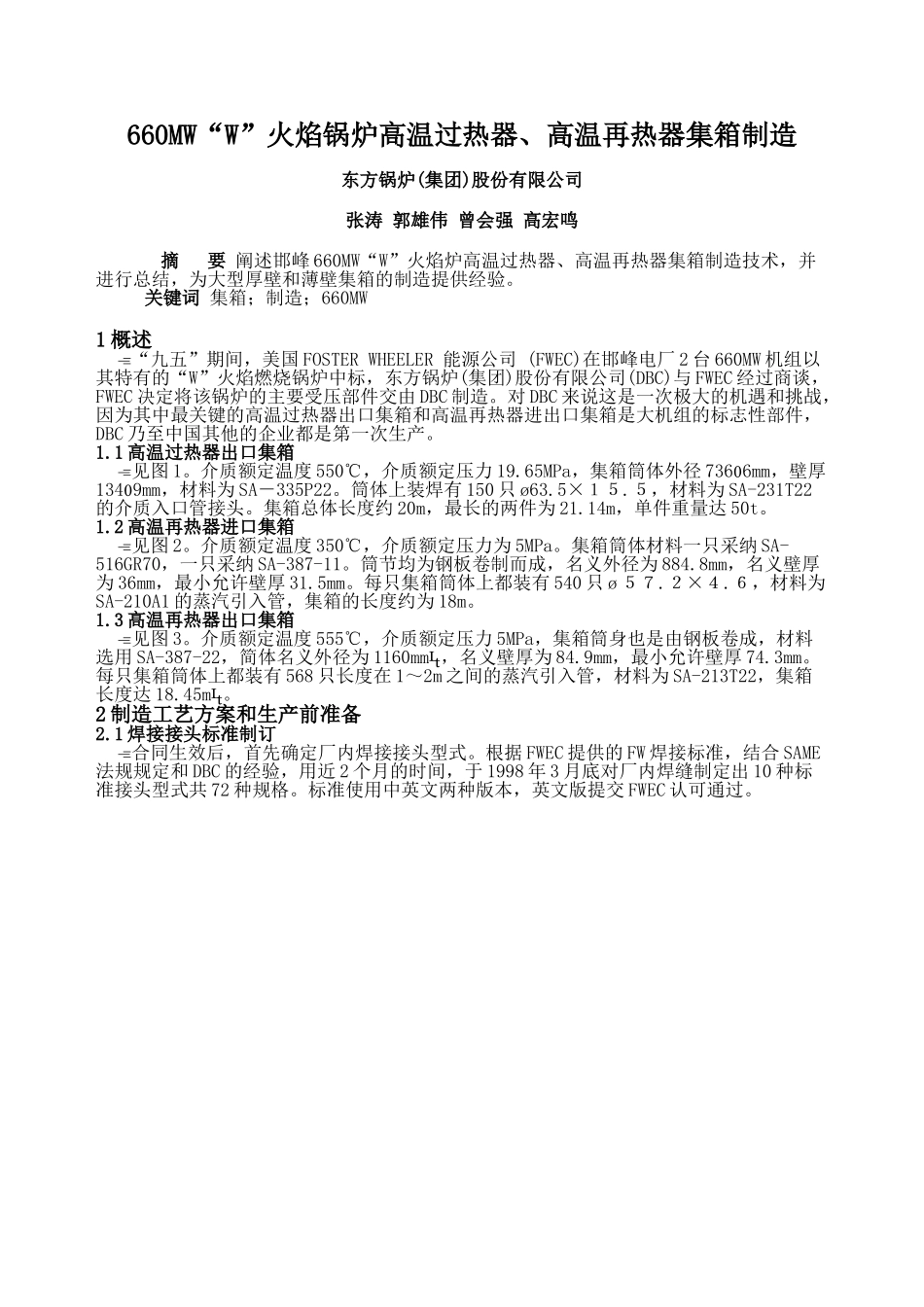

660MW“W”火焰锅炉高温过热器、高温再热器集箱制造东方锅炉(集团)股份有限公司张涛 郭雄伟 曾会强 高宏鸣 摘 要 阐述邯峰 660MW“W”火焰炉高温过热器、高温再热器集箱制造技术，并进行总结，为大型厚壁和薄壁集箱的制造提供经验。 关键词 集箱；制造；660MW1 概述 “九五”期间，美国 FOSTER WHEELER 能源公司 (FWEC)在邯峰电厂 2 台 660MW 机组以其特有的“W”火焰燃烧锅炉中标，东方锅炉(集团)股份有限公司(DBC)与 FWEC 经过商谈，FWEC 决定将该锅炉的主要受压部件交由 DBC 制造。对 DBC 来说这是一次极大的机遇和挑战，因为其中最关键的高温过热器出口集箱和高温再热器进出口集箱是大机组的标志性部件，DBC 乃至中国其他的企业都是第一次生产。1.1 高温过热器出口集箱 见图 1。介质额定温度 550℃，介质额定压力 19.65MPa，集箱筒体外径 736 6mm，壁厚134 9mm，材料为 SA－335P22。筒体上装焊有 150 只 ø63.5×１５.５，材料为 SA-231T22的介质入口管接头。集箱总体长度约 20m，最长的两件为 21.14m，单件重量达 50t。1.2 高温再热器进口集箱 见图 2。介质额定温度 350℃，介质额定压力为 5MPa。集箱筒体材料一只采纳 SA-516GR70，一只采纳 SA-387-11。筒节均为钢板卷制而成，名义外径为 884.8mm，名义壁厚为 36mm，最小允许壁厚 31.5mm。每只集箱筒体上都装有 540 只 ø ５７.２×４.６，材料为SA-210A1 的蒸汽引入管，集箱的长度约为 18m。1.3 高温再热器出口集箱 见图 3。介质额定温度 555℃，介质额定压力 5MPa，集箱筒身也是由钢板卷成，材料选用 SA-387-22，简体名义外径为 1160mm，名义壁厚为 84.9mm，最小允许壁厚 74.3mm。每只集箱筒体上都装有 568 只长度在 1～2m 之间的蒸汽引入管，材料为 SA-213T22，集箱长度达 18.45m。2 制造工艺方案和生产前准备2.1 焊接接头标准制订 合同生效后，首先确定厂内焊接接头型式。根据 FWEC 提供的 FW 焊接标准，结合 SAME法规规定和 DBC 的经验，用近 2 个月的时间，于 1998 年 3 月底对厂内焊缝制定出 10 种标准接头型式共 72 种规格。标准使用中英文两种版本，英文版提交 FWEC 认可通过。2.2 按 ASME 规定进行焊接工艺评定 在焊接方法和焊接接头型式确定之后，根据产品材料、规格对比 ASME 第Ⅸ的规定，选取焊接材料，拟定焊接工艺规程，进行了 17 项焊接工艺...
