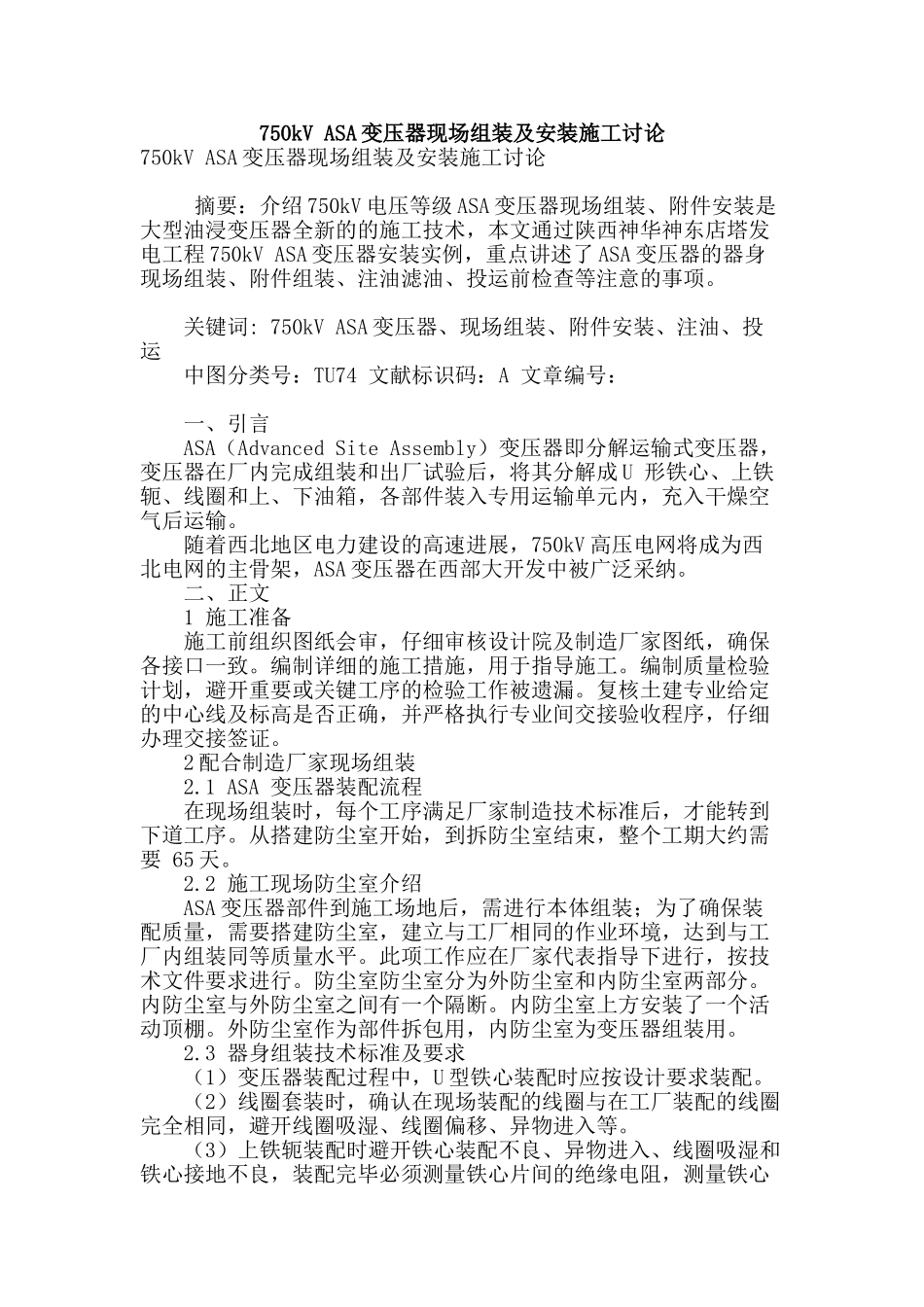

750kV ASA 变压器现场组装及安装施工讨论750kV ASA 变压器现场组装及安装施工讨论 摘要：介绍 750kV 电压等级 ASA 变压器现场组装、附件安装是大型油浸变压器全新的的施工技术，本文通过陕西神华神东店塔发电工程 750kV ASA 变压器安装实例，重点讲述了 ASA 变压器的器身现场组装、附件组装、注油滤油、投运前检查等注意的事项。 关键词: 750kV ASA 变压器、现场组装、附件安装、注油、投运 中图分类号：TU74 文献标识码：A 文章编号： 一、引言 ASA（Advanced Site Assembly）变压器即分解运输式变压器，变压器在厂内完成组装和出厂试验后，将其分解成 U 形铁心、上铁轭、线圈和上、下油箱，各部件装入专用运输单元内，充入干燥空气后运输。 随着西北地区电力建设的高速进展，750kV 高压电网将成为西北电网的主骨架，ASA 变压器在西部大开发中被广泛采纳。 二、正文 1 施工准备 施工前组织图纸会审，仔细审核设计院及制造厂家图纸，确保各接口一致。编制详细的施工措施，用于指导施工。编制质量检验计划，避开重要或关键工序的检验工作被遗漏。复核土建专业给定的中心线及标高是否正确，并严格执行专业间交接验收程序，仔细办理交接签证。 2 配合制造厂家现场组装 2.1 ASA 变压器装配流程 在现场组装时，每个工序满足厂家制造技术标准后，才能转到下道工序。从搭建防尘室开始，到拆防尘室结束，整个工期大约需要 65 天。 2.2 施工现场防尘室介绍 ASA 变压器部件到施工场地后，需进行本体组装；为了确保装配质量，需要搭建防尘室，建立与工厂相同的作业环境，达到与工厂内组装同等质量水平。此项工作应在厂家代表指导下进行，按技术文件要求进行。防尘室防尘室分为外防尘室和内防尘室两部分。内防尘室与外防尘室之间有一个隔断。内防尘室上方安装了一个活动顶棚。外防尘室作为部件拆包用，内防尘室为变压器组装用。 2.3 器身组装技术标准及要求 （1）变压器装配过程中，U 型铁心装配时应按设计要求装配。 （2）线圈套装时，确认在现场装配的线圈与在工厂装配的线圈完全相同，避开线圈吸湿、线圈偏移、异物进入等。 （3）上铁轭装配时避开铁心装配不良、异物进入、线圈吸湿和铁心接地不良，装配完毕必须测量铁心片间的绝缘电阻，测量铁心整体绝缘电阻，测量短路阻抗，进行低电压激磁试验。 （4）油箱装配时确认油箱内无异物且油箱内绝缘未受潮，避开油箱焊接缺陷和引线连接错误，引线连接完毕...
