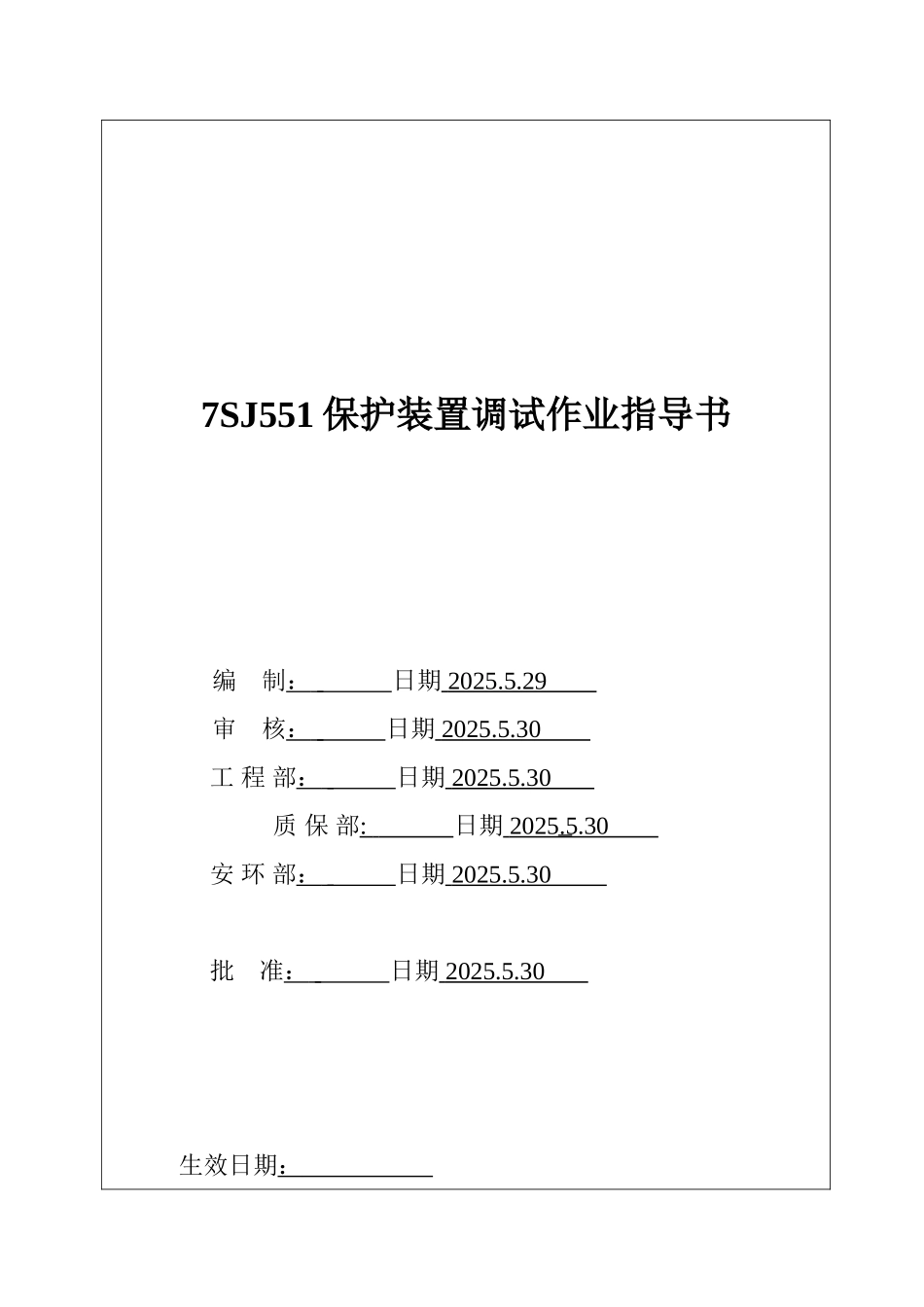

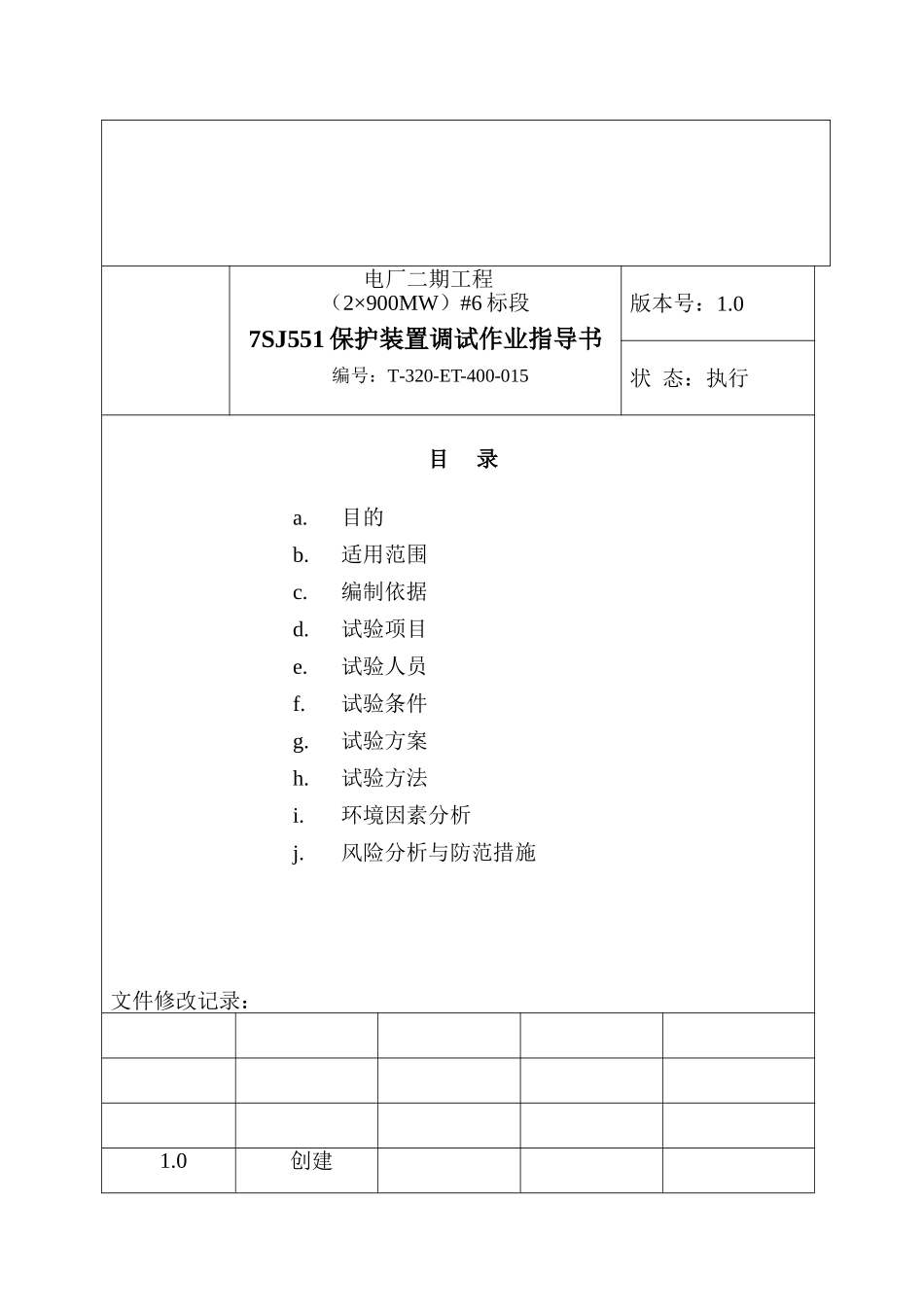

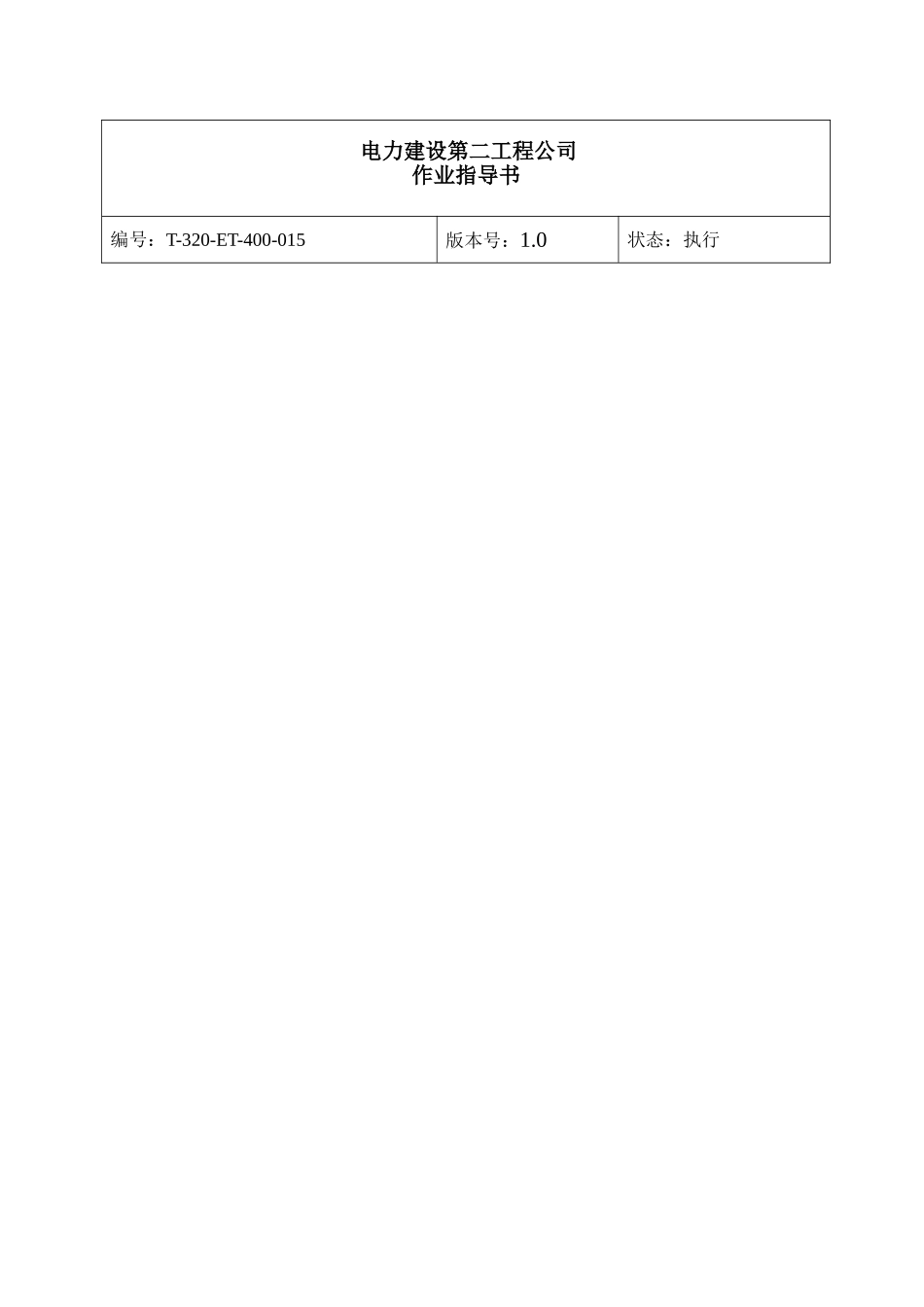

电力建设第二工程公司作业指导书编号：T-320-ET-400-015版本号：1.0状态：执行7SJ551 保护装置调试作业指导书编 制： 日期 2025.5.29 审 核： 日期 2025.5.30 工 程 部： 日期 2025.5.30 质 保 部: 日期 2025.5.30 安 环 部： 日期 2025.5.30 批 准： 日期 2025.5.30 生效日期： 电厂二期工程（2×900MW）#6 标段7SJ551 保护装置调试作业指导书编号：T-320-ET-400-015版本号：1.0状 态：执行目 录a.目的b.适用范围c.编制依据d.试验项目e.试验人员f.试验条件g.试验方案h.试验方法i.环境因素分析j.风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人k.目的：为了保证 电厂二期工程（2×900MW）#6 标段保护装置设备安装的施工质量，检验保护装置的整定值，跳闸接点、灯光信号符合图纸设计，保证电气设备安全运行。l.适用范围：适用于 电厂二期工程（2×900MW）#6 标段保护装置交接试验。m. 编制依据：a)SIEMENS 施工图纸及安装手册b)《电力建设安全工作规程第 1 部分：火力发电厂》（DL5009.1-2025）c)《继电保护及电网安全直动装置检验条例》n.试验项目：a)外观及接线检查b)绝缘电阻检测c)摸数变换系统检验d)定值整定e)开关量输入回路检验f)保护定值检验g)输出接点和信号检查h)传动试验o.试验人员：a)试验负责人 1 名b)试验人员 3 名p.试验条件：q.试验方案：见附录 1。r.调试报告：见附录 2。s.试验方法：a)外观及接线检查：i.检查保护装置接地。ii.检查保护装置接线。b)绝缘电阻检测：i.用 500V 绝缘电阻测试仪。ii.在测量每一回路对地绝缘电阻时，同时将其它回路均接地。iii.测量沟通电流回路对地绝缘电阻。iv.测量直流回路对地绝缘电阻。c)摸数变换系统检验：i.用三相继电保护测试仪在端子 X1 的 111、121、131、141 施加电流，在子菜单“MEASURED VALUES ON LINE”查看相应的数值。ii.在端子 X1 的 151、150 施加电流，查看零序电流通道。iii.施加电流为 0、0.5In、1.0 In、2.0 In、3.0 In、4.0 In。d)定值整定：i.进入菜单“SETTINGS OFF LINE”进行整定。ii.子菜单“DEVICE DATA” ， “ CHANNELS” ， “ PROTECTIONS” 、 “ TRANSIENT DATA”均按继电保护定值通知单的内容进行整定。iii.子菜单“MARSHALLING”按设计图纸整定。t.输出接点整定。进入子菜单“OUT RELAYS”进行整定。u.整定参数为：序号整定内容整定值1LATCH TIMERD...
