7层办公楼结构设计计算书

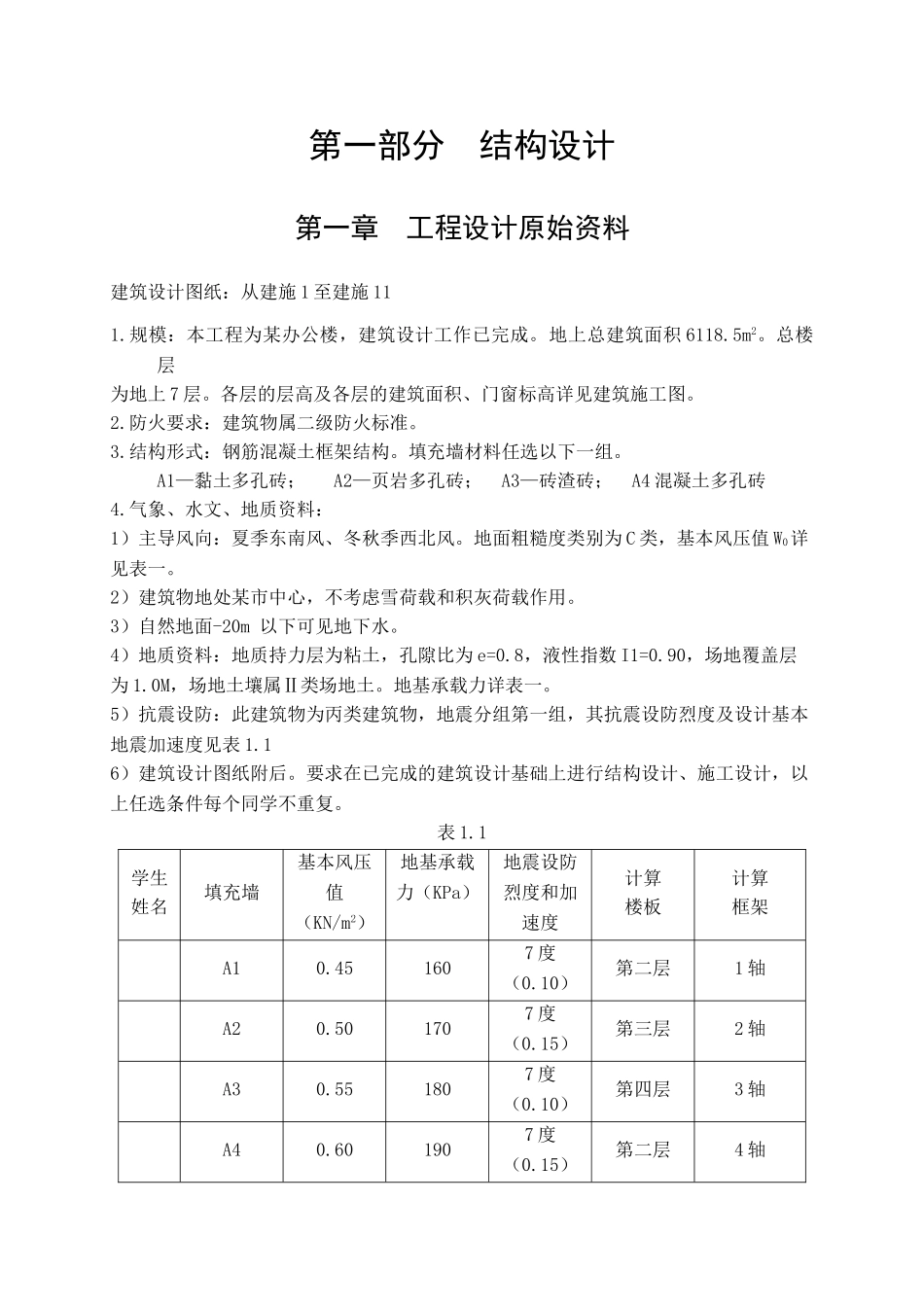

第一部分 结构设计第一章 工程设计原始资料建筑设计图纸：从建施 1 至建施 111.规模：本工程为某办公楼，建筑设计工作已完成。地上总建筑面积 6118.5m2。总楼层为地上 7 层。各层的层高及各层的建筑面积、门窗标高详见建筑施工图。2.防火要求：建筑物属二级防火标准。3.结构形式：钢筋混凝土框架结构。填充墙材料任选以下一组。A1—黏土多孔砖； A2—页岩多孔砖； A3—砖渣砖； A4 混凝土多孔砖4.气象、水文、地质资料：1）主导风向：夏季东南风、冬秋季西北风。地面粗糙度类别为 C 类，基本风压值 W0详见表一。2）建筑物地处某市中心，不考虑雪荷载和积灰荷载作用。3）自然地面-20m 以下可见地下水。4）地质资料：地质持力层为粘土，孔隙比为 e=0.8，液性指数 I1=0.90，场地覆盖层为 1.0M，场地土壤属Ⅱ类场地土。地基承载力详表一。5）抗震设防：此建筑物为丙类建筑物，地震分组第一组，其抗震设防烈度及设计基本地震加速度见表 1.16）建筑设计图纸附后。要求在已完成的建筑设计基础上进行结构设计、施工设计，以上任选条件每个同学不重复。表 1.1学生姓名填充墙基本风压值（KN/m2）地基承载力（KPa）地震设防烈度和加速度计算楼板计算框架A10.451607 度（0.10）第二层1 轴A20.501707 度（0.15）第三层2 轴A30.551807 度（0.10）第四层3 轴A40.601907 度（0.15）第二层4 轴A10.452007 度（0.15）第三层5 轴A20.502107 度（0.10）第四层6 轴A30.552207 度（0.15）第二层7 轴A40.602307 度（0.10）第三层8 轴第二章 结构选型和结构布置第一节 结构选型一、 结构体系选型（一）结构体系和结构形式的分析比较建筑结构的分类方法很多，按结构所用材料分类时可分为砌体结构（包括石和砌块砌体）、混凝土结构（包括混凝土、钢筋混凝土和预应力混凝土结构）、钢结构及木结构等。各类结构都有其一定的适用范围，应根据其材料性能、结构形式、受力特点和建筑使用要求及施条件等因素合理选择。一般来说，无筋砌体结构主要用于建造多层住宅、办公楼、教学楼以及小型单层工业厂房等；钢结构多用于建造超高层建筑以及有重型吊车、跨度大于 36 米或有特别要求的工业厂房；其它情况均可采纳钢筋混凝土结构。该设计是多层建筑结构设计，因此宜采纳钢筋混凝土结构。（二）多层建筑的结构体系及选择1．框架结构体系框架结构的优点是建筑平面布置灵活，可以提供较大的建筑空间，也可以构成丰富多变的立面造型。但框架结构...
