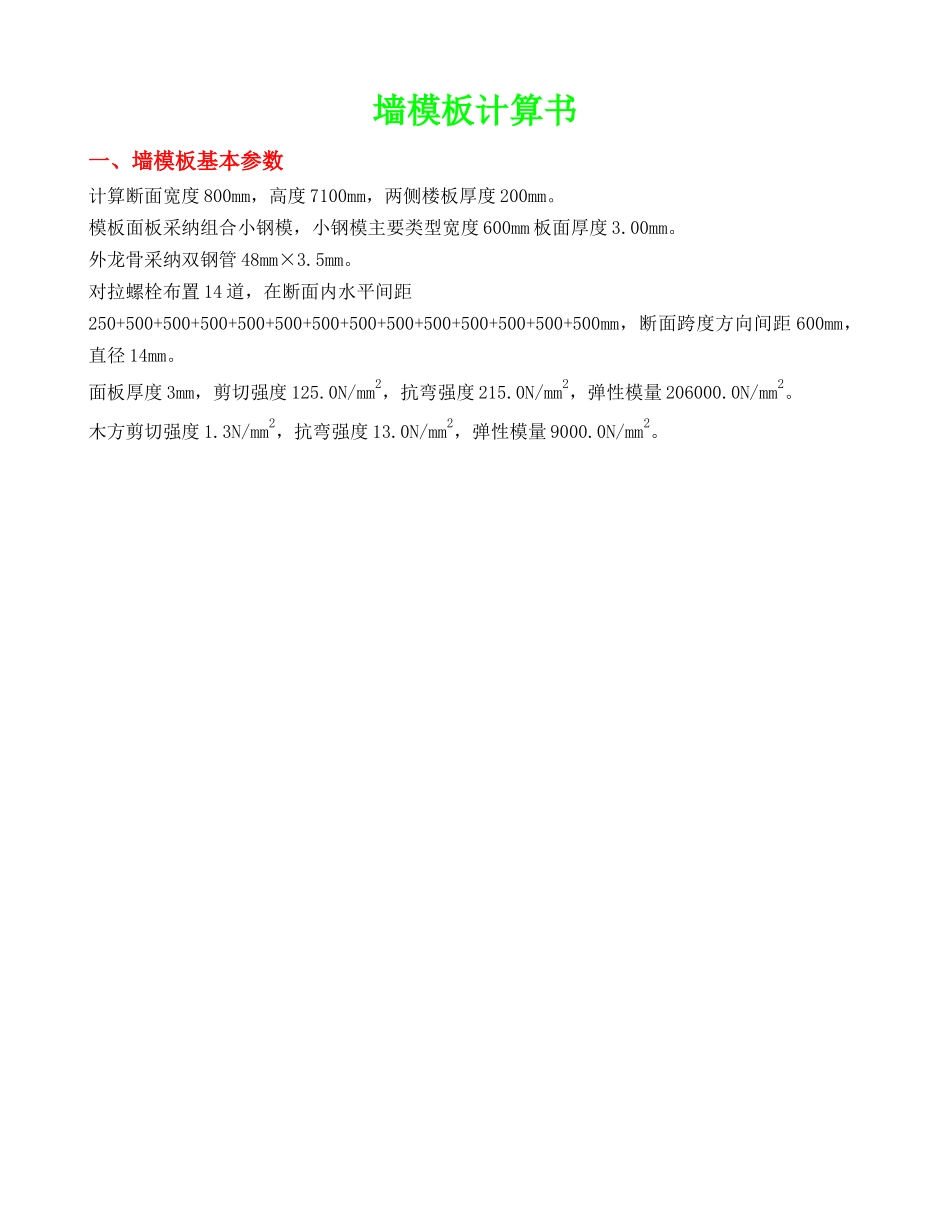

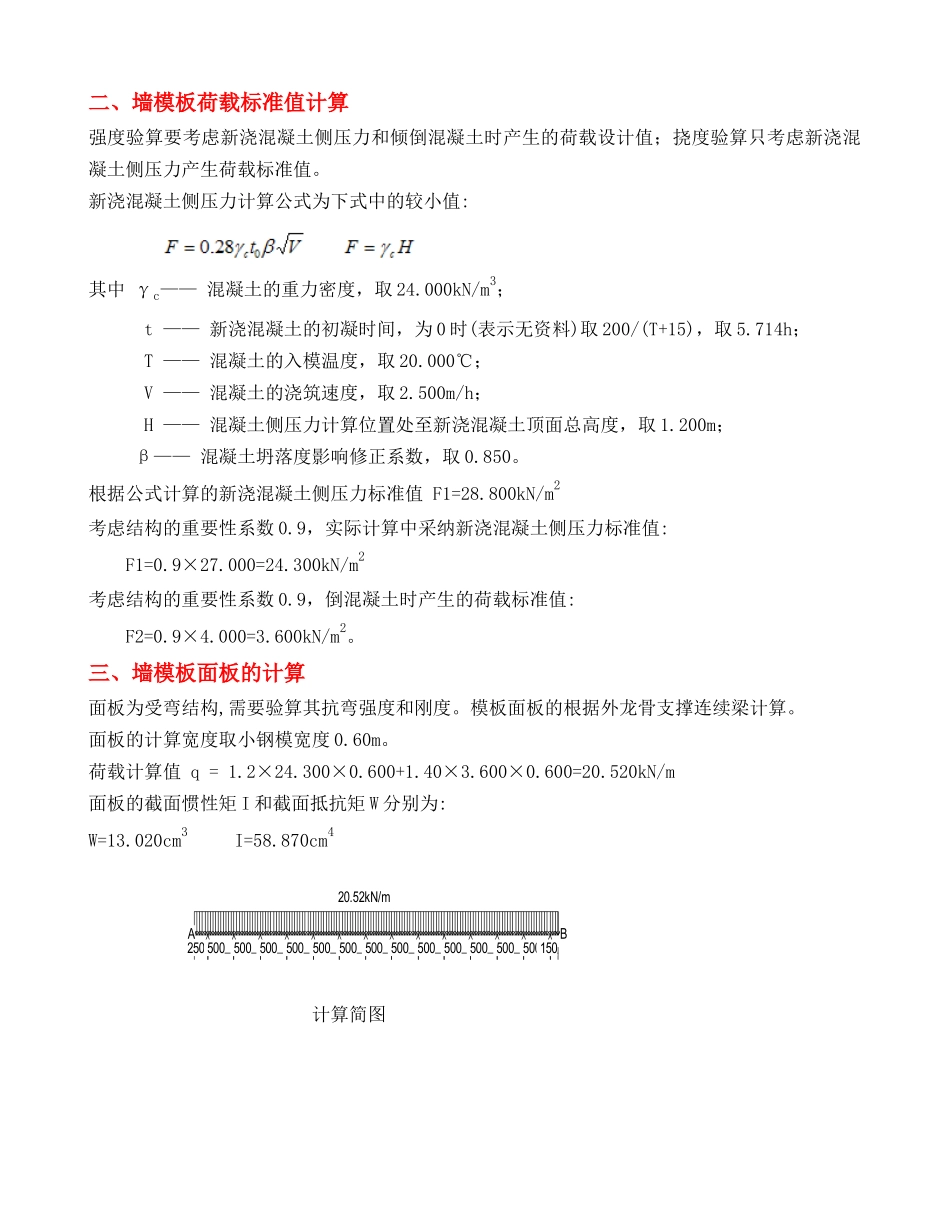

墙模板计算书一、墙模板基本参数计算断面宽度 800mm，高度 7100mm，两侧楼板厚度 200mm。模板面板采纳组合小钢模，小钢模主要类型宽度 600mm 板面厚度 3.00mm。外龙骨采纳双钢管 48mm×3.5mm。对拉螺栓布置 14 道，在断面内水平间距250+500+500+500+500+500+500+500+500+500+500+500+500+500mm，断面跨度方向间距 600mm，直径 14mm。面板厚度 3mm，剪切强度 125.0N/mm2，抗弯强度 215.0N/mm2，弹性模量 206000.0N/mm2。木方剪切强度 1.3N/mm2，抗弯强度 13.0N/mm2，弹性模量 9000.0N/mm2。模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。新浇混凝土侧压力计算公式为下式中的较小值: 其中 γc—— 混凝土的重力密度，取 24.000kN/m3； t —— 新浇混凝土的初凝时间，为 0 时(表示无资料)取 200/(T+15)，取 5.714h； T —— 混凝土的入模温度，取 20.000℃； V —— 混凝土的浇筑速度，取 2.500m/h； H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取 1.200m； β—— 混凝土坍落度影响修正系数，取 0.850。根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数 0.9，实际计算中采纳新浇混凝土侧压力标准值: F1=0.9×27.000=24.300kN/m2考虑结构的重要性系数 0.9，倒混凝土时产生的荷载标准值: F2=0.9×4.000=3.600kN/m2。三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的根据外龙骨支撑连续梁计算。面板的计算宽度取小钢模宽度 0.60m。荷载计算值 q = 1.2×24.300×0.600+1.40×3.600×0.600=20.520kN/m面板的截面惯性矩 I 和截面抵抗矩 W 分别为:W=13.020cm3 I=58.870cm4 250 500 500 500 500 500 500 500 500 500 500 500 500 500 15020.52kN/mAB 计算简图 弯矩图(kN.m) 剪力图(kN)变形的计算根据法律规范要求采纳静荷载标准值，受力图与计算结果如下： 250 500 500 500 500 500 500 500 500 500 500 500 500 500 15014.58kN/mAB 变形计算受力图 变形图(mm)经过计算得到从左到右各支座力分别为 N1=0.000kN N2=10.802kN N3=9.573kN N4=10.444kN N5=10.211kN N6=10.273kN N7=10.256kN N8=10.261kN N9=10.259kN N10=10.263kN N11=10.248kN N12=10.305kN N13=10.091kN ...
