86系列全钢大模板设计计算书

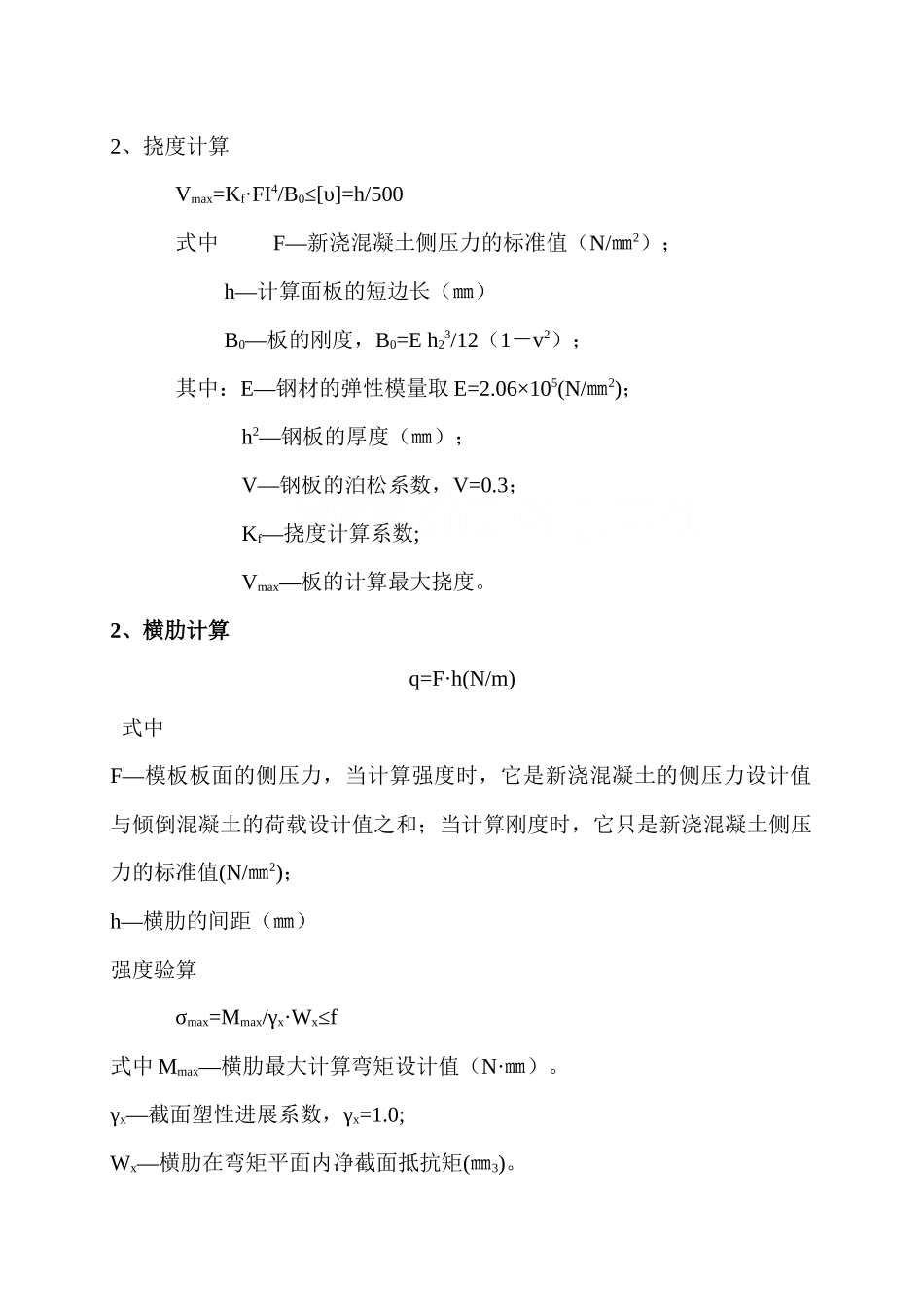

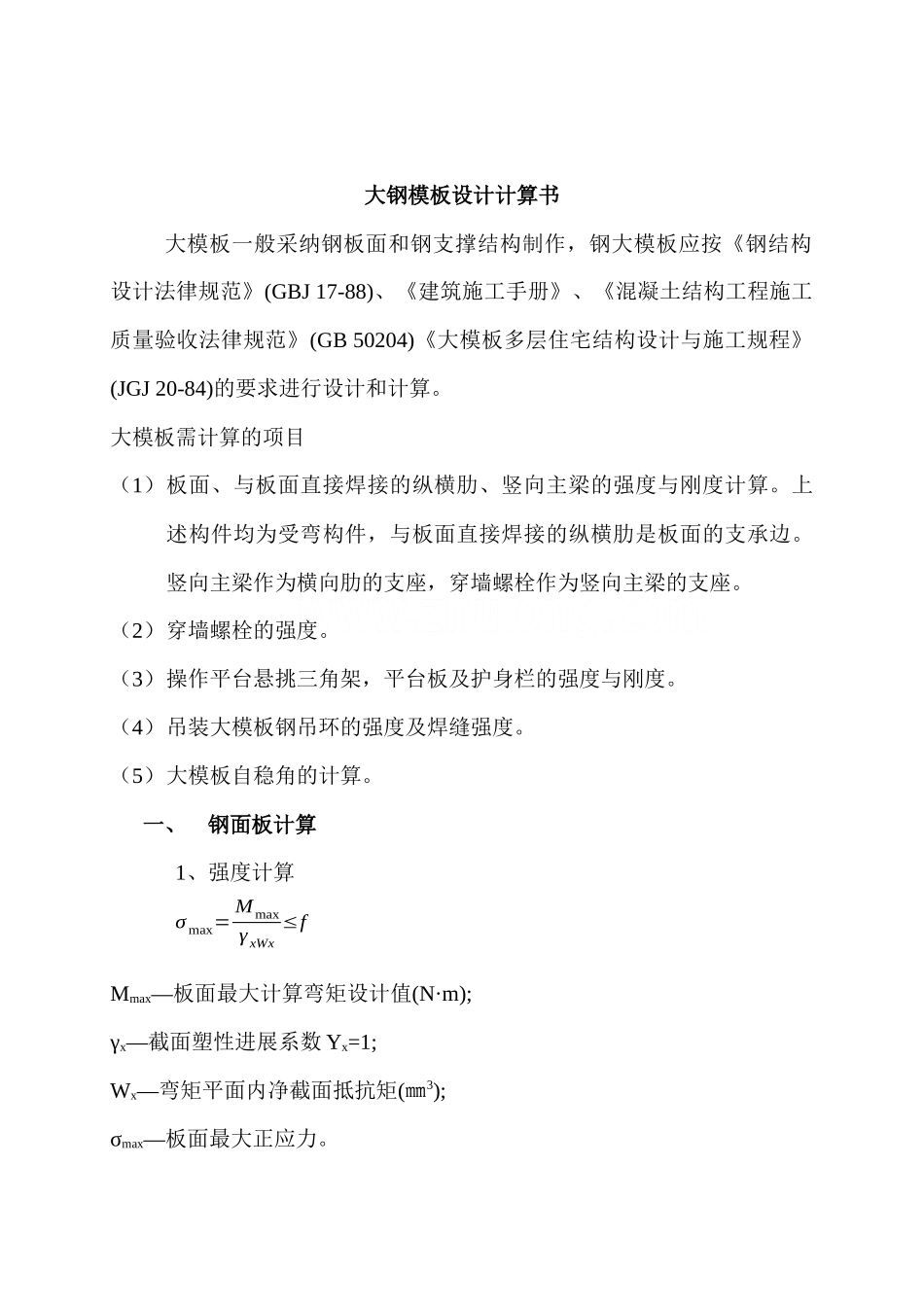

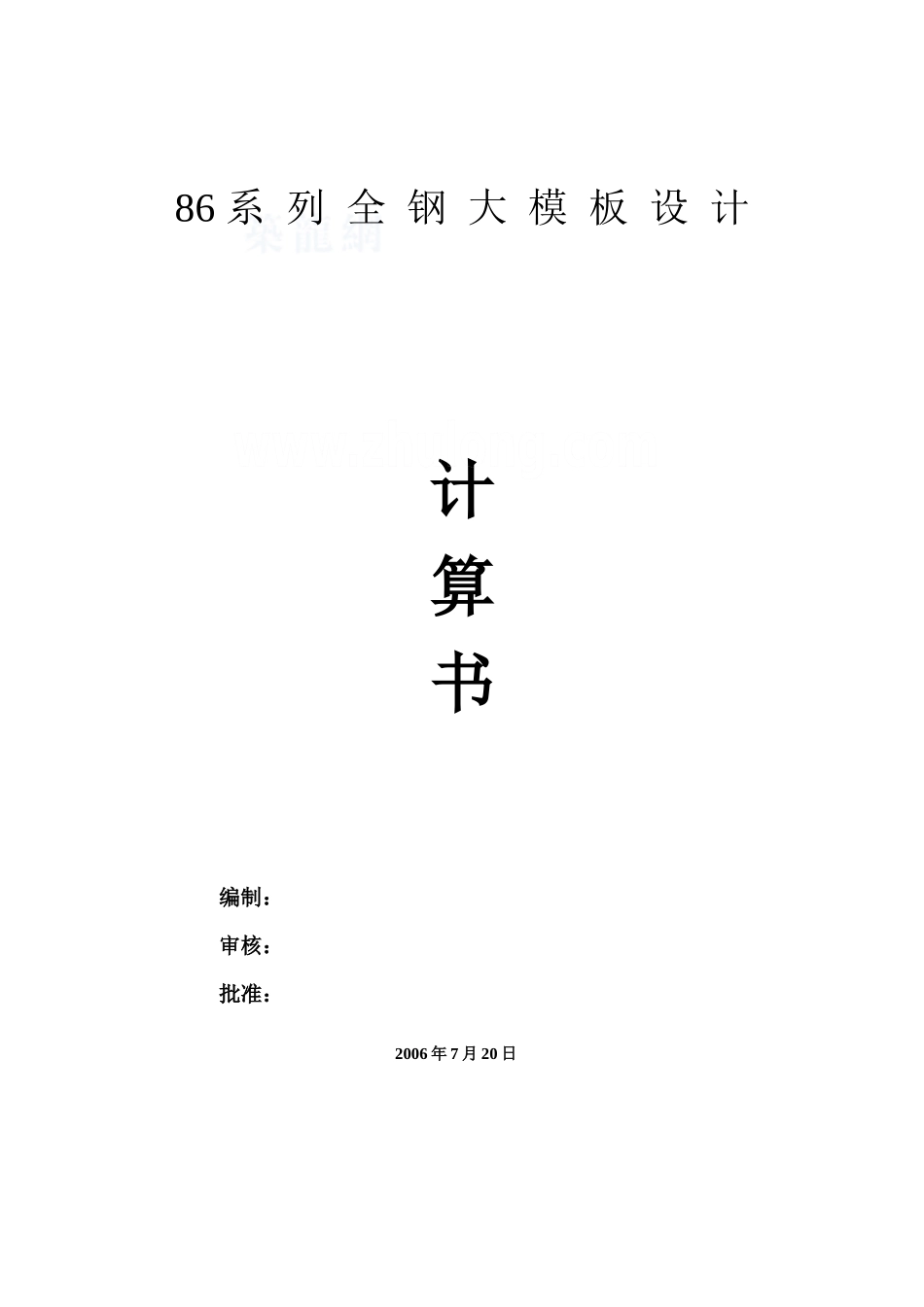

86 系 列 全 钢 大 模 板 设 计计算书编制：审核：批准：2006 年 7 月 20 日大钢模板设计计算书大模板一般采纳钢板面和钢支撑结构制作，钢大模板应按《钢结构设计法律规范》(GBJ 17-88)、《建筑施工手册》、《混凝土结构工程施工质量验收法律规范》(GB 50204)《大模板多层住宅结构设计与施工规程》(JGJ 20-84)的要求进行设计和计算。大模板需计算的项目（1）板面、与板面直接焊接的纵横肋、竖向主梁的强度与刚度计算。上述构件均为受弯构件，与板面直接焊接的纵横肋是板面的支承边。竖向主梁作为横向肋的支座，穿墙螺栓作为竖向主梁的支座。（2）穿墙螺栓的强度。（3）操作平台悬挑三角架，平台板及护身栏的强度与刚度。（4）吊装大模板钢吊环的强度及焊缝强度。（5）大模板自稳角的计算。一、钢面板计算1、强度计算σ max= M maxγ xWx≤fMmax—板面最大计算弯矩设计值(N·m);γx—截面塑性进展系数 Υx=1;Wx—弯矩平面内净截面抵抗矩(㎜3); σmax—板面最大正应力。2、挠度计算Vmax=Kf·FI4/B0≤[υ]=h/500式中 F—新浇混凝土侧压力的标准值（N/㎜2）； h—计算面板的短边长（㎜） B0—板的刚度，B0=E h23/12（1－v2）；其中：E—钢材的弹性模量取 E=2.06×105(N/㎜2)；h2—钢板的厚度（㎜）；V—钢板的泊松系数，V=0.3；Kf—挠度计算系数;Vmax—板的计算最大挠度。2、横肋计算q=F·h(N/m) 式中F—模板板面的侧压力，当计算强度时，它是新浇混凝土的侧压力设计值与倾倒混凝土的荷载设计值之和；当计算刚度时，它只是新浇混凝土侧压力的标准值(N/㎜2)；h—横肋的间距（㎜）强度验算σmax=Mmax/γx·Wx≤f式中 Mmax—横肋最大计算弯矩设计值（N·㎜）。γx—截面塑性进展系数，γx=1.0;Wx—横肋在弯矩平面内净截面抵抗矩(㎜3)。挠度计算（1）悬臂部分挠度Vmax=q1I4/8EIx≤[υ]=a/500式中q1—横肋上的均布荷载标准值，q1=F·h(N·㎜);a—悬臂部分的长度（㎜）；E—钢材的弹性模量(2.06×10 5 N/㎜2)；Ix—弯矩平面内横肋的惯矩（㎜4）；I—竖向主梁间距（㎜）；λ—悬臂部分长度与跨中部分长度之比；即 λ=α/ι3、竖向主梁计算q2=Fι1—竖向主梁的间距（㎜）；F—模板板面的侧压力（N/㎜2）。强度验算:σmax=Mmax/γx·Wx≤f挠度计算（1）悬臂部分Vmax=q2l34/8EIx≤l3/500（2）跨中部分Vmax=q2l14/384EIx·（5－24λ2）≤l1/5004、穿墙螺栓计算N=abFsNtb=Anf tbNtb>N式中N—对拉螺栓最大轴力设计值;—对拉螺栓轴...
