9#墩墩身施工方案

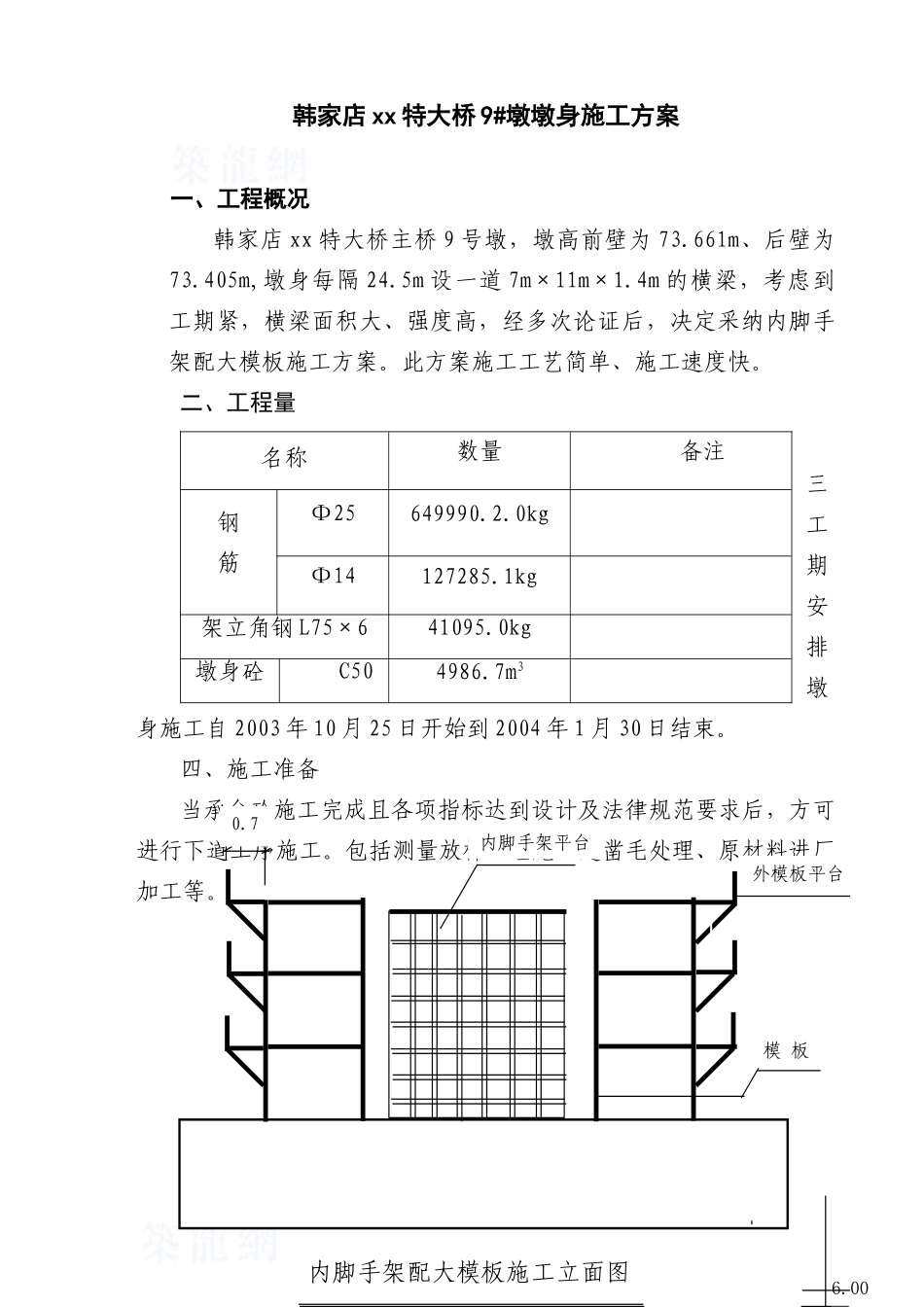

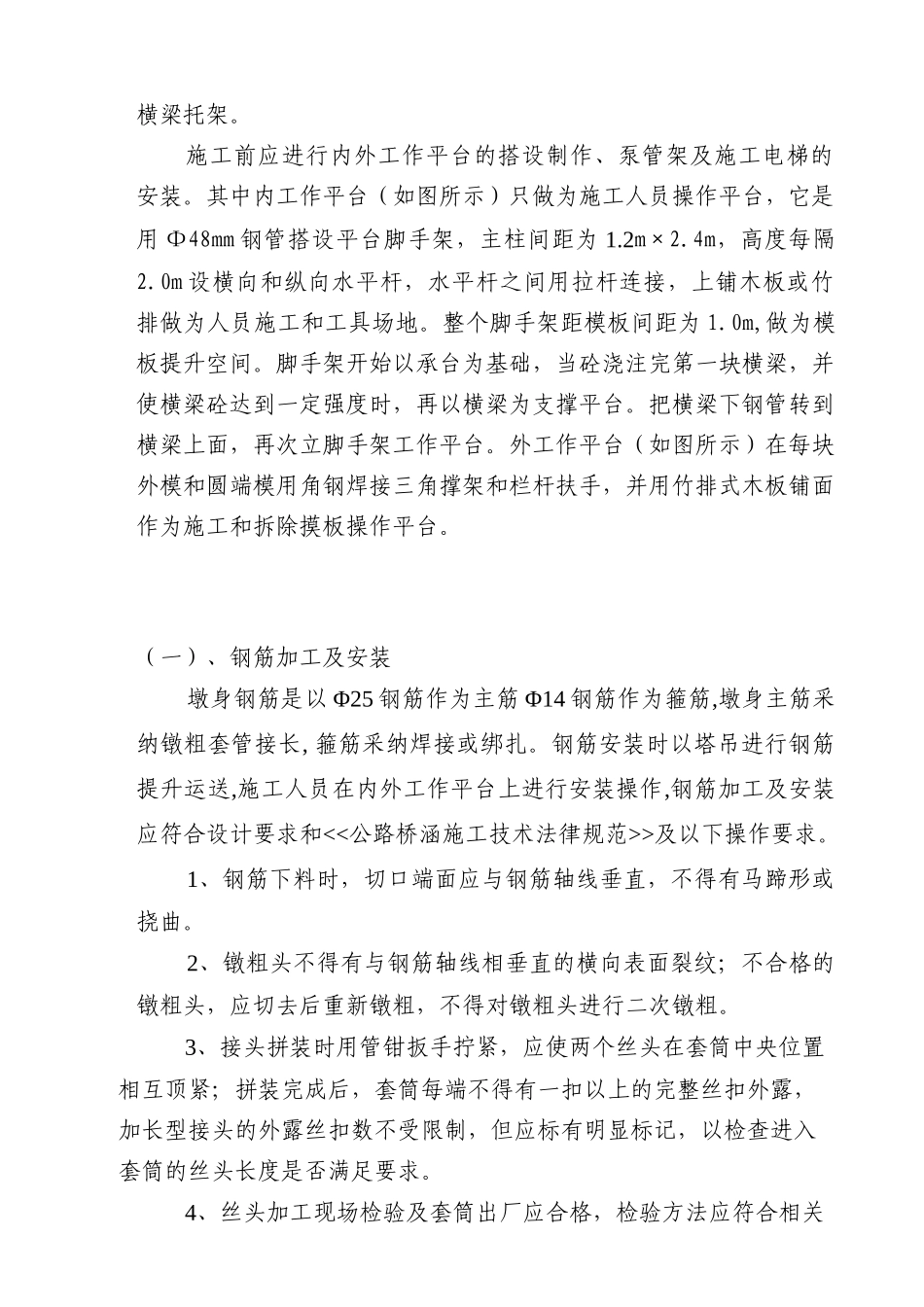

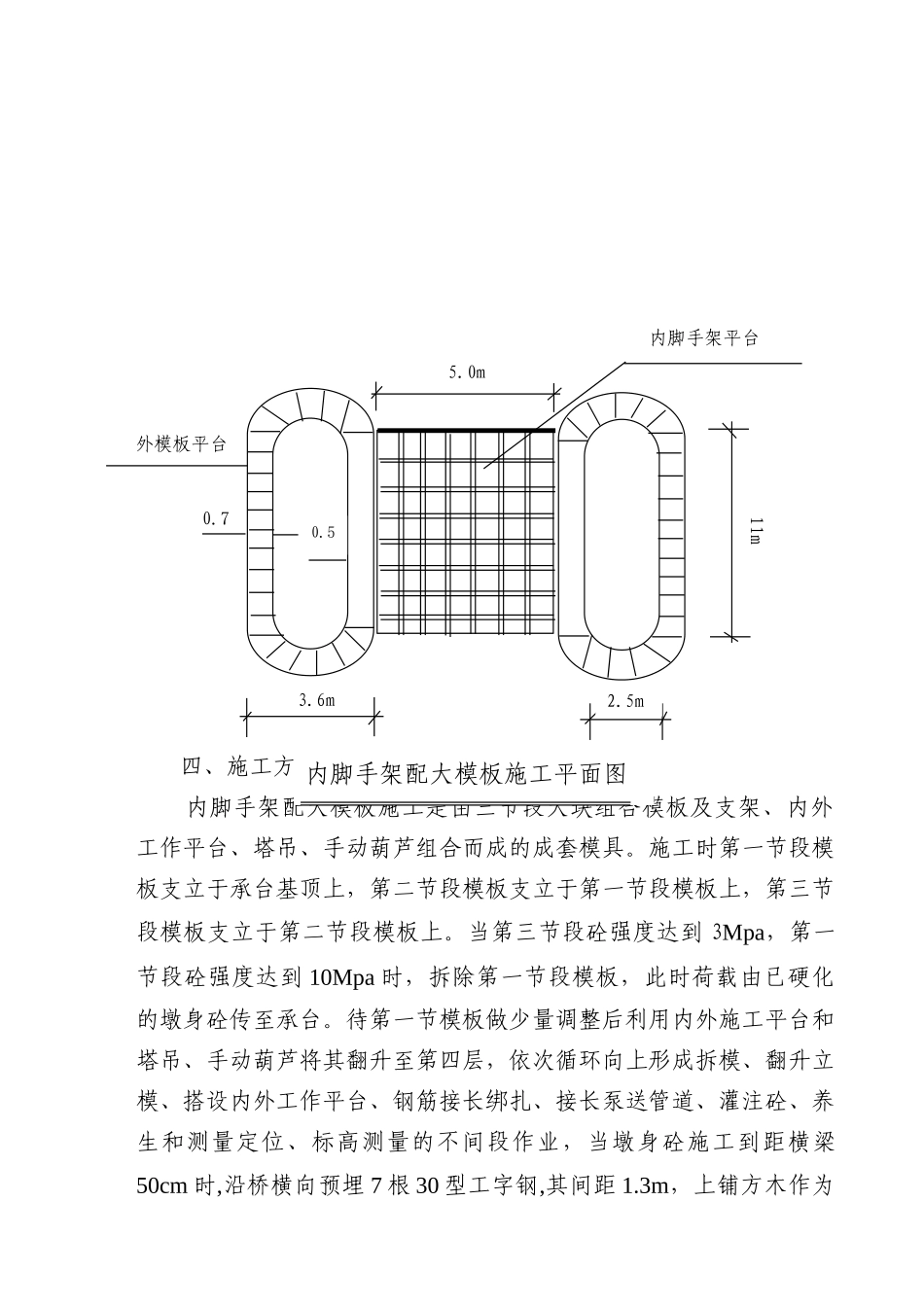

韩家店 xx 特大桥 9#墩墩身施工方案一、工程概况韩家店 xx 特大桥主桥 9 号墩，墩高前壁为 73.661m、后壁为73.405m,墩身每隔 24.5m 设一道 7m×11m×1.4m 的横梁，考虑到工期紧，横梁面积大、强度高，经多次论证后，决定采纳内脚手架配大模板施工方案。此方案施工工艺简单、施工速度快。二、工程量三工期安排墩身施工自 2003 年 10 月 25 日开始到 2004 年 1 月 30 日结束。四、施工准备当承台砼施工完成且各项指标达到设计及法律规范要求后，方可进行下道工序施工。包括测量放样、砼施工缝凿毛处理、原材料进厂加工等。名称数量备注钢筋Φ25649990.2.0kgΦ14127285.1kg架立角钢 L75×641095.0kg墩身砼C504986.7m3外模板平台0.7内脚手架平台模 板内脚手架配大模板施工立面图6.00四、施工方案内脚手架配大模板施工是由三节段大块组合模板及支架、内外工作平台、塔吊、手动葫芦组合而成的成套模具。施工时第一节段模板支立于承台基顶上，第二节段模板支立于第一节段模板上，第三节段模板支立于第二节段模板上。当第三节段砼强度达到 3Mpa，第一节段砼强度达到 10Mpa 时，拆除第一节段模板，此时荷载由已硬化的墩身砼传至承台。待第一节模板做少量调整后利用内外施工平台和塔吊、手动葫芦将其翻升至第四层，依次循环向上形成拆模、翻升立模、搭设内外工作平台、钢筋接长绑扎、接长泵送管道、灌注砼、养生和测量定位、标高测量的不间段作业，当墩身砼施工到距横梁50cm 时,沿桥横向预埋 7 根 30 型工字钢,其间距 1.3m，上铺方木作为内脚手架平台外模板平台5.0m11m3.6m2.5m0.70.5内脚手架配大模板施工平面图横梁托架。施工前应进行内外工作平台的搭设制作、泵管架及施工电梯的安装。其中内工作平台（如图所示）只做为施工人员操作平台，它是用 Φ48mm 钢管搭设平台脚手架，主柱间距为 1.2m×2.4m，高度每隔2.0m 设横向和纵向水平杆，水平杆之间用拉杆连接，上铺木板或竹排做为人员施工和工具场地。整个脚手架距模板间距为 1.0m,做为模板提升空间。脚手架开始以承台为基础，当砼浇注完第一块横梁，并使横梁砼达到一定强度时，再以横梁为支撑平台。把横梁下钢管转到横梁上面，再次立脚手架工作平台。外工作平台（如图所示）在每块外模和圆端模用角钢焊接三角撑架和栏杆扶手，并用竹排式木板铺面作为施工和拆除摸板操作平台。（一）、钢筋加工及安装墩身钢筋是以 Φ25 钢筋作为主筋 Φ14 钢筋作为箍筋,墩身主筋...
