9度设防地区幕墙计算书

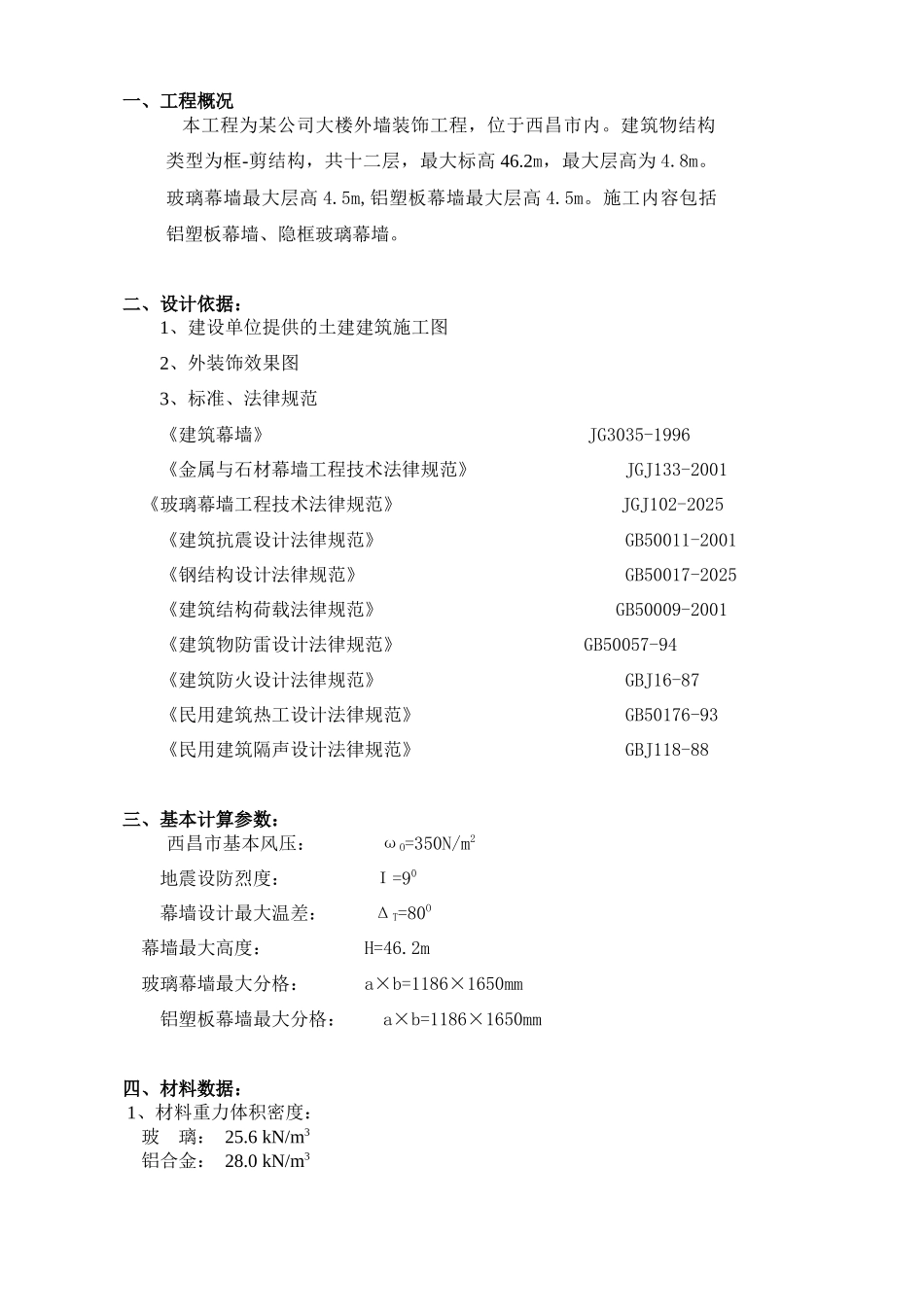

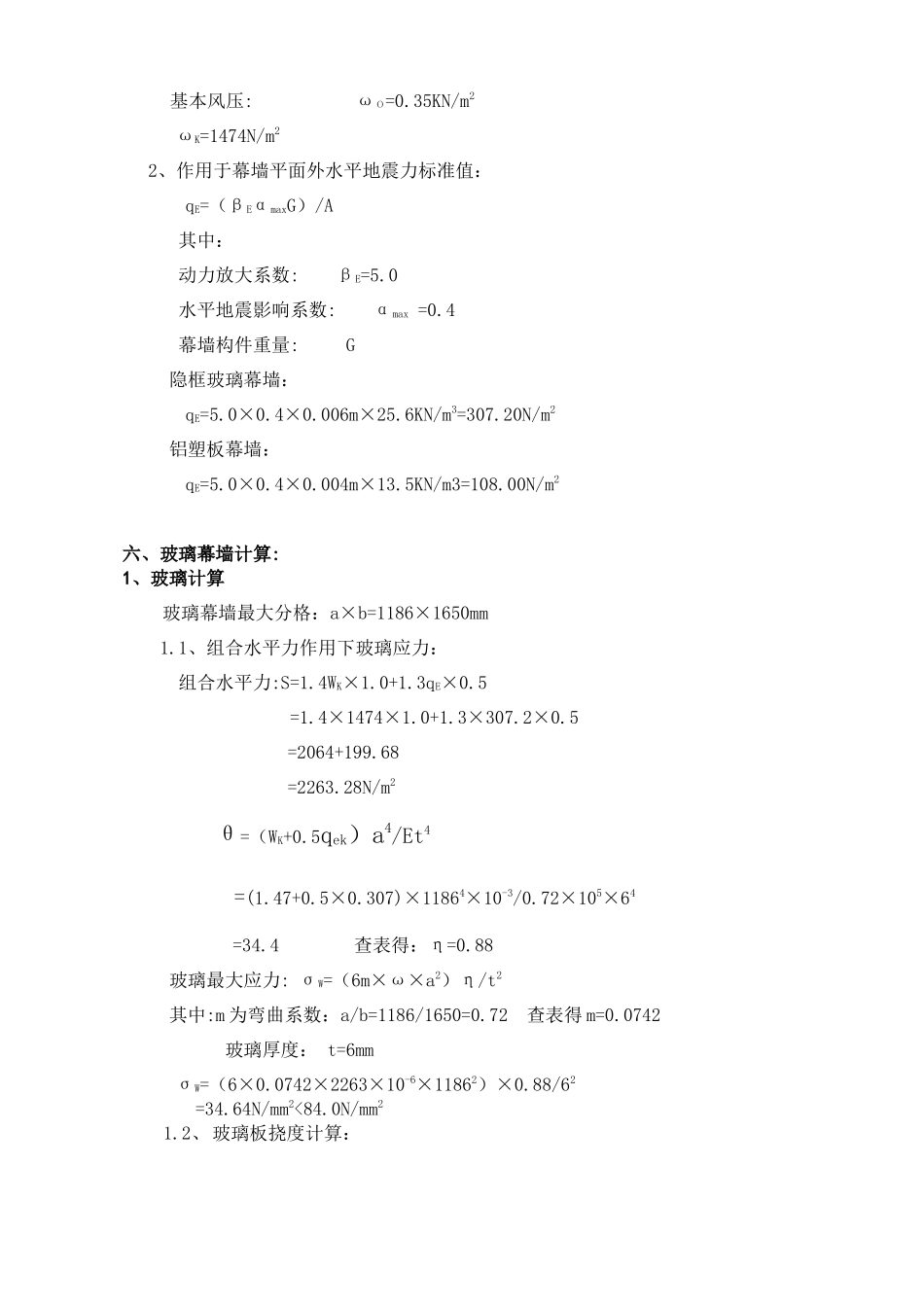

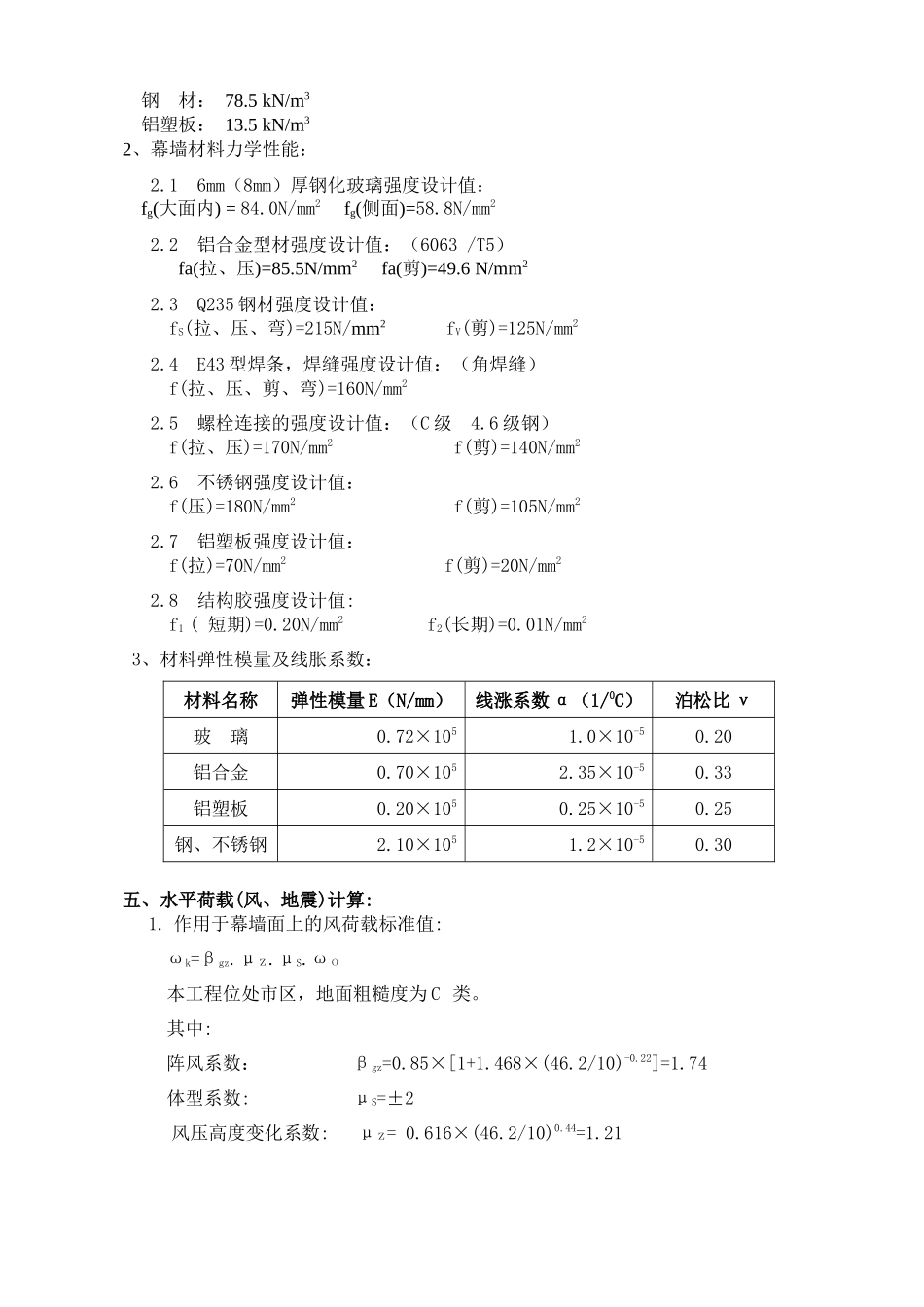

一、工程概况 本工程为某公司大楼外墙装饰工程，位于西昌市内。建筑物结构类型为框-剪结构，共十二层，最大标高 46.2m，最大层高为 4.8m。玻璃幕墙最大层高 4.5m,铝塑板幕墙最大层高 4.5m。施工内容包括铝塑板幕墙、隐框玻璃幕墙。二、设计依据：1、建设单位提供的土建建筑施工图2、外装饰效果图3、标准、法律规范《建筑幕墙》 JG3035-1996《金属与石材幕墙工程技术法律规范》 JGJ133-2001 《玻璃幕墙工程技术法律规范》 JGJ102-2025 《建筑抗震设计法律规范》 GB50011-2001《钢结构设计法律规范》 GB50017-2025 《建筑结构荷载法律规范》 GB50009-2001 《建筑物防雷设计法律规范》GB50057-94 《建筑防火设计法律规范》 GBJ16-87 《民用建筑热工设计法律规范》 GB50176-93《民用建筑隔声设计法律规范》 GBJ118-88三、基本计算参数：西昌市基本风压： ωO=350N/m2 地震设防烈度： Ι=90 幕墙设计最大温差： ΔT=80O 幕墙最大高度： H=46.2m 玻璃幕墙最大分格： a×b=1186×1650mm铝塑板幕墙最大分格： a×b=1186×1650mm四、材料数据： 1、材料重力体积密度： 玻 璃： 25.6 kN/m3 铝合金： 28.0 kN/m3 钢 材： 78.5 kN/m3 铝塑板： 13.5 kN/m32、幕墙材料力学性能： 2.1 6mm（8mm）厚钢化玻璃强度设计值： fg(大面内) = 84.0N/mm2 fg(侧面)=58.8N/mm2 2.2 铝合金型材强度设计值：（6063 /T5）fa(拉、压)=85.5N/mm2 fa(剪)=49.6 N/mm2 2.3 Q235 钢材强度设计值： fS(拉、压、弯)=215N/mm2 fV(剪)=125N/mm2 2.4 E43 型焊条，焊缝强度设计值：（角焊缝） f(拉、压、剪、弯)=160N/mm2 2.5 螺栓连接的强度设计值：（C 级 4.6 级钢） f(拉、压)=170N/mm2 f(剪)=140N/mm2 2.6 不锈钢强度设计值： f(压)=180N/mm2 f(剪)=105N/mm2 2.7 铝塑板强度设计值： f(拉)=70N/mm2 f(剪)=20N/mm2 2.8 结构胶强度设计值: f1 ( 短期)=0.20N/mm2 f2(长期)=0.01N/mm2 3、材料弹性模量及线胀系数：材料名称弹性模量 E（N/mm）线涨系数 α（1/0C）泊松比 ν玻 璃0.72×1051.0×10-50.20铝合金0.70×1052.35×10-50.33铝塑板0.20×1050.25×10-50.25钢、不锈钢2.10×1051.2×10-50.30五、水平荷载(风、地震)计算:1. 作用于幕墙面上的风荷载标准值: ωk=βgz.μΖ.μS.ωΟ 本工程位处市区，地面粗糙度为 C 类。 其中:阵风系数： βgz=0.85×[1+1.468×(46.2/10)-0.22]=1.7...
