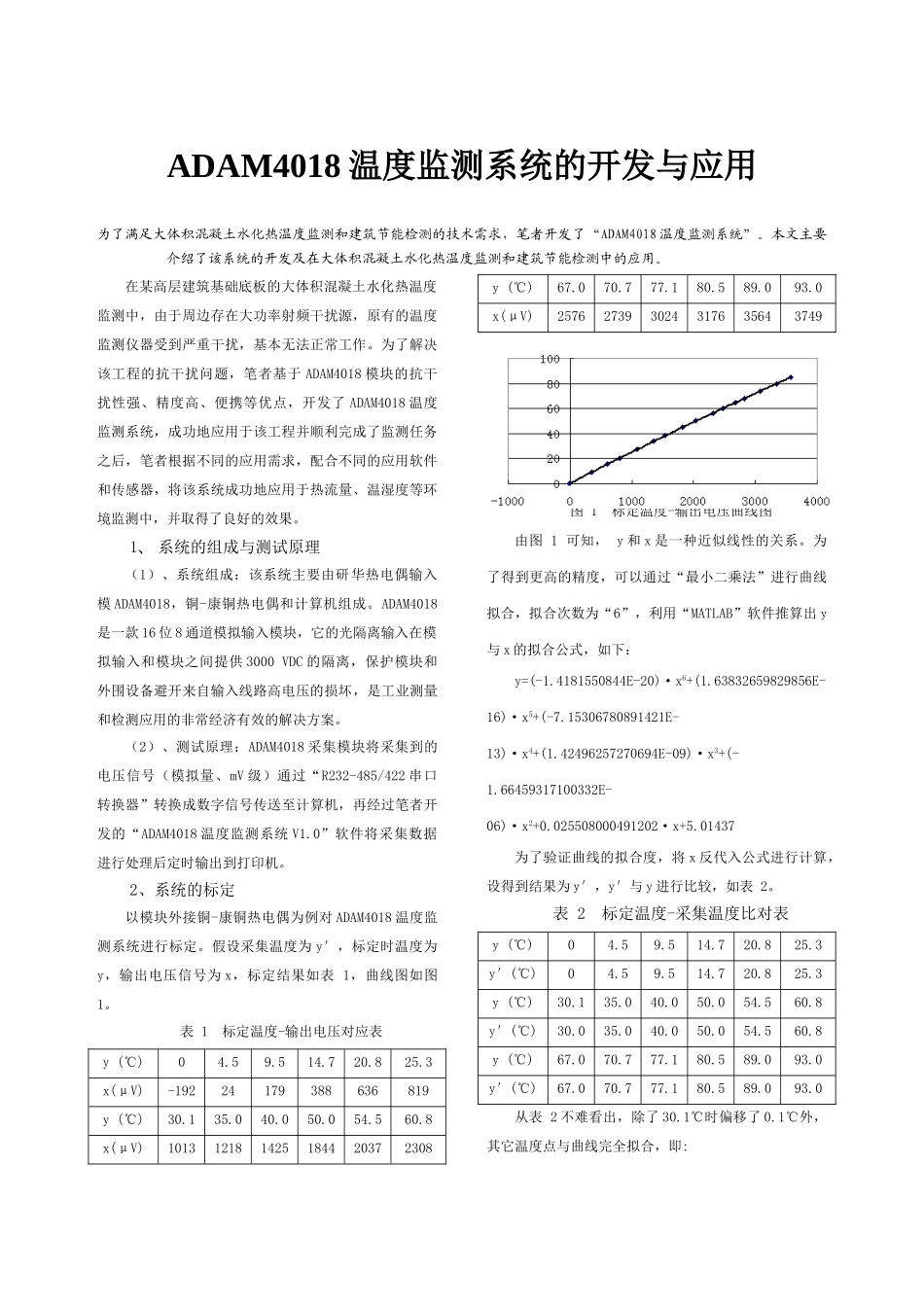

adam4018温度监测系统的开发与应用

ADAM4018 温度监测系统的开发与应用为了满足大体积混凝土水化热温度监测和建筑节能检测的技术需求，笔者开发了“ADAM4018 温度监测系统”。本文主要介绍了该系统的开发及在大体积混凝土水化热温度监测和建筑节能检测中的应用。在某高层建筑基础底板的大体积混凝土水化热温度监测中，由于周边存在大功率射频干扰源，原有的温度监测仪器受到严重干扰，基本无法正常工作。为了解决该工程的抗干扰问题，笔者基于 ADAM4018 模块的抗干扰性强、精度高、便携等优点，开发了 ADAM4018 温度监测系统，成功地应用于该工程并顺利完成了监测任务之后，笔者根据不同的应用需求，配合不同的应用软件和传感器，将该系统成功地应用于热流量、温湿度等环境监测中，并取得了良好的效果。1、 系统的组成与测试原理（1）、系统组成：该系统主要由研华热电偶输入模 ADAM4018，铜-康铜热电偶和计算机组成。ADAM4018是一款 16 位 8 通道模拟输入模块，它的光隔离输入在模拟输入和模块之间提供 3000 VDC 的隔离，保护模块和外围设备避开来自输入线路高电压的损坏，是工业测量和检测应用的非常经济有效的解决方案。（2）、测试原理：ADAM4018 采集模块将采集到的电压信号（模拟量、mV 级）通过“R232-485/422 串口转换器”转换成数字信号传送至计算机，再经过笔者开发的“ADAM4018 温度监测系统 V1.0”软件将采集数据进行处理后定时输出到打印机。2、系统的标定以模块外接铜-康铜热电偶为例对 ADAM4018 温度监测系统进行标定。假设采集温度为 y′，标定时温度为y，输出电压信号为 x，标定结果如表 1，曲线图如图 1。表 1 标定温度-输出电压对应表y (℃)04.59.514.720.825.3x(μV)-19224179388636819y (℃)30.135.040.050.054.560.8x(μV)101312181425184420372308y (℃)67.070.777.180.589.093.0x(μV)257627393024317635643749图 1 标定温度-输出电压曲线图由图 1 可知， y 和 x 是一种近似线性的关系。为了得到更高的精度，可以通过“最小二乘法”进行曲线拟合，拟合次数为“6”，利用“MATLAB”软件推算出 y与 x 的拟合公式，如下：y=(-1.4181550844E-20)·x6+(1.63832659829856E-16)·x5+(-7.15306780891421E-13)·x4+(1.42496257270694E-09)·x3+(-1.66459317100332E-06)·x2+0.025508000491202·x+5.01437为了验证曲线的拟合度，将 x 反代入公式进行计算，设得到结果为 y′，y′与 y 进行比较，如表 2。表 2 标定温...
