BIM(Revit) 在机电设计中的应用1
负荷计算在建筑专业已经完成建筑模型的基础上去完成空调分区和暖通负荷计算
近年来由于节能的需要,对负荷计算书(报告)的审核越来越严格
一般来说,传统办法进行负荷计算,必须现在 CAD 里面将区域分好,然后把各区域(空调房间)的面积,外墙面积,外窗面积等等参数标注出来,最后将所有的参数输入到负荷计算软件
这是一个费体力非常繁的事情
现在我们只需要去放置空调的空间(Space) 然后设置维护结构的热工参数就可以进行负荷计算

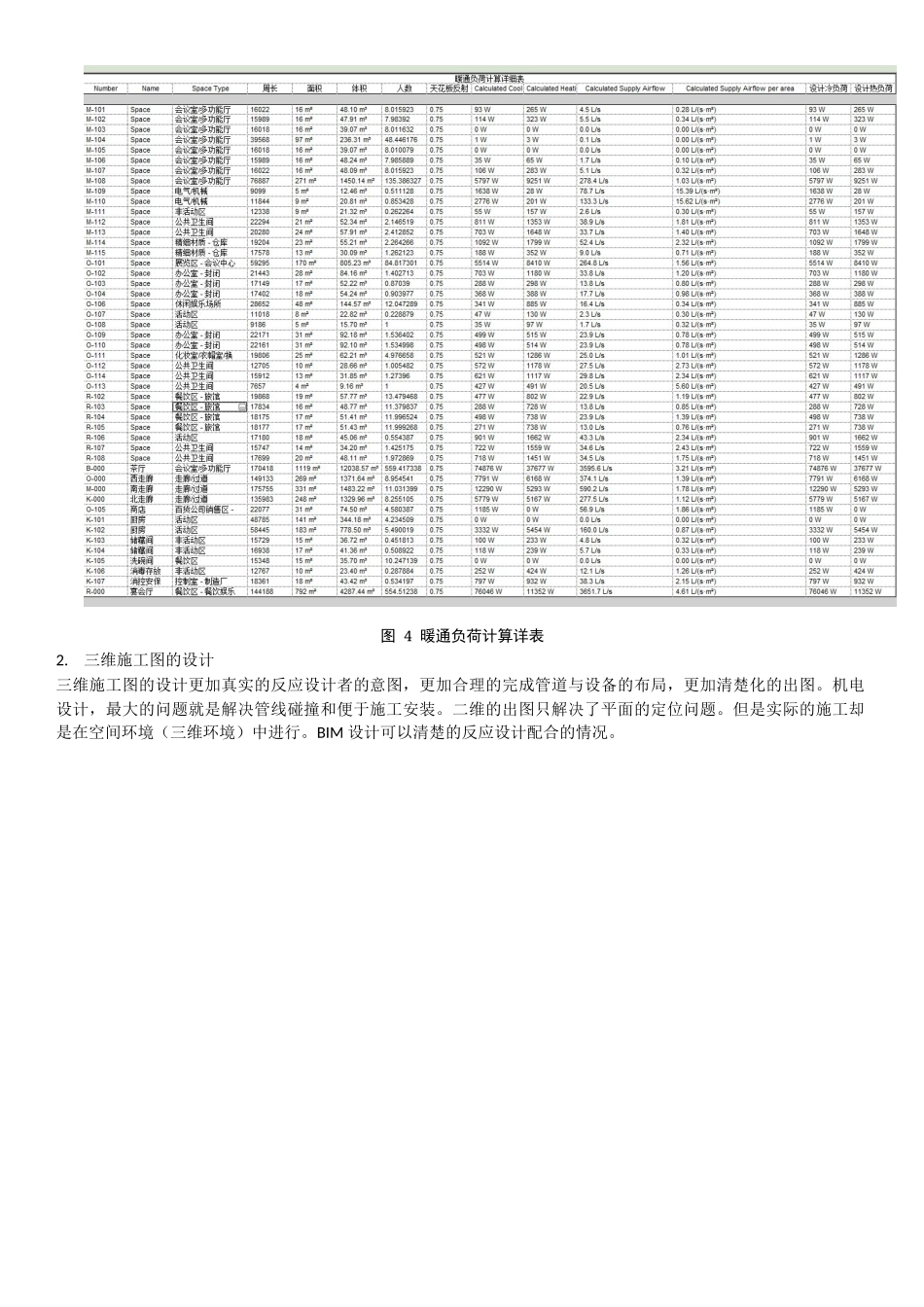

图 1 热负荷和冷负荷分区示意图图 2 热负荷和冷负荷分区列表图 3 一个区域热冷负荷详细列表图 4 暖通负荷计算详表2
三维施工图的设计三维施工图的设计更加真实的反应设计者的意图,更加合理的完成管道与设备的布局,更加清楚化的出图
机电设计,最大的问题就是解决管线碰撞和便于施工安装
二维的出图只解决了平面的定位问题
但是实际的施工却是在空间环境(三维环境)中进行
BIM 设计可以清楚的反应设计配合的情况
图 5 风管和喷淋管局部布置图图 6 风管和喷淋管局部布置渲染图接下来看一张我们的剖面图:图 7 风管和喷淋管局部剖面图一图 8 风管和喷淋管局部剖面图二因为是参数化的设计,在画好平面的同时,剖面图就已经完成
关于工种间的协助配合,我们是在一个模型中去作图,各工种间随时可以进行配合,例如下图所示:图 9 管和钢梁碰撞局部假如我的风管与结构碰撞,在画完这段风管,我在三维视图就可以清清楚楚看得到碰撞的情况,这样时时各工种间的配合,可以最大化的减少碰撞现象
超强的数据统计能力我们可以查看软件自带的表格明细,可以查询出我们所用料的例如下图,我们查询所有的风口的类型和参数:图 10 风口的详细表数据是可以直接修改的,然后修改的数据能直接应用到图纸中去,将图纸也修改
管线综合这是 Revit 三维绘图最大优点,也是这个软
