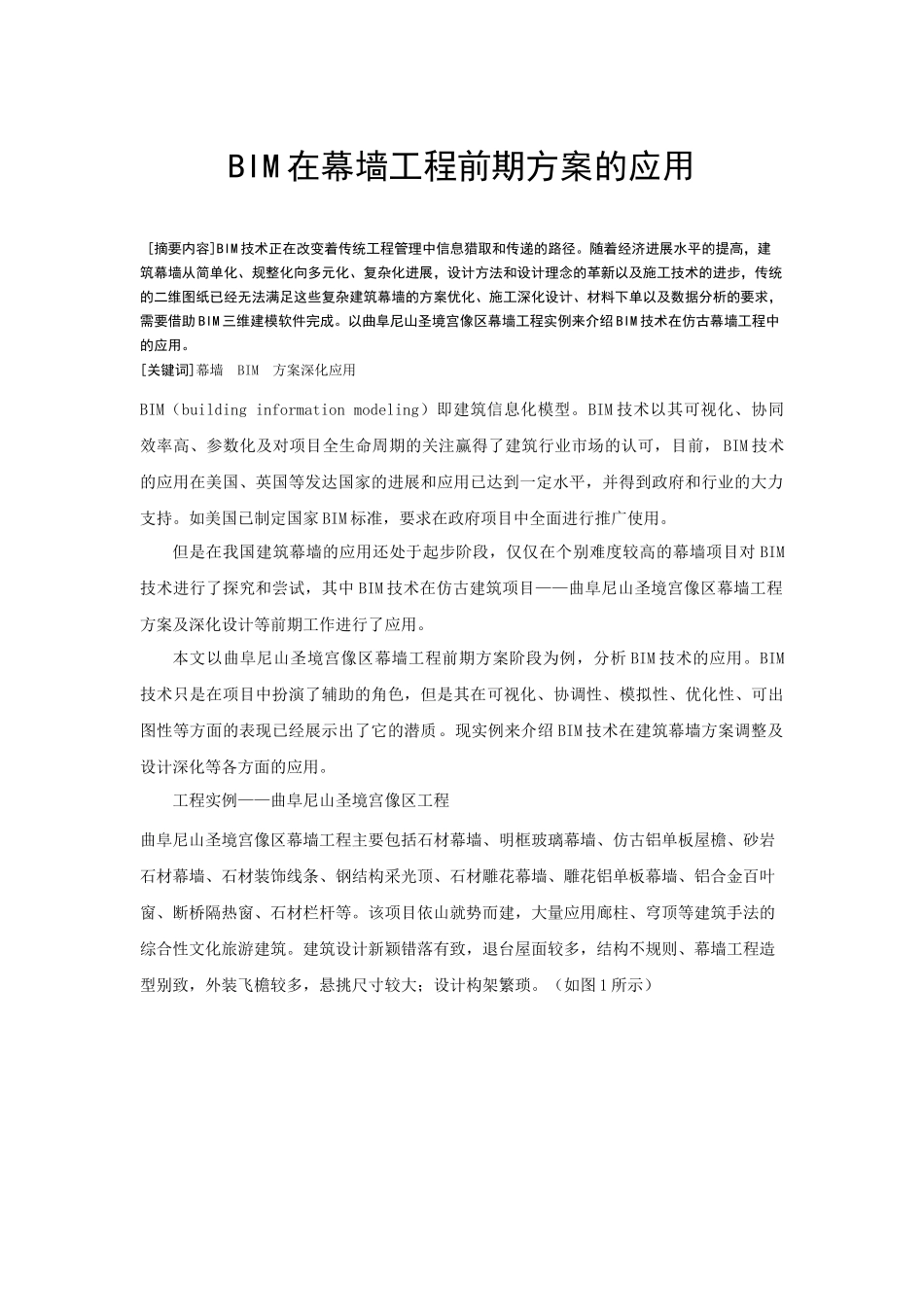

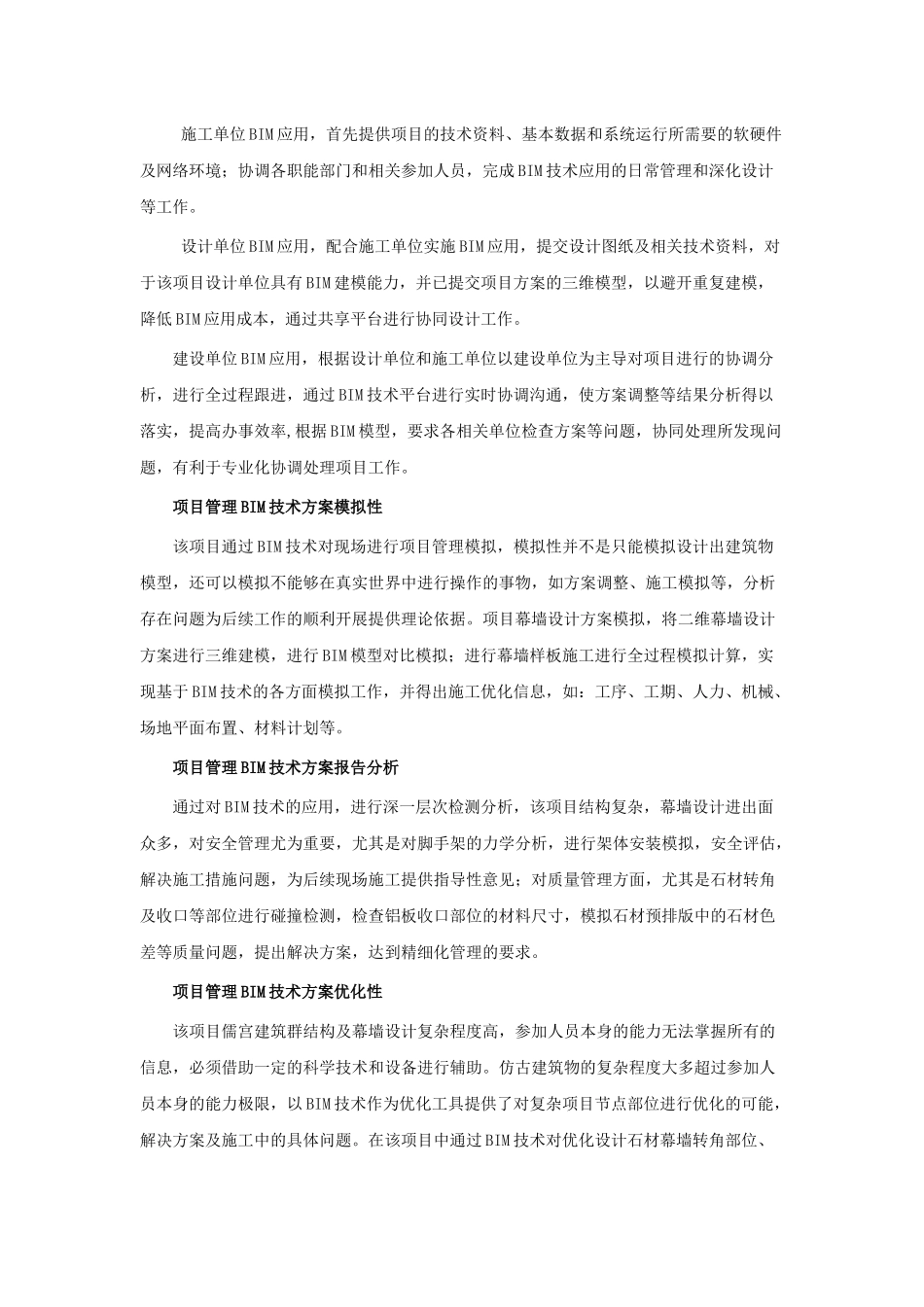

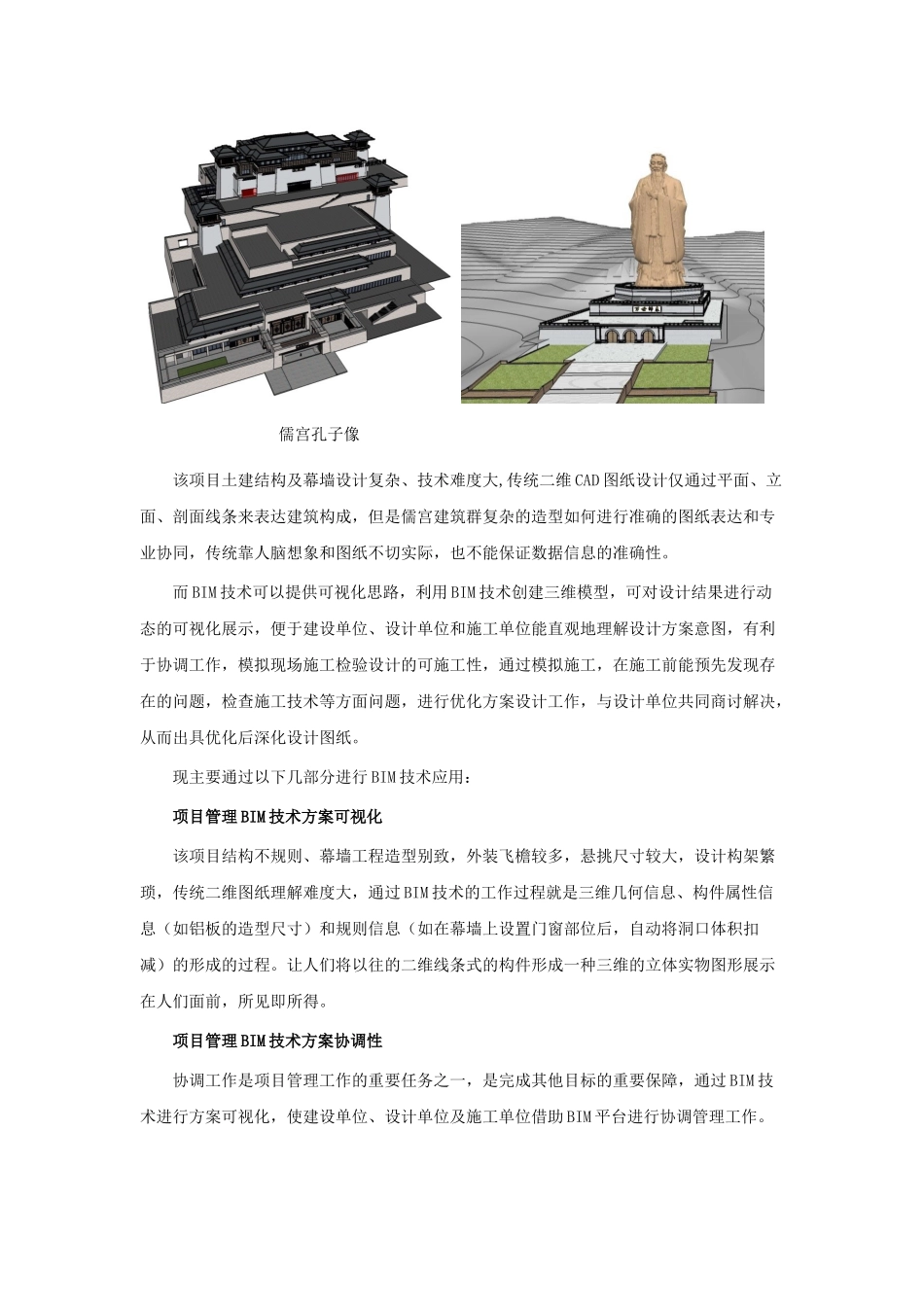

BIM 在幕墙工程前期方案的应用 [摘要内容]BIM 技术正在改变着传统工程管理中信息猎取和传递的路径。随着经济进展水平的提高，建筑幕墙从简单化、规整化向多元化、复杂化进展，设计方法和设计理念的革新以及施工技术的进步，传统的二维图纸已经无法满足这些复杂建筑幕墙的方案优化、施工深化设计、材料下单以及数据分析的要求，需要借助 BIM 三维建模软件完成。以曲阜尼山圣境宫像区幕墙工程实例来介绍 BIM 技术在仿古幕墙工程中的应用。[关键词]幕墙 BIM 方案深化应用BIM（building information modeling）即建筑信息化模型。BIM 技术以其可视化、协同效率高、参数化及对项目全生命周期的关注赢得了建筑行业市场的认可，目前， BIM 技术的应用在美国、英国等发达国家的进展和应用已达到一定水平，并得到政府和行业的大力支持。如美国已制定国家 BIM 标准，要求在政府项目中全面进行推广使用。但是在我国建筑幕墙的应用还处于起步阶段，仅仅在个别难度较高的幕墙项目对 BIM技术进行了探究和尝试，其中 BIM 技术在仿古建筑项目——曲阜尼山圣境宫像区幕墙工程方案及深化设计等前期工作进行了应用。本文以曲阜尼山圣境宫像区幕墙工程前期方案阶段为例，分析 BIM 技术的应用。BIM技术只是在项目中扮演了辅助的角色，但是其在可视化、协调性、模拟性、优化性、可出图性等方面的表现已经展示出了它的潜质。现实例来介绍 BIM 技术在建筑幕墙方案调整及设计深化等各方面的应用。工程实例——曲阜尼山圣境宫像区工程曲阜尼山圣境宫像区幕墙工程主要包括石材幕墙、明框玻璃幕墙、仿古铝单板屋檐、砂岩石材幕墙、石材装饰线条、钢结构采光顶、石材雕花幕墙、雕花铝单板幕墙、铝合金百叶窗、断桥隔热窗、石材栏杆等。该项目依山就势而建，大量应用廊柱、穹顶等建筑手法的综合性文化旅游建筑。建筑设计新颖错落有致，退台屋面较多，结构不规则、幕墙工程造型别致，外装飞檐较多，悬挑尺寸较大；设计构架繁琐。（如图 1 所示）儒宫孔子像该项目土建结构及幕墙设计复杂、技术难度大,传统二维 CAD 图纸设计仅通过平面、立面、剖面线条来表达建筑构成，但是儒宫建筑群复杂的造型如何进行准确的图纸表达和专业协同，传统靠人脑想象和图纸不切实际，也不能保证数据信息的准确性。而 BIM 技术可以提供可视化思路，利用 BIM 技术创建三维模型，可对设计结果进行动态的可视化展示，便于建设单位、设计单位和施工单位能直观地理解设计方案...
