BIM在水电工程施工总布置设计中的应用

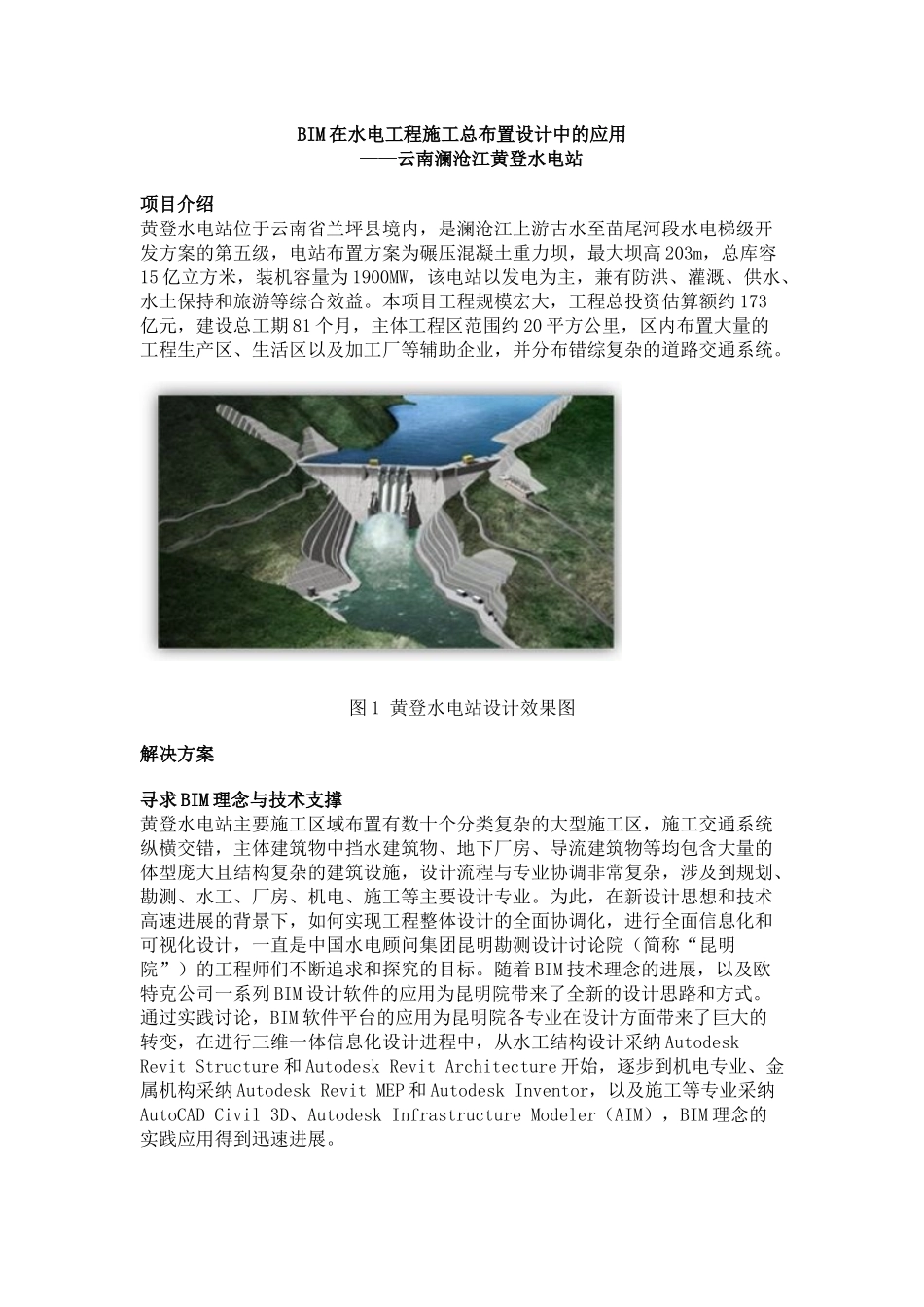

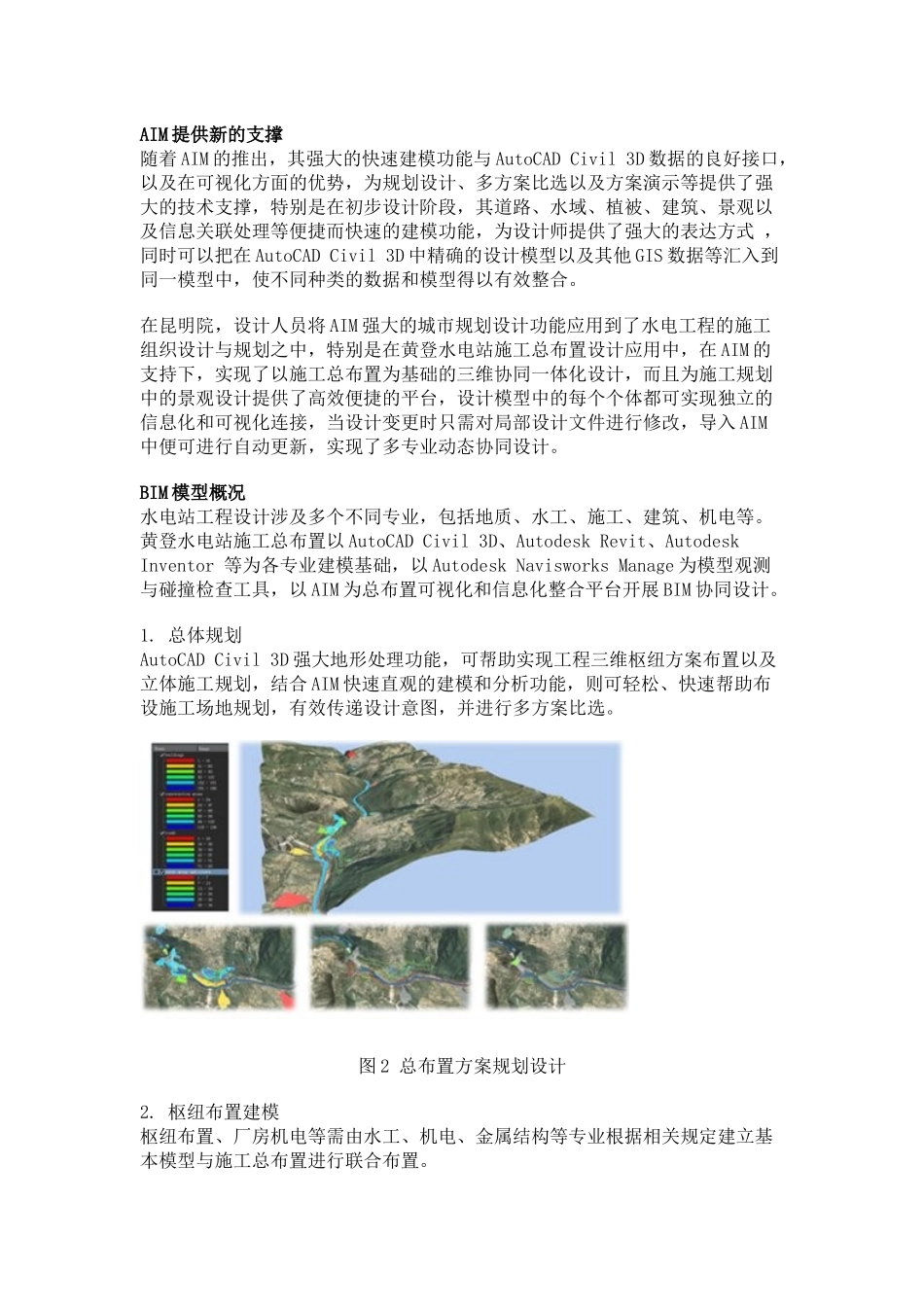

BIM 在水电工程施工总布置设计中的应用 ——云南澜沧江黄登水电站项目介绍黄登水电站位于云南省兰坪县境内，是澜沧江上游古水至苗尾河段水电梯级开发方案的第五级，电站布置方案为碾压混凝土重力坝，最大坝高 203m，总库容15 亿立方米，装机容量为 1900MW，该电站以发电为主，兼有防洪、灌溉、供水、水土保持和旅游等综合效益。本项目工程规模宏大，工程总投资估算额约 173亿元，建设总工期 81 个月，主体工程区范围约 20 平方公里，区内布置大量的工程生产区、生活区以及加工厂等辅助企业，并分布错综复杂的道路交通系统。图 1 黄登水电站设计效果图解决方案寻求 BIM 理念与技术支撑黄登水电站主要施工区域布置有数十个分类复杂的大型施工区，施工交通系统纵横交错，主体建筑物中挡水建筑物、地下厂房、导流建筑物等均包含大量的体型庞大且结构复杂的建筑设施，设计流程与专业协调非常复杂，涉及到规划、勘测、水工、厂房、机电、施工等主要设计专业。为此，在新设计思想和技术高速进展的背景下，如何实现工程整体设计的全面协调化，进行全面信息化和可视化设计，一直是中国水电顾问集团昆明勘测设计讨论院（简称“昆明院”）的工程师们不断追求和探究的目标。随着 BIM 技术理念的进展，以及欧特克公司一系列 BIM 设计软件的应用为昆明院带来了全新的设计思路和方式。通过实践讨论，BIM 软件平台的应用为昆明院各专业在设计方面带来了巨大的转变，在进行三维一体信息化设计进程中，从水工结构设计采纳 Autodesk Revit Structure 和 Autodesk Revit Architecture 开始，逐步到机电专业、金属机构采纳 Autodesk Revit MEP 和 Autodesk Inventor，以及施工等专业采纳AutoCAD Civil 3D、Autodesk Infrastructure Modeler（AIM），BIM 理念的实践应用得到迅速进展。AIM 提供新的支撑随着 AIM 的推出，其强大的快速建模功能与 AutoCAD Civil 3D 数据的良好接口，以及在可视化方面的优势，为规划设计、多方案比选以及方案演示等提供了强大的技术支撑，特别是在初步设计阶段，其道路、水域、植被、建筑、景观以及信息关联处理等便捷而快速的建模功能，为设计师提供了强大的表达方式 ，同时可以把在 AutoCAD Civil 3D 中精确的设计模型以及其他 GIS 数据等汇入到同一模型中，使不同种类的数据和模型得以有效整合。在昆明院，设计人员将 AIM 强大的城市规划设计功能应用到了水电工程的施工组织设计与...
