BIM基础——层叠墙的设置

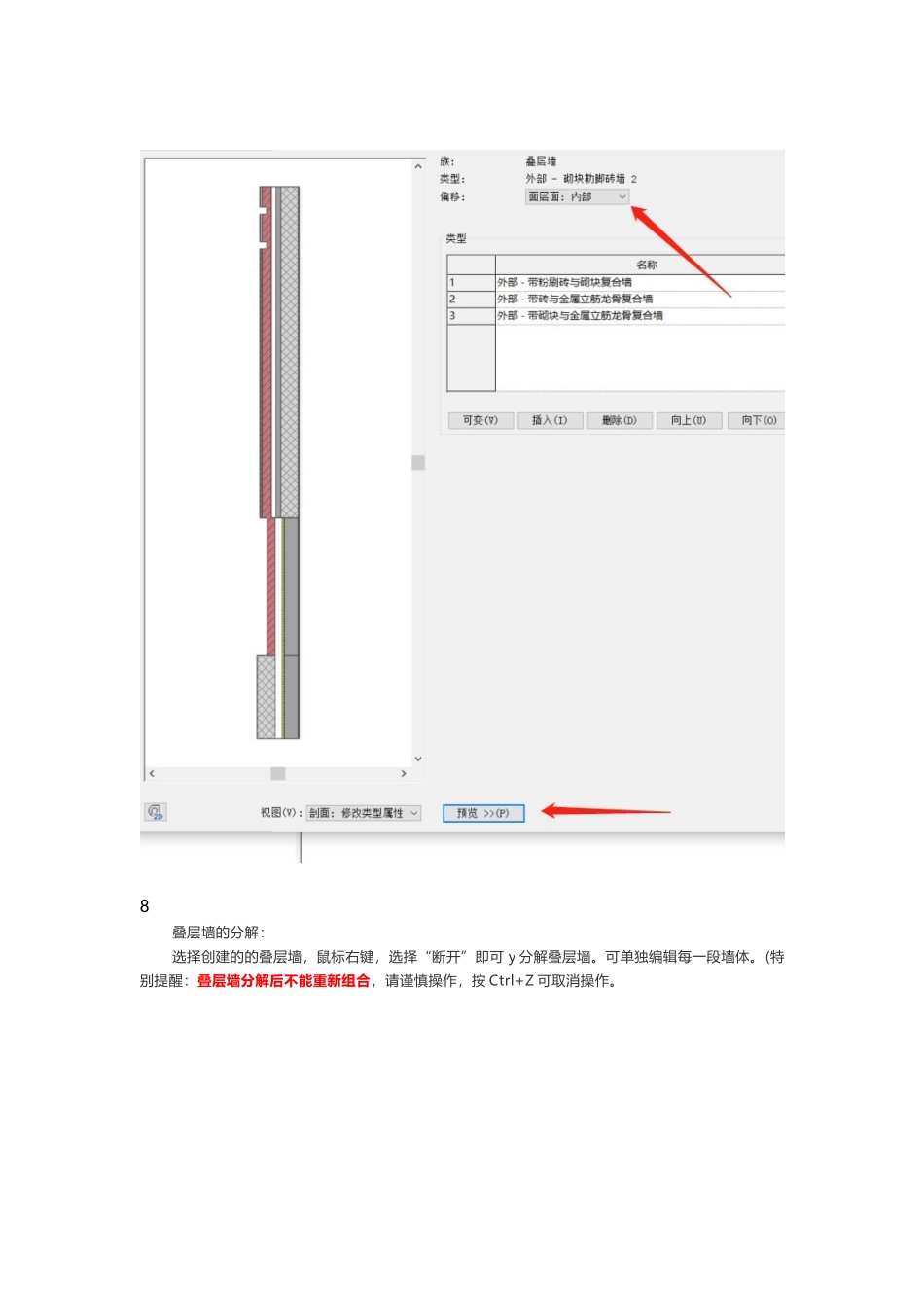

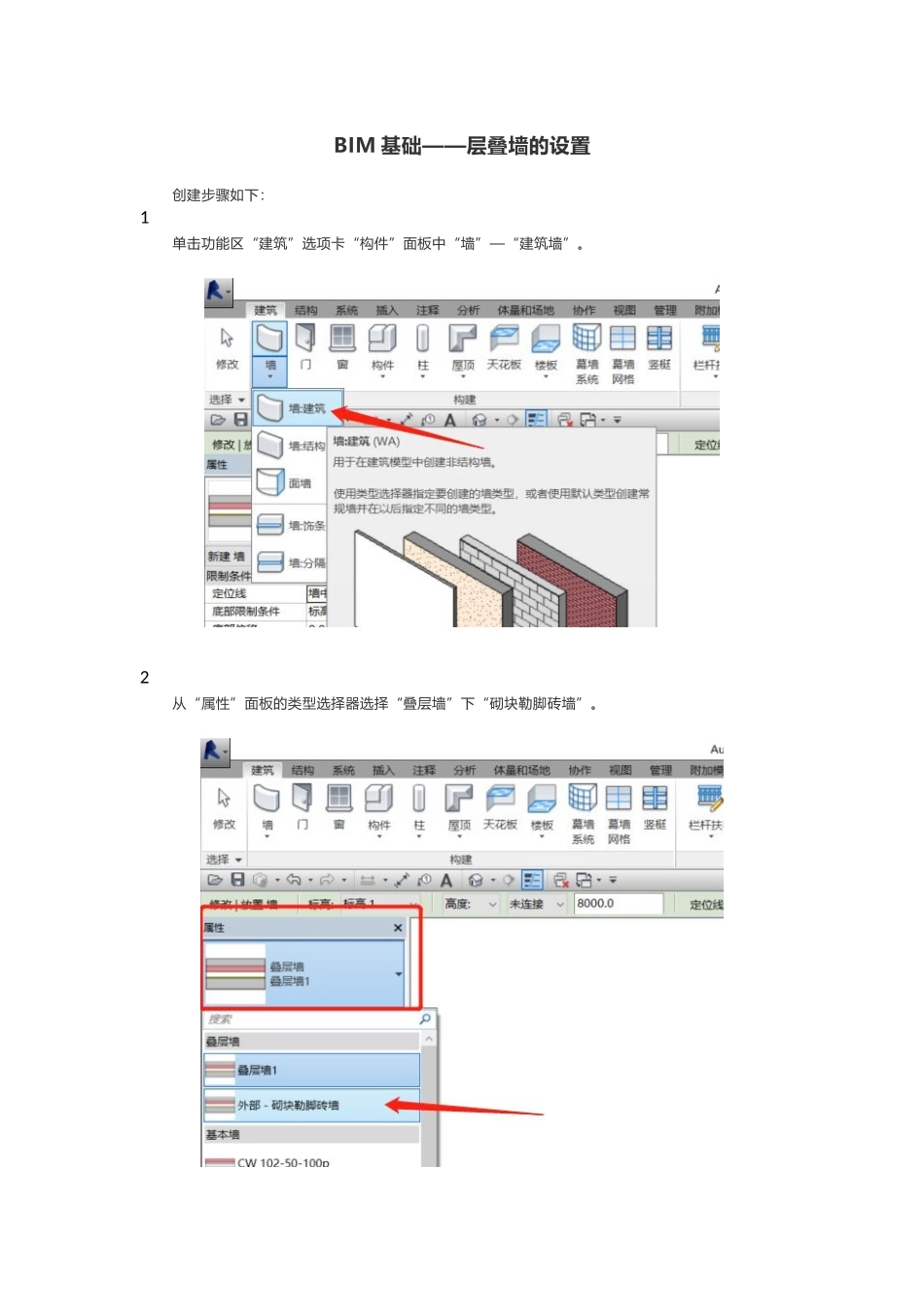

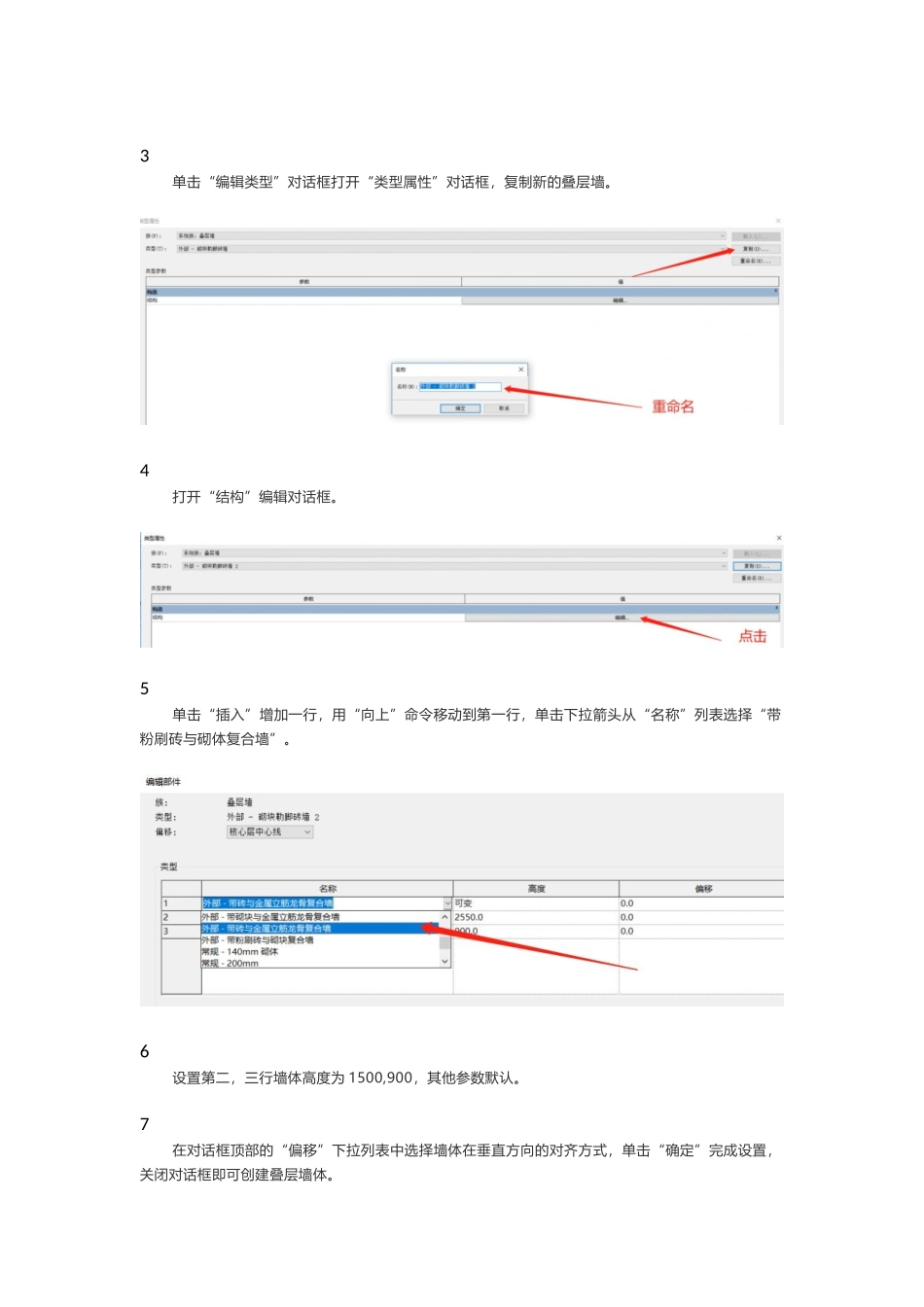

BIM 基础——层叠墙的设置创建步骤如下：1单击功能区“建筑”选项卡“构件”面板中“墙”—“建筑墙”。2从“属性”面板的类型选择器选择“叠层墙”下“砌块勒脚砖墙”。3单击“编辑类型”对话框打开“类型属性”对话框，复制新的叠层墙。4打开“结构”编辑对话框。5单击“插入”增加一行，用“向上”命令移动到第一行，单击下拉箭头从“名称”列表选择“带粉刷砖与砌体复合墙”。6设置第二，三行墙体高度为 1500,900，其他参数默认。7在对话框顶部的“偏移”下拉列表中选择墙体在垂直方向的对齐方式，单击“确定”完成设置，关闭对话框即可创建叠层墙体。8叠层墙的分解：选择创建的的叠层墙，鼠标右键，选择“断开”即可 y 分解叠层墙。可单独编辑每一段墙体。(特别提醒：叠层墙分解后不能重新组合，请谨慎操作，按 Ctrl+Z 可取消操作。
