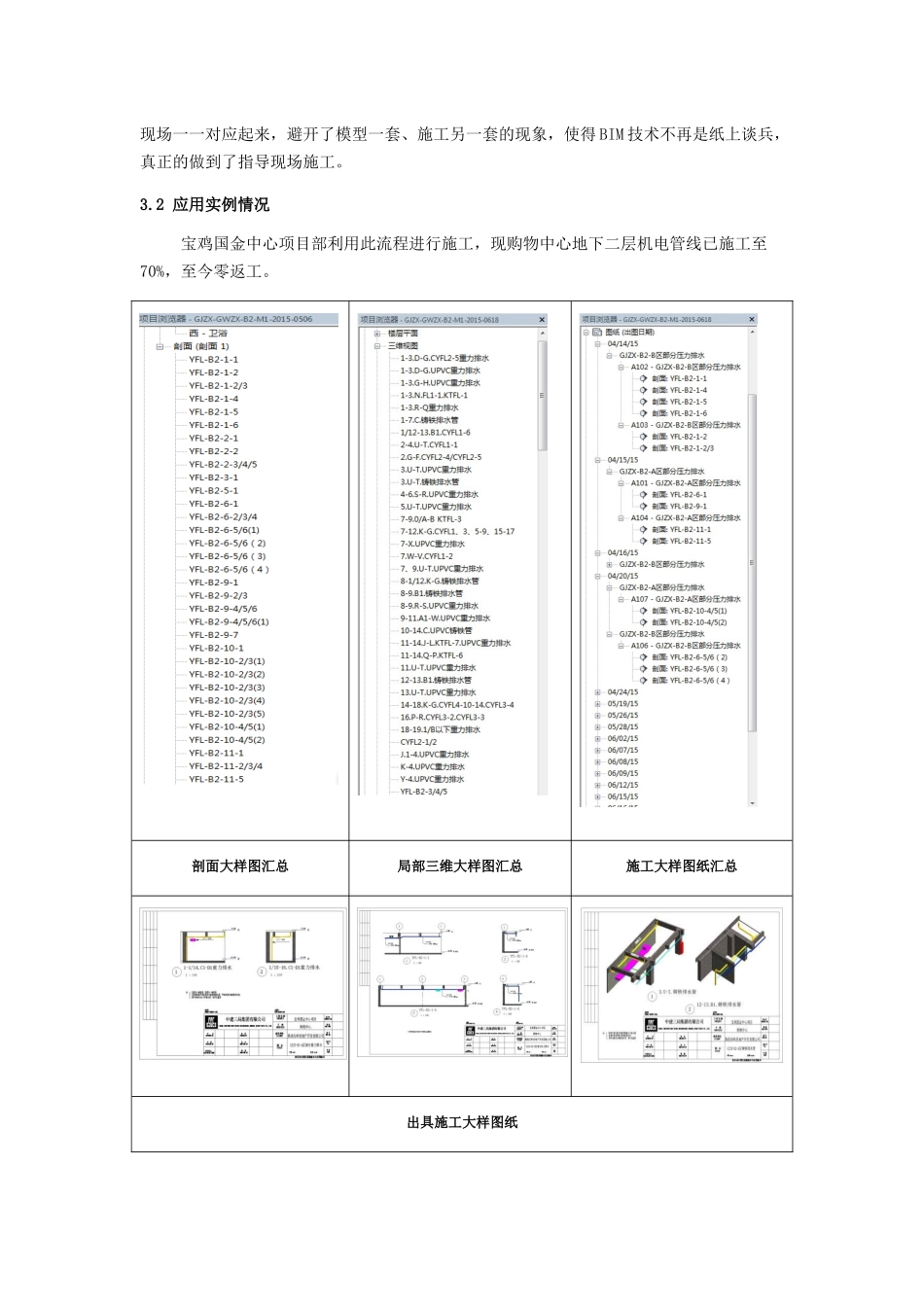

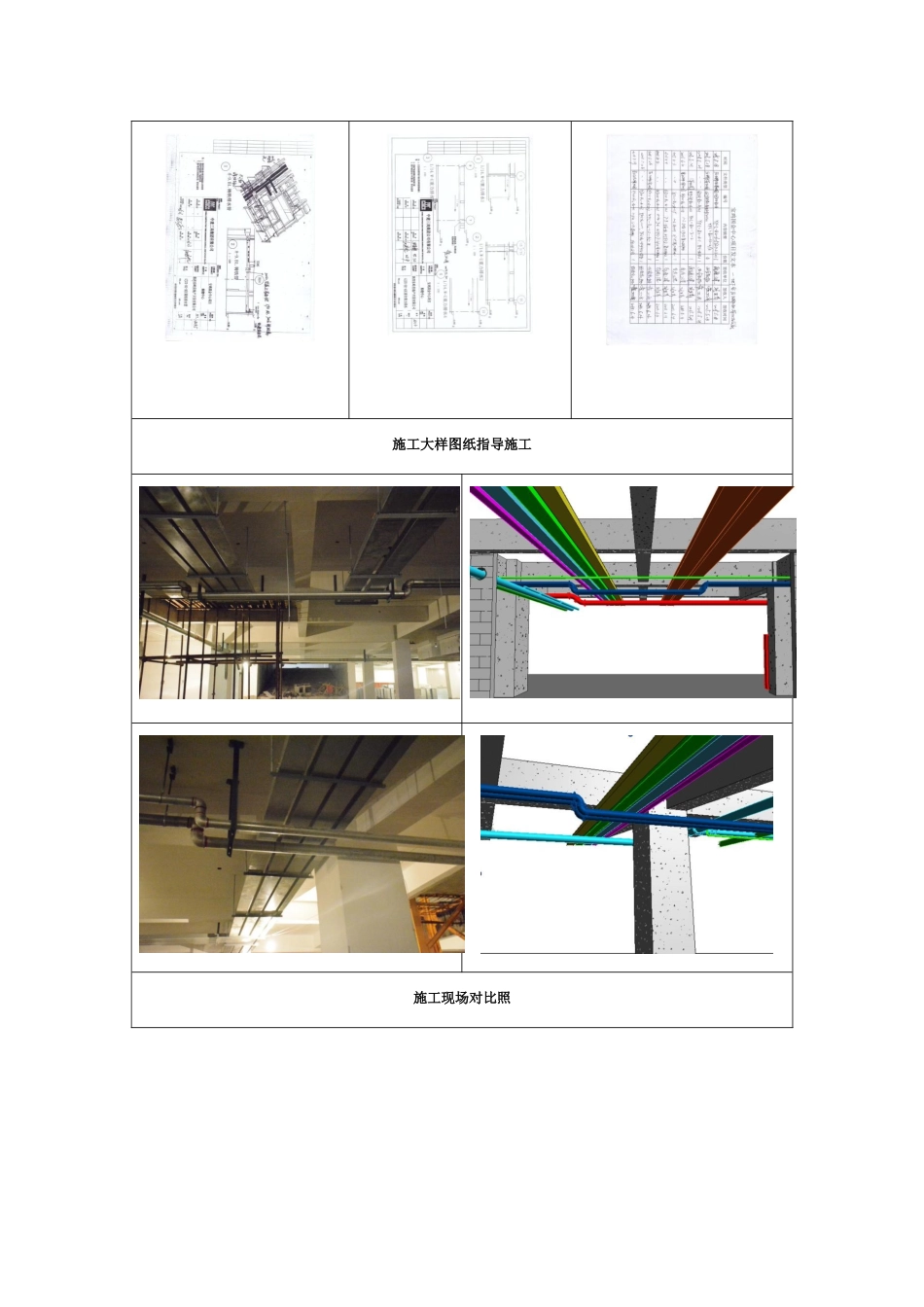

BIM 技术如何落地指导现场施工1、成果简介一直以来施工单位都在致力于讨论探究 BIM 技术落地，切实有效的指导现场施工。通过探究、实验、改善、总结形成一套 BIM 技术切实指导现场施工的出图流程。2 详细内容2.1 技术原理及操作方法机电管线庞杂交叉、路径复杂、随现场结构标高异动多，特别是面积大、管线复杂的商业、地下室等部位一般的管线综合后出具楼层平面图纸无法将模型中管线的走向、上下关系、具体翻完情形一一表达清楚。加之施工现场情况复杂，往往在施工过程中由于不可控的结构偏差、图纸上未显示的结构过梁、构造柱等原因不得不随时调整管线综合方案。为便于劳务分包清楚明了的根据管线综合图纸施工、减少因上述原因造成的返工等，建议管线综合图纸以施工大样图的形式出具，大样图形式多样，可以是局部的平面、局部的剖面、局部的三维视图。具体的实施流程如下：① 模型建立，项目人员共同审图确定管线综合排布原则② BIM 工程师对管线进行综合排布，项目人员会审，出具楼层管线综合图、各专业图纸报业主审批③ 专业工长向 BIM 工程师提供施工计划，并就施工部分模型对劳务班组进行模型可视化交底④ BIM 工程师就施工部分出具施工大样图⑤ 劳务班组拿到施工大样图后先去现场复核图示结构等情况，无异常情况即可施工。倘若现场情况与 BIM 模型冲突，则根据现场情况对模型进行调整后施工2.2 成果使用范围本建议适用于机电工程 BIM 技术指导现场施工。3 效益分析及应用情况3.1 效益分析施工大样图指导现场施工将 BIM 工程师、专业工长、劳务班组三者密切的联系了起来，在这样一个工作流程中，BIM 工程师能够根据现场情况进行管线综合，专业工长切实对管线综合方案进行了审核，劳务班组也对十分明了管线交叉部位的排布关系。当 BIM 模型与现场一一对应起来，避开了模型一套、施工另一套的现象，使得 BIM 技术不再是纸上谈兵，真正的做到了指导现场施工。3.2 应用实例情况宝鸡国金中心项目部利用此流程进行施工，现购物中心地下二层机电管线已施工至70%，至今零返工。剖面大样图汇总局部三维大样图汇总施工大样图纸汇总出具施工大样图纸施工大样图纸指导施工施工现场对比照
