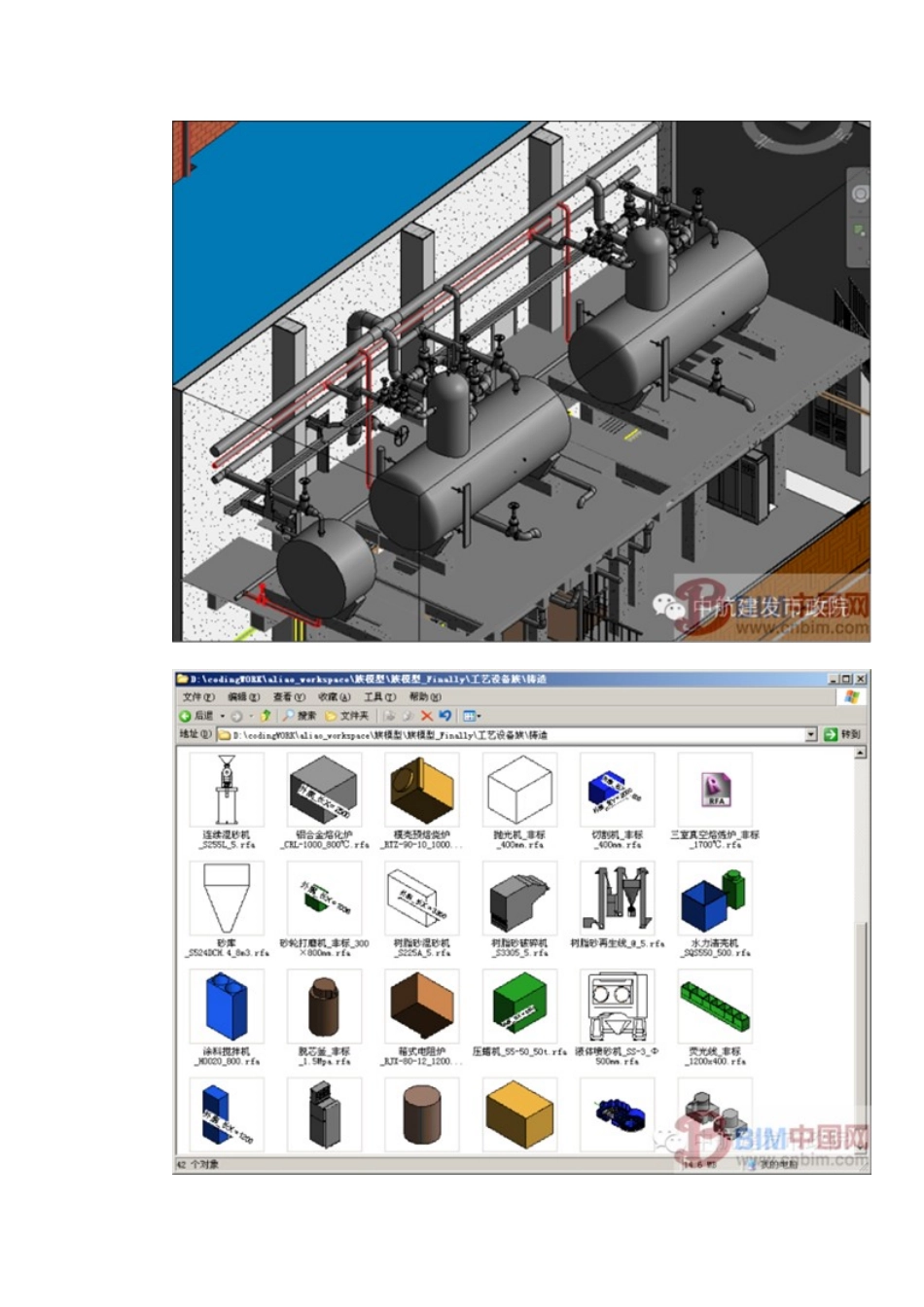

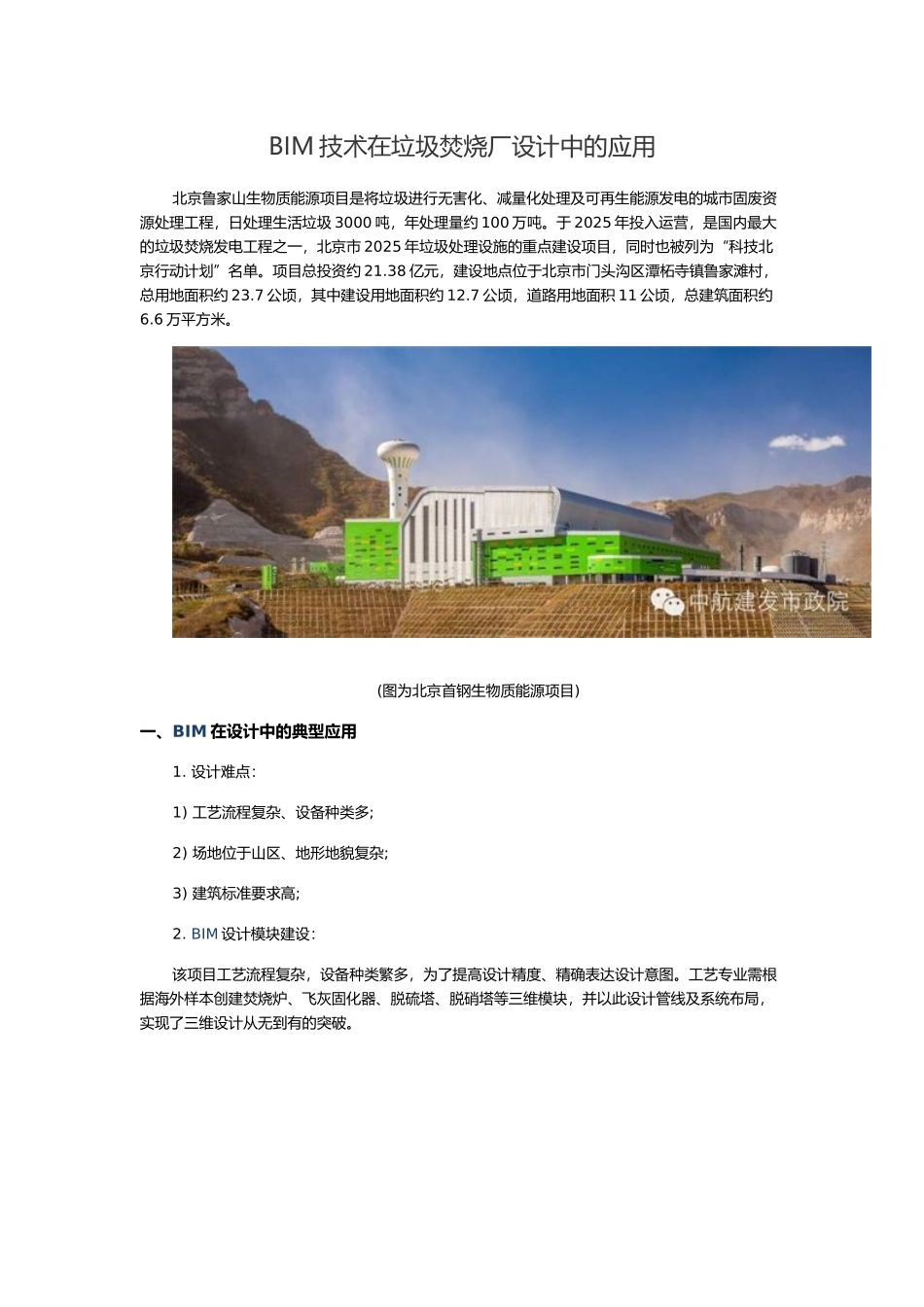

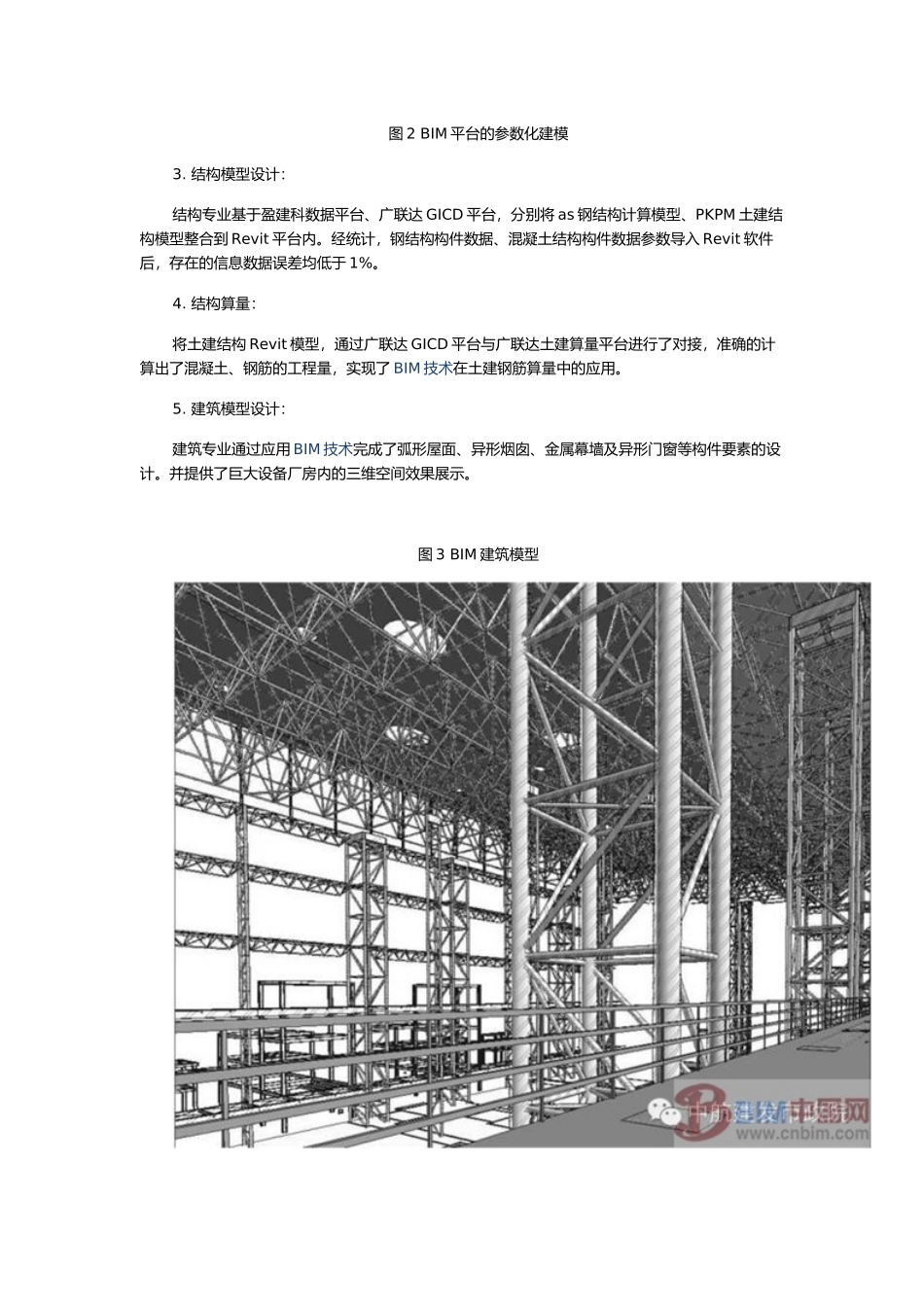

BIM 技术在垃圾焚烧厂设计中的应用北京鲁家山生物质能源项目是将垃圾进行无害化、减量化处理及可再生能源发电的城市固废资源处理工程，日处理生活垃圾 3000 吨，年处理量约 100 万吨。于 2025 年投入运营，是国内最大的垃圾焚烧发电工程之一，北京市 2025 年垃圾处理设施的重点建设项目，同时也被列为“科技北京行动计划”名单。项目总投资约 21.38 亿元，建设地点位于北京市门头沟区潭柘寺镇鲁家滩村，总用地面积约 23.7 公顷，其中建设用地面积约 12.7 公顷，道路用地面积 11 公顷，总建筑面积约6.6 万平方米。(图为北京首钢生物质能源项目)一、BIM 在设计中的典型应用1. 设计难点：1) 工艺流程复杂、设备种类多;2) 场地位于山区、地形地貌复杂;3) 建筑标准要求高;2. BIM 设计模块建设：该项目工艺流程复杂，设备种类繁多，为了提高设计精度、精确表达设计意图。工艺专业需根据海外样本创建焚烧炉、飞灰固化器、脱硫塔、脱硝塔等三维模块，并以此设计管线及系统布局，实现了三维设计从无到有的突破。图 2 BIM 平台的参数化建模3. 结构模型设计：结构专业基于盈建科数据平台、广联达 GICD 平台，分别将 as 钢结构计算模型、PKPM 土建结构模型整合到 Revit 平台内。经统计，钢结构构件数据、混凝土结构构件数据参数导入 Revit 软件后，存在的信息数据误差均低于 1%。4. 结构算量：将土建结构 Revit 模型，通过广联达 GICD 平台与广联达土建算量平台进行了对接，准确的计算出了混凝土、钢筋的工程量，实现了 BIM 技术在土建钢筋算量中的应用。5. 建筑模型设计：建筑专业通过应用 BIM 技术完成了弧形屋面、异形烟囱、金属幕墙及异形门窗等构件要素的设计。并提供了巨大设备厂房内的三维空间效果展示。图 3 BIM 建筑模型图 4 室内模型6. 设备专业模型设计：通过 BIM 协同设计手段，给排水专业完成了综合水泵间、渗沥液处理间等工程难点部位的设计。解决了用水房间内综合管路复杂、系统多样、标高变化频繁等问题。并且实现了高标准、精细化的参数化设计。电气专业完成了强、弱电系统、照明系统的设计。其中强电系统包括高低压配电装置布置、电缆敷设等。照明系统完成了灯具的选型、布置、照明系统图生成及房间照度计算等工作。图 5 电气专业 BIM 模型图 6 给排水专业 BIM 模型二、BIM 未来的应用亮点1. 施工模拟据统计，全球建筑业普遍存在生产效率不高的问题，其中 30%的施工过...
