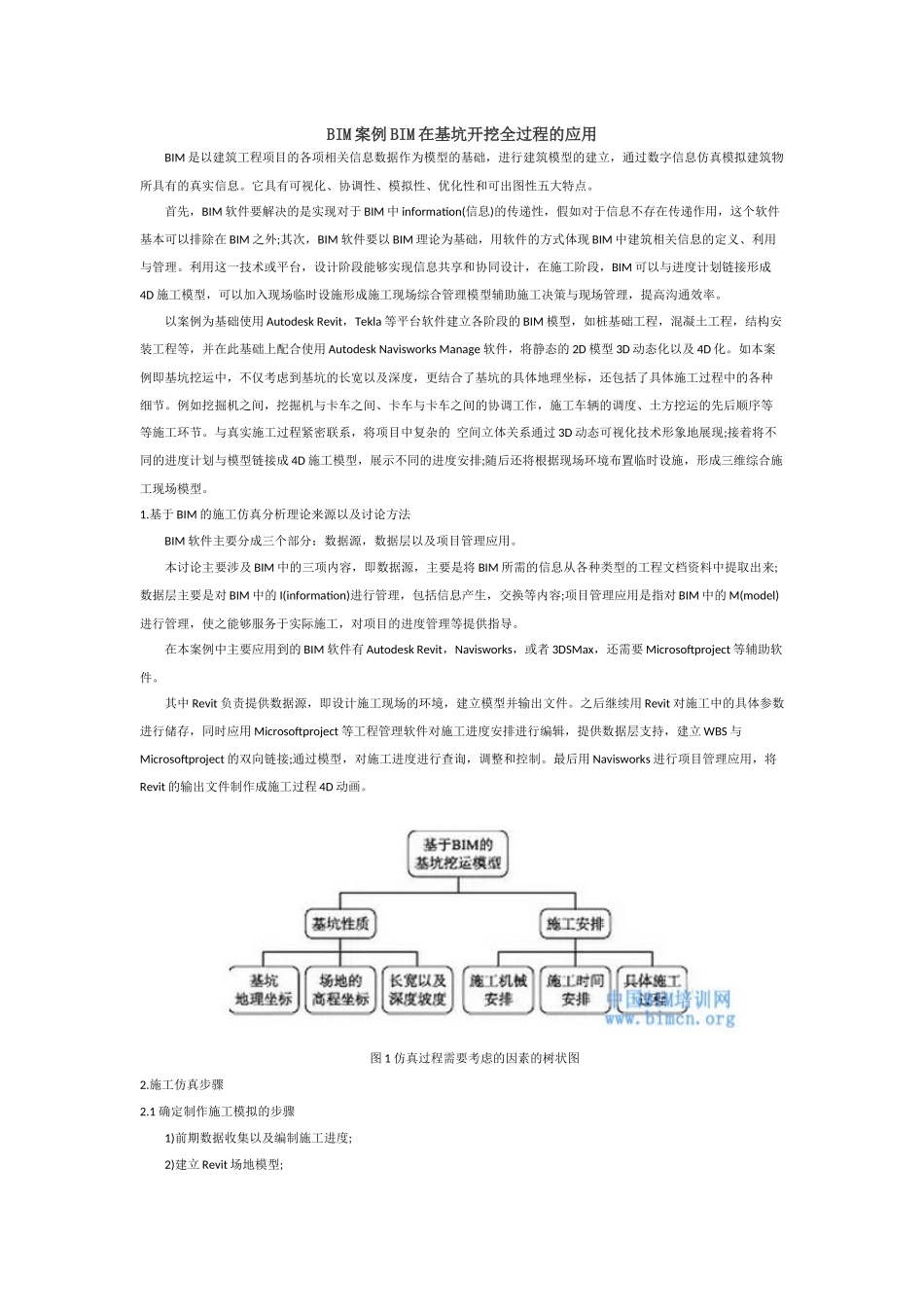

BIM案例BIM在基坑开挖全过程的应用

BIM 案例 BIM 在基坑开挖全过程的应用 BIM 是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化、协调性、模拟性、优化性和可出图性五大特点。 首先，BIM 软件要解决的是实现对于 BIM 中 information(信息)的传递性，假如对于信息不存在传递作用，这个软件基本可以排除在 BIM 之外;其次，BIM 软件要以 BIM 理论为基础，用软件的方式体现 BIM 中建筑相关信息的定义、利用与管理。利用这一技术或平台，设计阶段能够实现信息共享和协同设计，在施工阶段，BIM 可以与进度计划链接形成4D 施工模型，可以加入现场临时设施形成施工现场综合管理模型辅助施工决策与现场管理，提高沟通效率。 以案例为基础使用 Autodesk Revit，Tekla 等平台软件建立各阶段的 BIM 模型，如桩基础工程，混凝土工程，结构安装工程等，并在此基础上配合使用 Autodesk Navisworks Manage 软件，将静态的 2D 模型 3D 动态化以及 4D 化。如本案例即基坑挖运中，不仅考虑到基坑的长宽以及深度，更结合了基坑的具体地理坐标，还包括了具体施工过程中的各种细节。例如挖掘机之间，挖掘机与卡车之间、卡车与卡车之间的协调工作，施工车辆的调度、土方挖运的先后顺序等等施工环节。与真实施工过程紧密联系，将项目中复杂的 空间立体关系通过 3D 动态可视化技术形象地展现;接着将不同的进度计划与模型链接成 4D 施工模型，展示不同的进度安排;随后还将根据现场环境布置临时设施，形成三维综合施工现场模型。1.基于 BIM 的施工仿真分析理论来源以及讨论方法 BIM 软件主要分成三个部分：数据源，数据层以及项目管理应用。 本讨论主要涉及 BIM 中的三项内容，即数据源，主要是将 BIM 所需的信息从各种类型的工程文档资料中提取出来;数据层主要是对 BIM 中的 I(information)进行管理，包括信息产生，交换等内容;项目管理应用是指对 BIM 中的 M(model)进行管理，使之能够服务于实际施工，对项目的进度管理等提供指导。 在本案例中主要应用到的 BIM 软件有 Autodesk Revit，Navisworks，或者 3DSMax，还需要 Microsoftproject 等辅助软件。 其中 Revit 负责提供数据源，即设计施工现场的环境，建立模型并输出文件。之后继续用 Revit 对施工中的具体参数进行储存，同时应用 Microsoftproject 等工程管理软件对施工进度安排进行编辑，提供...
