BIM案例八爪鱼七星级酒店BIM应用纪实

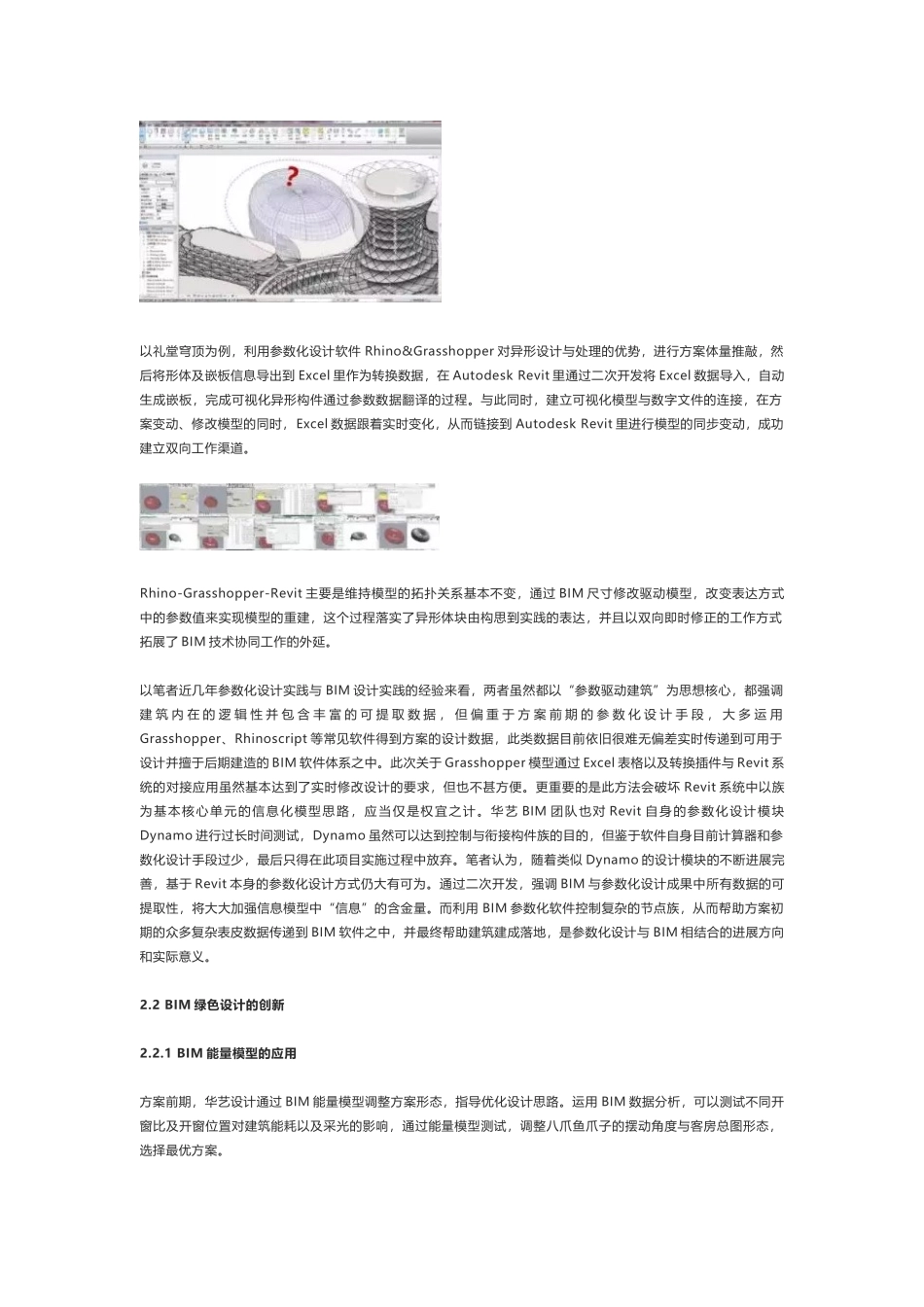

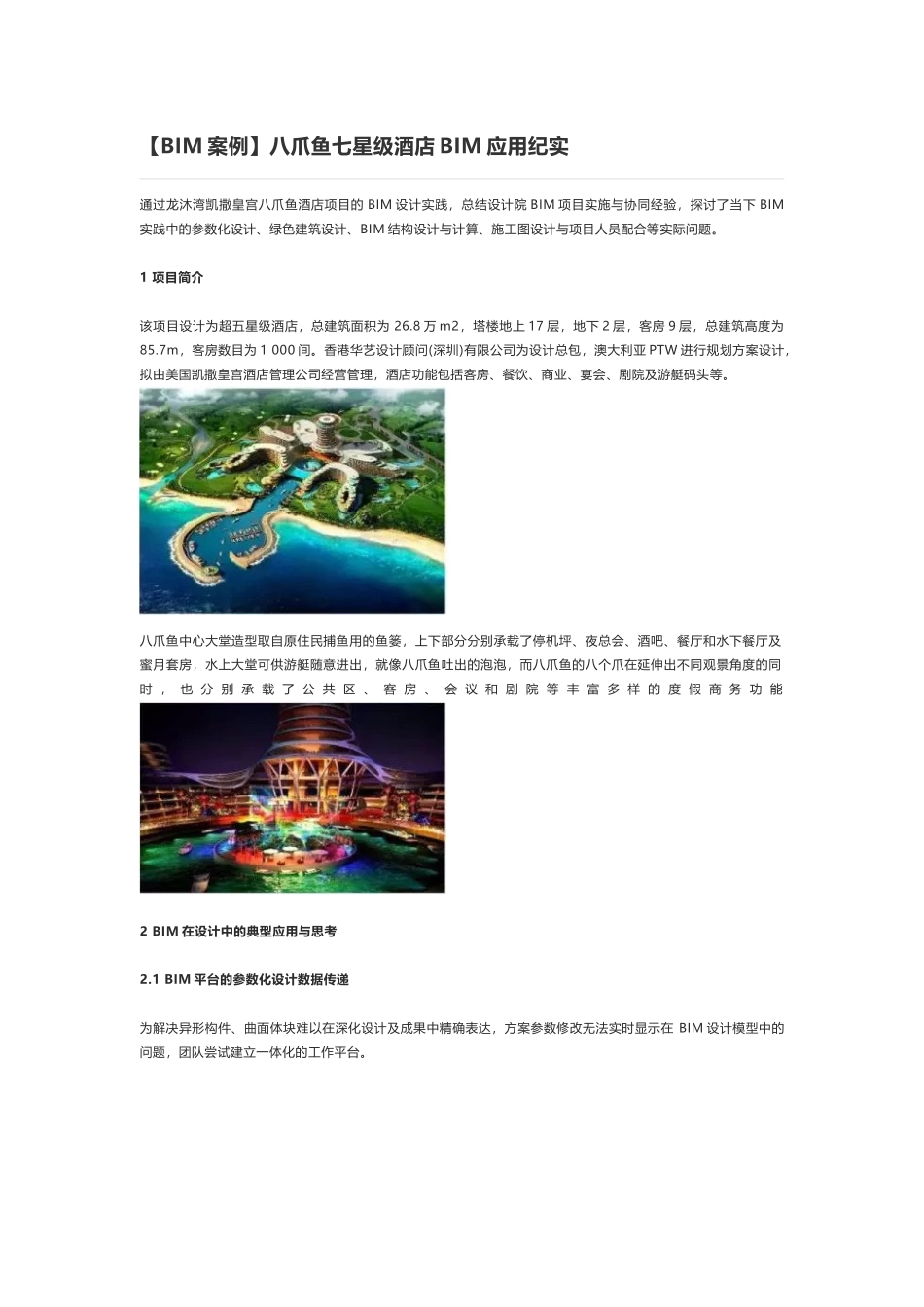

【BIM 案例】八爪鱼七星级酒店 BIM 应用纪实通过龙沐湾凯撒皇宫八爪鱼酒店项目的 BIM 设计实践，总结设计院 BIM 项目实施与协同经验，探讨了当下 BIM实践中的参数化设计、绿色建筑设计、BIM 结构设计与计算、施工图设计与项目人员配合等实际问题。 1 项目简介该项目设计为超五星级酒店，总建筑面积为 26.8 万 m2，塔楼地上 17 层，地下 2 层，客房 9 层，总建筑高度为85.7m，客房数目为 1 000 间。香港华艺设计顾问(深圳)有限公司为设计总包，澳大利亚 PTW 进行规划方案设计，拟由美国凯撒皇宫酒店管理公司经营管理，酒店功能包括客房、餐饮、商业、宴会、剧院及游艇码头等。八爪鱼中心大堂造型取自原住民捕鱼用的鱼篓，上下部分分别承载了停机坪、夜总会、酒吧、餐厅和水下餐厅及蜜月套房，水上大堂可供游艇随意进出，就像八爪鱼吐出的泡泡，而八爪鱼的八个爪在延伸出不同观景角度的同时 ， 也 分 别 承 载 了 公 共 区 、 客 房 、 会 议 和 剧 院 等 丰 富 多 样 的 度 假 商 务 功 能2 BIM 在设计中的典型应用与思考2.1 BIM 平台的参数化设计数据传递为解决异形构件、曲面体块难以在深化设计及成果中精确表达，方案参数修改无法实时显示在 BIM 设计模型中的问题，团队尝试建立一体化的工作平台。 以礼堂穹顶为例，利用参数化设计软件 Rhino&Grasshopper 对异形设计与处理的优势，进行方案体量推敲，然后将形体及嵌板信息导出到 Excel 里作为转换数据，在 Autodesk Revit 里通过二次开发将 Excel 数据导入，自动生成嵌板，完成可视化异形构件通过参数数据翻译的过程。与此同时，建立可视化模型与数字文件的连接，在方案变动、修改模型的同时，Excel 数据跟着实时变化，从而链接到 Autodesk Revit 里进行模型的同步变动，成功建立双向工作渠道。 Rhino-Grasshopper-Revit 主要是维持模型的拓扑关系基本不变，通过 BIM 尺寸修改驱动模型，改变表达方式中的参数值来实现模型的重建，这个过程落实了异形体块由构思到实践的表达，并且以双向即时修正的工作方式拓展了 BIM 技术协同工作的外延。以笔者近几年参数化设计实践与 BIM 设计实践的经验来看，两者虽然都以“参数驱动建筑”为思想核心，都强调建 筑 内 在 的 逻 辑 性 并 包 含 丰 富 的 可 提 取 数 据 ， 但 偏 重 于 方 案 前 期 的 参 数 化 设 计 手 段 ， ...
