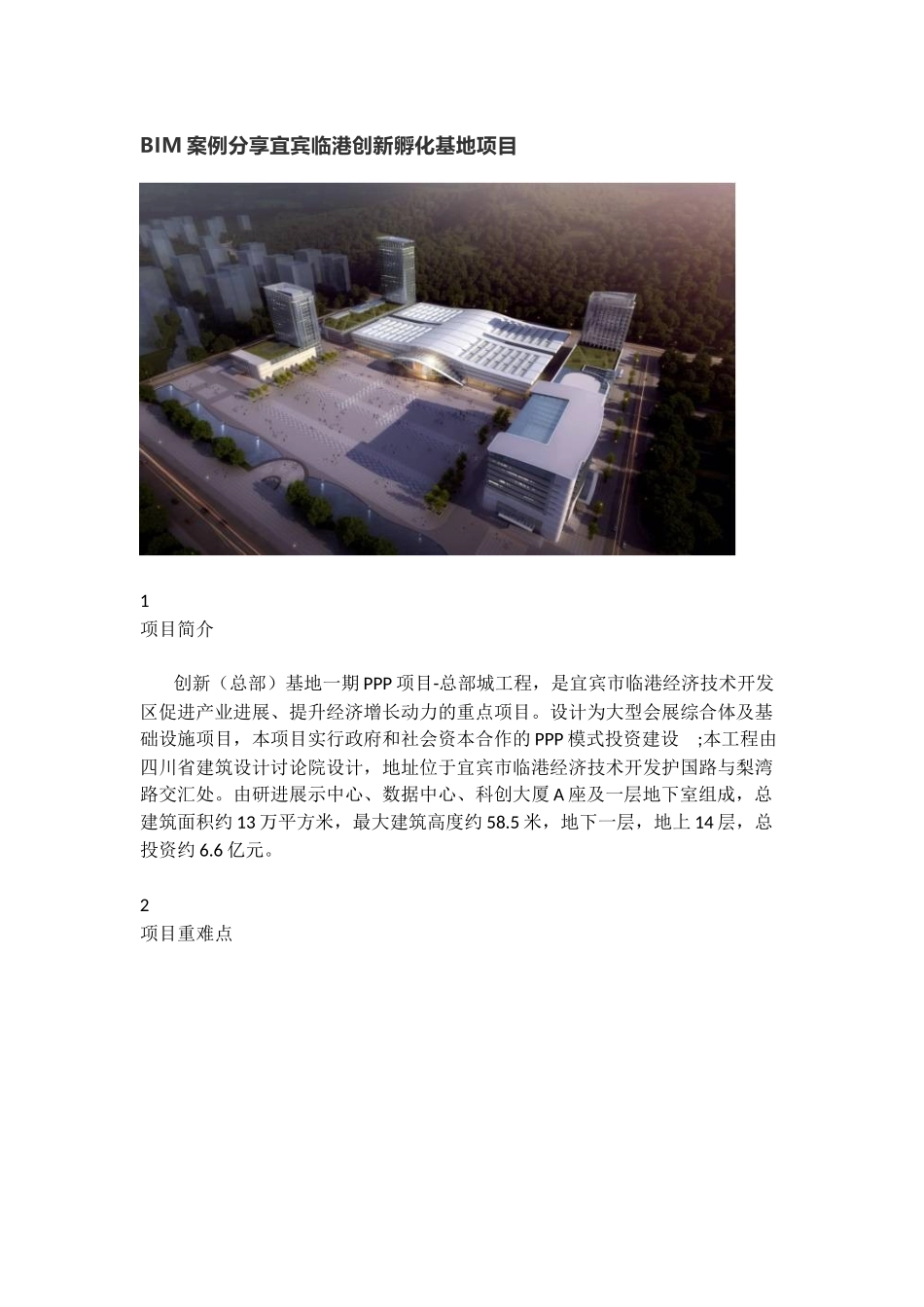

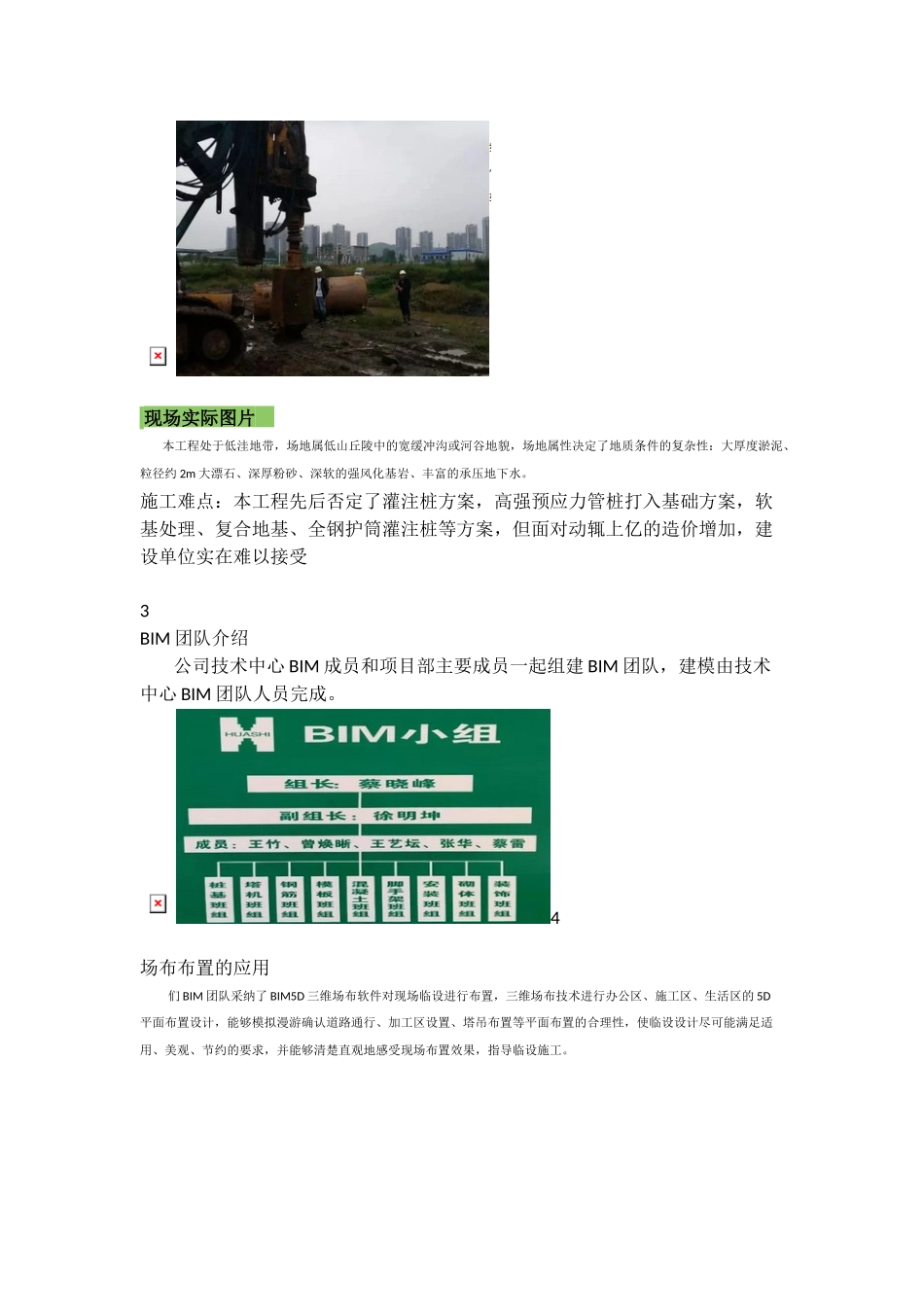

BIM 案例分享宜宾临港创新孵化基地项目1项目简介 创新（总部）基地一期 PPP 项目-总部城工程，是宜宾市临港经济技术开发区促进产业进展、提升经济增长动力的重点项目。设计为大型会展综合体及基础设施项目，本项目实行政府和社会资本合作的 PPP 模式投资建设 ;本工程由四川省建筑设计讨论院设计，地址位于宜宾市临港经济技术开发护国路与梨湾路交汇处。由研进展示中心、数据中心、科创大厦 A 座及一层地下室组成，总建筑面积约 13 万平方米，最大建筑高度约 58.5 米，地下一层，地上 14 层，总投资约 6.6 亿元。2项目重难点 现场实际图片 本工程处于低洼地带，场地属低山丘陵中的宽缓冲沟或河谷地貌，场地属性决定了地质条件的复杂性：大厚度淤泥、粒径约 2m 大漂石、深厚粉砂、深软的强风化基岩、丰富的承压地下水。施工难点：本工程先后否定了灌注桩方案，高强预应力管桩打入基础方案，软基处理、复合地基、全钢护筒灌注桩等方案，但面对动辄上亿的造价增加，建设单位实在难以接受3BIM 团队介绍 公司技术中心 BIM 成员和项目部主要成员一起组建 BIM 团队，建模由技术中心 BIM 团队人员完成。4场布布置的应用 们 BIM 团队采纳了 BIM5D 三维场布软件对现场临设进行布置，三维场布技术进行办公区、施工区、生活区的 5D平面布置设计，能够模拟漫游确认道路通行、加工区设置、塔吊布置等平面布置的合理性，使临设设计尽可能满足适用、美观、节约的要求，并能够清楚直观地感受现场布置效果，指导临设施工。5模型建立-模型整合 模型是 BIM 的重要载体，我们要应用 BIM，前提是根据项目的需要建立好模型；本项目土建模型采纳广联达土建算量软件创建，钢筋模型采纳广联达钢筋算量软件创建；机电模型采纳 revit 创建，钢结构模型采纳 tekla 创建，场布模型采纳广联达 BIM 施工现场布置软件创建，最后用 BIM5D 各专业模型整合；形成项目完整的 BIM 模型。6项目应用点6.1 质量安全管理 针对于工程施工过程中质量安全问题反应不及时、问题责任难以追溯等问题，现场管理人员可通过手机端质量和安全问题进行问题收集，并通过直接拍照，问题描述，责任指定的方式直接推送给相关责任人，现场管理人员通过 web 端直接查看所发生的问题，每周开质量安全例会时进行任务认领；BIM5D PC 端将所有发生的问题进行梳理，定位到模型中，方便后期查看。6.2 5D 进度管理 集进度实际情况、完成进度跟踪与校核，通过...
