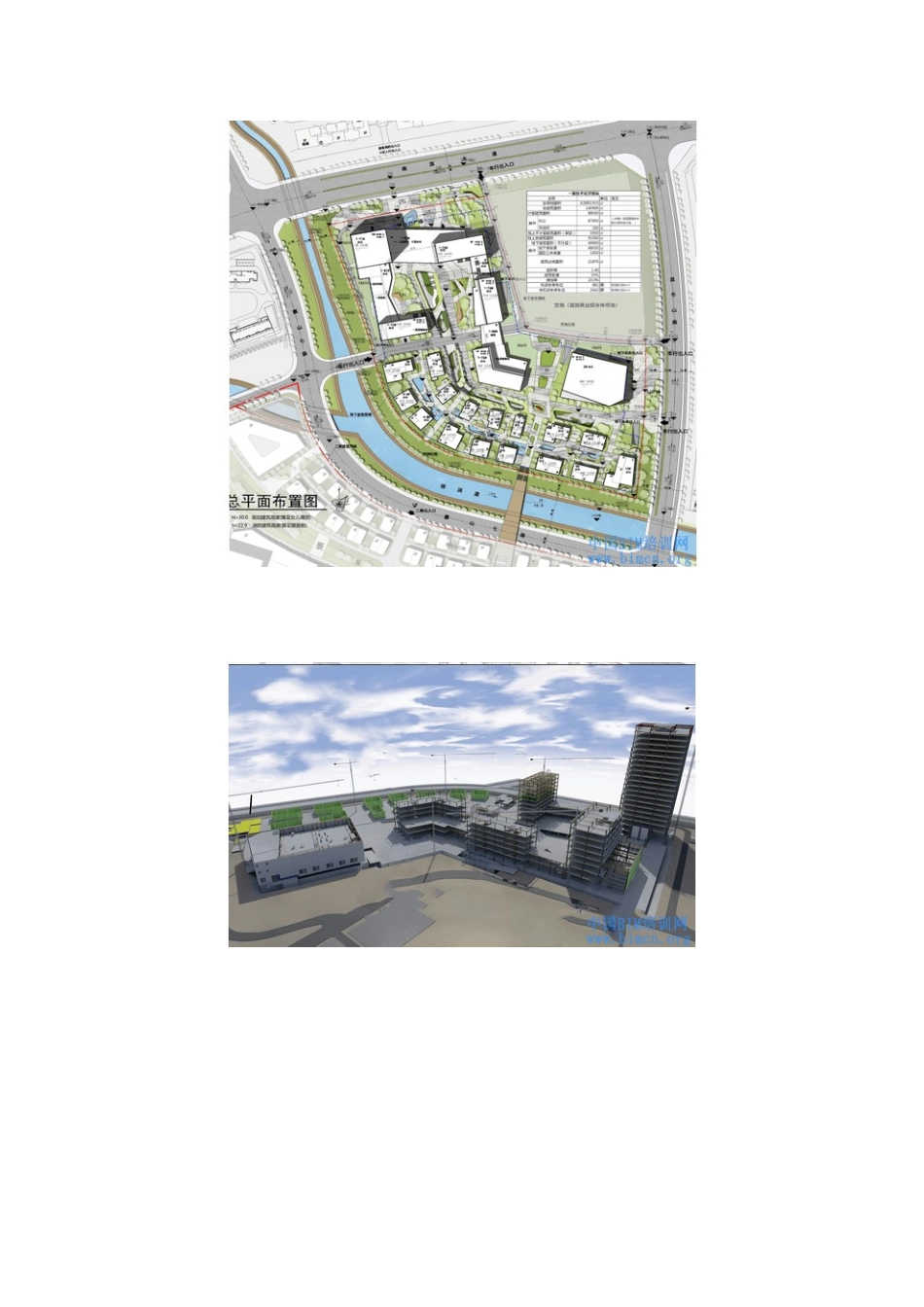

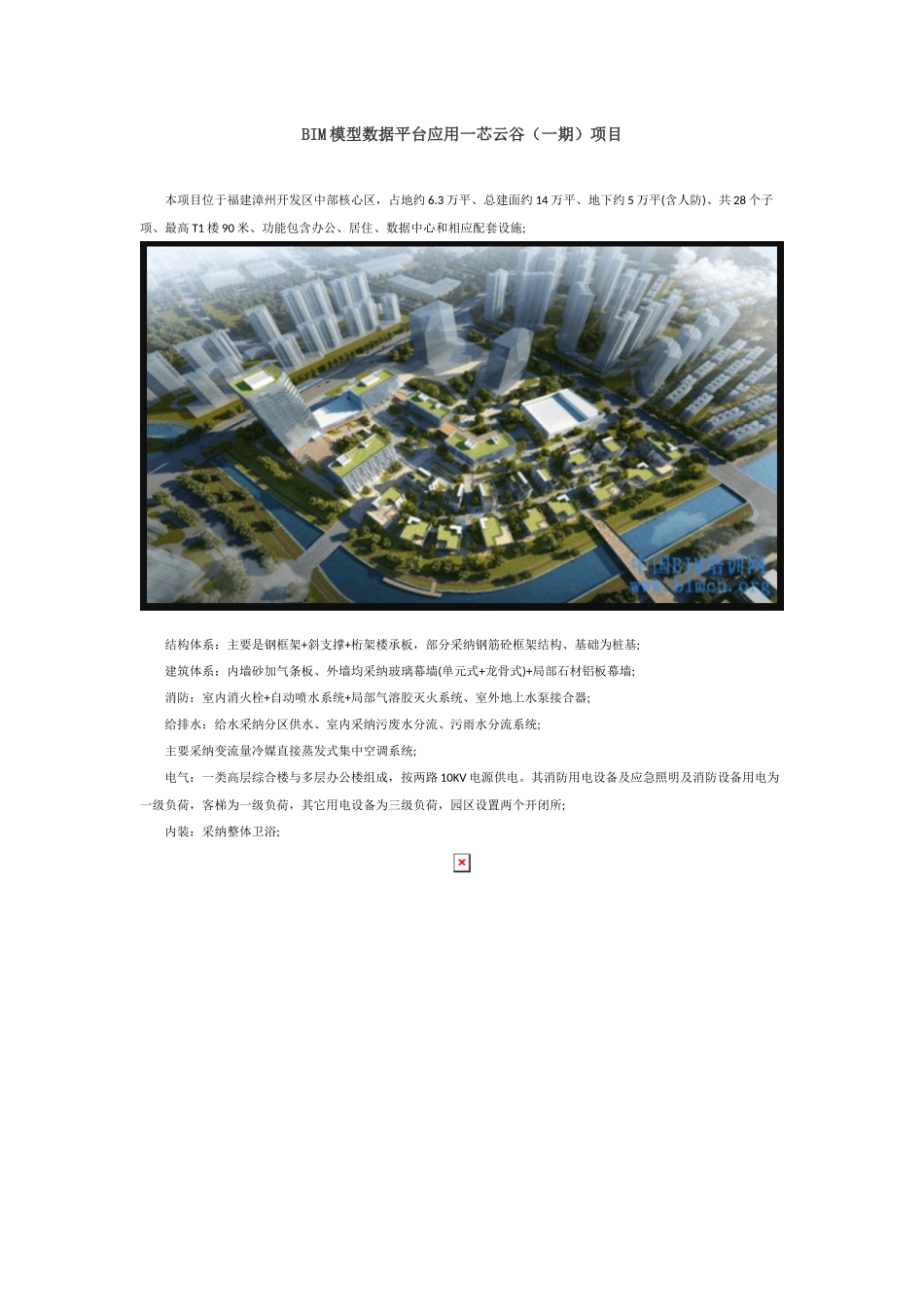

BIM 模型数据平台应用一芯云谷（一期）项目 本项目位于福建漳州开发区中部核心区，占地约 6.3 万平、总建面约 14 万平、地下约 5 万平(含人防)、共 28 个子项、最高 T1 楼 90 米、功能包含办公、居住、数据中心和相应配套设施; 结构体系：主要是钢框架+斜支撑+桁架楼承板，部分采纳钢筋砼框架结构、基础为桩基; 建筑体系：内墙砂加气条板、外墙均采纳玻璃幕墙(单元式+龙骨式)+局部石材铝板幕墙; 消防：室内消火栓+自动喷水系统+局部气溶胶灭火系统、室外地上水泵接合器; 给排水：给水采纳分区供水、室内采纳污废水分流、污雨水分流系统; 主要采纳变流量冷媒直接蒸发式集中空调系统; 电气：一类高层综合楼与多层办公楼组成，按两路 10KV 电源供电。其消防用电设备及应急照明及消防设备用电为一级负荷，客梯为一级负荷，其它用电设备为三级负荷，园区设置两个开闭所; 内装：采纳整体卫浴; 模型应用——设计+深化 发现 350 处设计问题!解决上千处管线碰撞!优化了车道与车位标高! 模型应用——施工 现场移动端协同材料进场及安装 数据应用——空间 数据应用——时间 虚拟标准——模型 【BIM 模型】如何设计标准： 即可满足设计的建筑、结构、水、暖、电，也要符合施工的分部、子分部、分项工程，同时也要符合成本的科目、子目、合约划分，这些都要对模型分类、构件分类、构件信息和参数进行标准化。模型出图、族(GDL)库建设、数据标准。 【Revit 族】如何设计标准： 1.施工与深化“一键” 转换 2.可快速出二维施工图 3.可提清单和物料单 4.快速匹配项目信息 5.可多方协同工作 虚拟标准——“参数、信息” 标准可以应用互联网协同转换城数据和模型，数据和模型通过平台就可实现服务价值。
