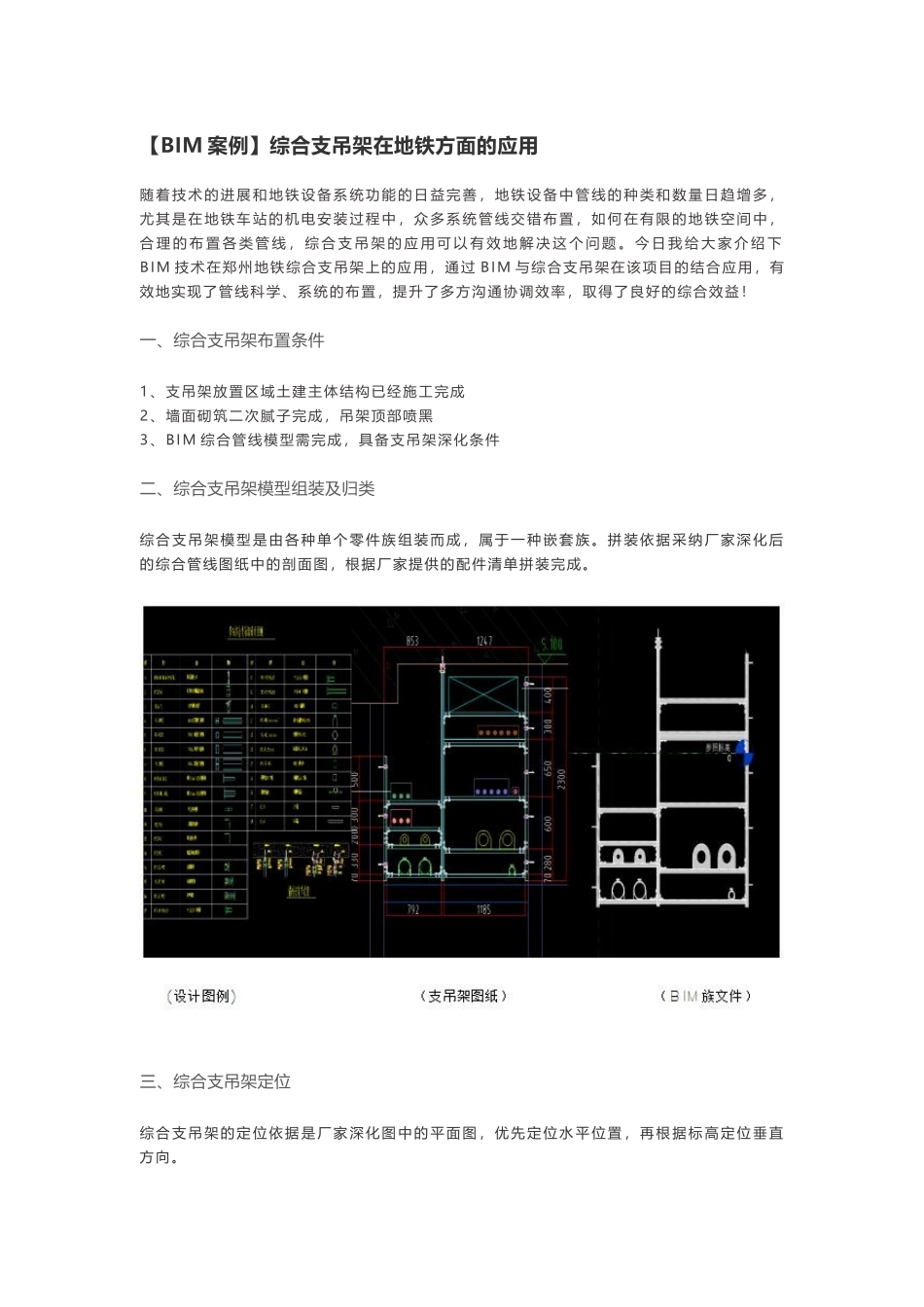

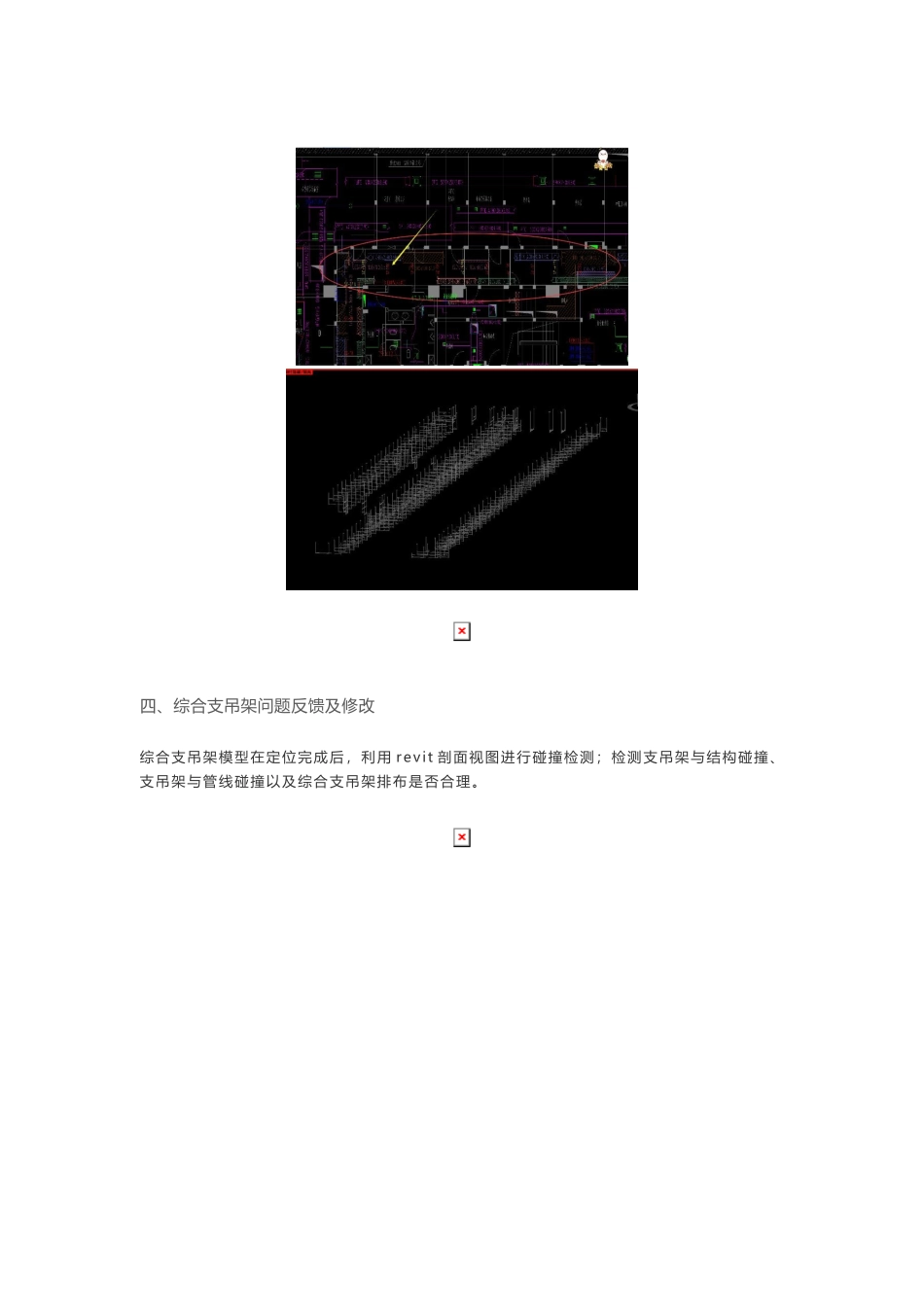

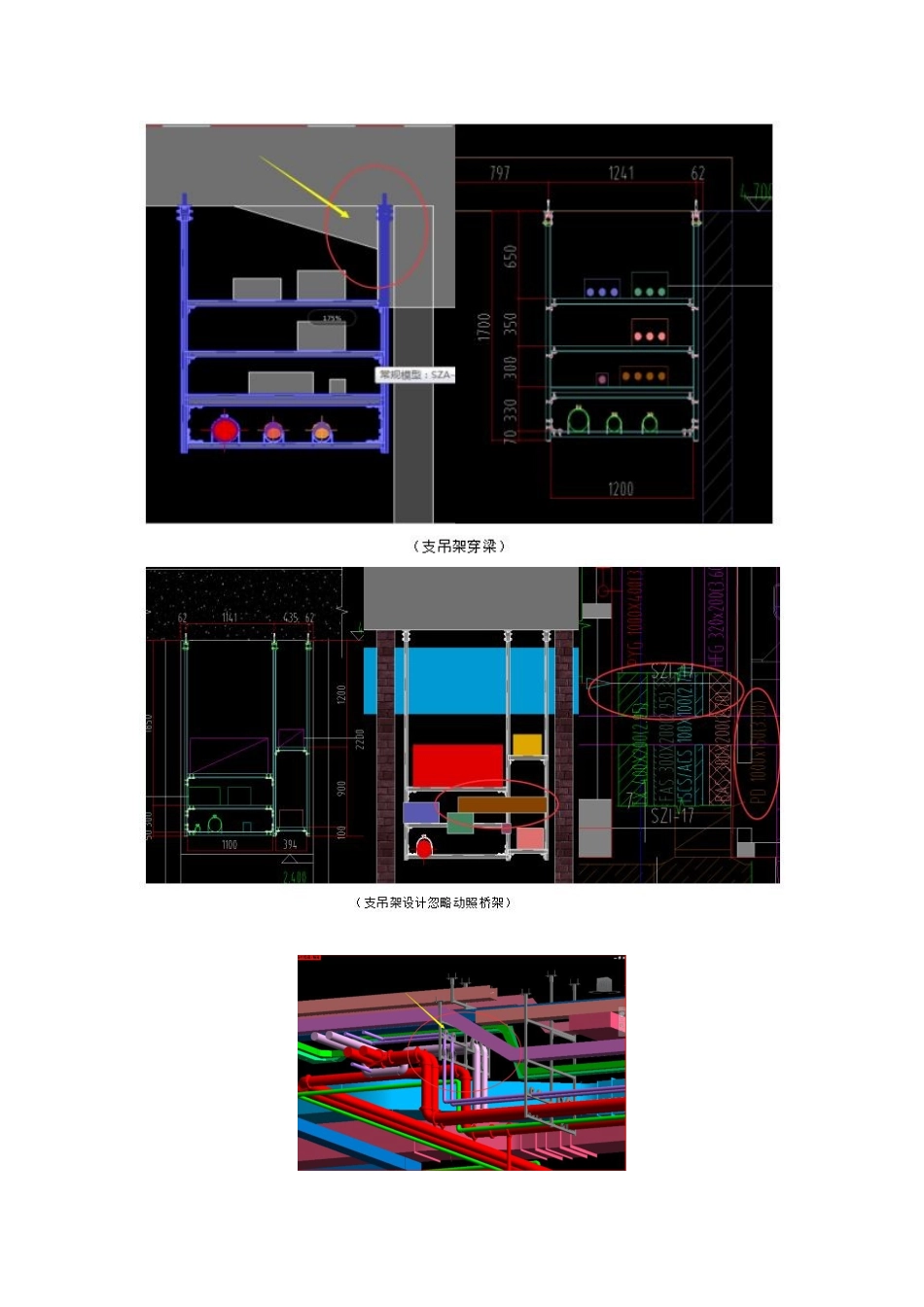

【BIM 案例】综合支吊架在地铁方面的应用随 着 技 术 的 进 展 和 地 铁 设 备 系 统 功 能 的 日 益 完 善 ， 地 铁 设 备 中 管 线 的 种 类 和 数 量 日 趋 增 多 ，尤 其 是 在 地 铁 车 站 的 机 电 安 装 过 程 中 ， 众 多 系 统 管 线 交 错 布 置 ， 如 何 在 有 限 的 地 铁 空 间 中 ，合 理 的 布 置 各 类 管 线 ， 综 合 支 吊 架 的 应 用 可 以 有 效 地 解 决 这 个 问 题 。 今 日 我 给 大 家 介 绍 下BIM 技术在郑州地铁综合支吊架上的应用，通过 BIM 与综合支吊架在该项目的结合应用，有效地实现了管线科学、系统的布置，提升了多方沟通协调效率，取得了良好的综合效益！一、综合支吊架布置条件1、支吊架放置区域土建主体结构已经施工完成2、墙面砌筑二次腻子完成，吊架顶部喷黑3、BIM 综合管线模型需完成，具备支吊架深化条件二、综合支吊架模型组装及归类综 合 支 吊 架 模 型 是 由 各 种 单 个 零 件 族 组 装 而 成 ， 属 于 一 种 嵌 套 族 。 拼 装 依 据 采 纳 厂 家 深 化 后的综合管线图纸中的剖面图，根据厂家提供的配件清单拼装完成。三、综合支吊架定位综 合 支 吊 架 的 定 位 依 据 是 厂 家 深 化 图 中 的 平 面 图 ， 优 先 定 位 水 平 位 置 ， 再 根 据 标 高 定 位 垂 直方向。四、综合支吊架问题反馈及修改综合支吊架模型在定位完成后，利用 revit 剖面视图进行碰撞检测；检测支吊架与结构碰撞、支吊架与管线碰撞以及综合支吊架排布是否合理。（综合支吊架及管线深化前）（综合支吊架及管线深化后）五、模型应用在完成碰撞检测，并根据碰撞检测调整模型后，进入模型应用阶段。可根据施工需求，导出各支架剖面图。利用各剖面图指导现场施工。（支吊架剖面出图）（支吊架剖面出图）
