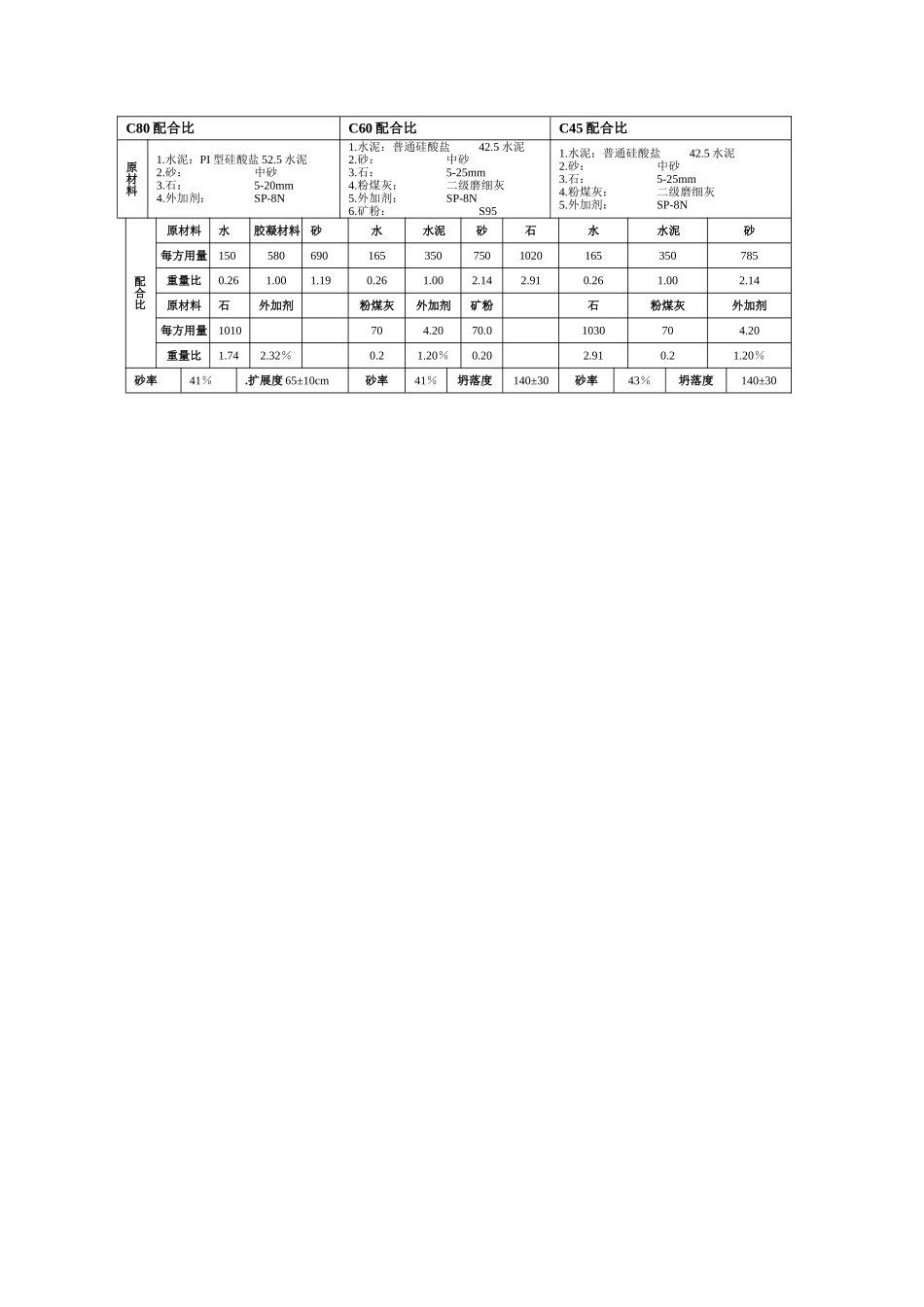

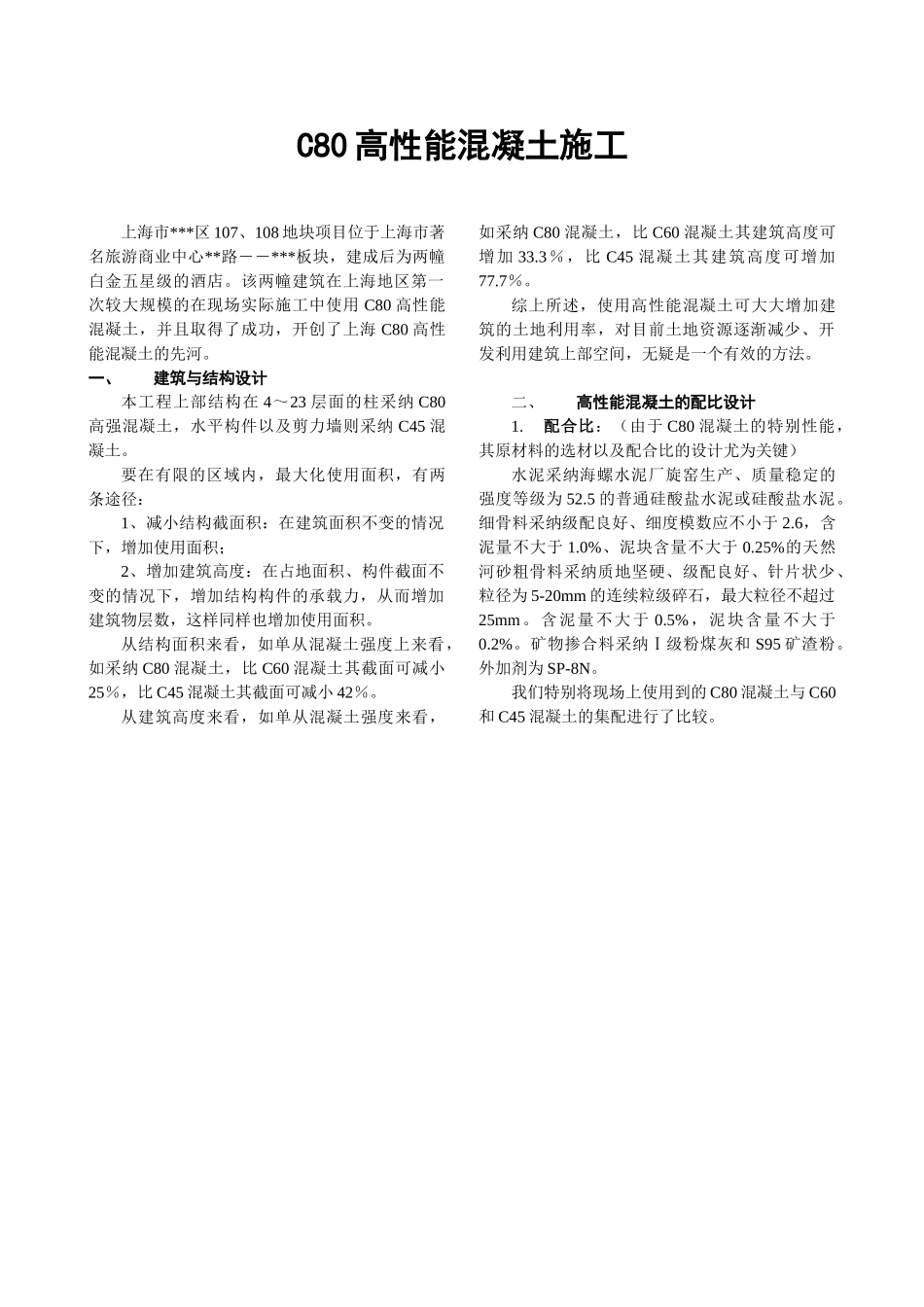

C80 高性能混凝土施工上海市***区 107、108 地块项目位于上海市著名旅游商业中心**路――***板块，建成后为两幢白金五星级的酒店。该两幢建筑在上海地区第一次较大规模的在现场实际施工中使用 C80 高性能混凝土，并且取得了成功，开创了上海 C80 高性能混凝土的先河。一、建筑与结构设计本工程上部结构在 4～23 层面的柱采纳 C80高强混凝土，水平构件以及剪力墙则采纳 C45 混凝土。要在有限的区域内，最大化使用面积，有两条途径：1、减小结构截面积：在建筑面积不变的情况下，增加使用面积；2、增加建筑高度：在占地面积、构件截面不变的情况下，增加结构构件的承载力，从而增加建筑物层数，这样同样也增加使用面积。从结构面积来看，如单从混凝土强度上来看，如采纳 C80 混凝土，比 C60 混凝土其截面可减小25％，比 C45 混凝土其截面可减小 42％。从建筑高度来看，如单从混凝土强度来看，如采纳 C80 混凝土，比 C60 混凝土其建筑高度可增加 33.3％，比 C45 混凝土其建筑高度可增加77.7％。综上所述，使用高性能混凝土可大大增加建筑的土地利用率，对目前土地资源逐渐减少、开发利用建筑上部空间，无疑是一个有效的方法。二、高性能混凝土的配比设计1.配合比：（由于 C80 混凝土的特别性能，其原材料的选材以及配合比的设计尤为关键）水泥采纳海螺水泥厂旋窑生产、质量稳定的强度等级为 52.5 的普通硅酸盐水泥或硅酸盐水泥。细骨料采纳级配良好、细度模数应不小于 2.6，含泥量不大于 1.0%、泥块含量不大于 0.25%的天然河砂粗骨料采纳质地坚硬、级配良好、针片状少、粒径为 5-20mm 的连续粒级碎石，最大粒径不超过25mm。含泥量不大于 0.5%，泥块含量不大于0.2%。矿物掺合料采纳Ⅰ级粉煤灰和 S95 矿渣粉。外加剂为 SP-8N。我们特别将现场上使用到的 C80 混凝土与 C60和 C45 混凝土的集配进行了比较。C80 配合比C60 配合比C45 配合比原材料1.水泥：PI 型硅酸盐 52.5 水泥2.砂：中砂3.石：5-20mm4.外加剂：SP-8N1.水泥：普通硅酸盐42.5 水泥2.砂：中砂3.石：5-25mm4.粉煤灰：二级磨细灰5.外加剂：SP-8N6.矿粉：S951.水泥：普通硅酸盐42.5 水泥2.砂：中砂3.石：5-25mm4.粉煤灰：二级磨细灰5.外加剂：SP-8N配合比原材料水胶凝材料砂水水泥砂石水水泥砂每方用量1505806901653507501020165350785重量比0.261.001.190.261.002.142.910.261.002.14原材料石外加剂粉煤灰外加剂矿粉石粉煤灰外加剂每方用...
