cfg桩复合地基施工方案

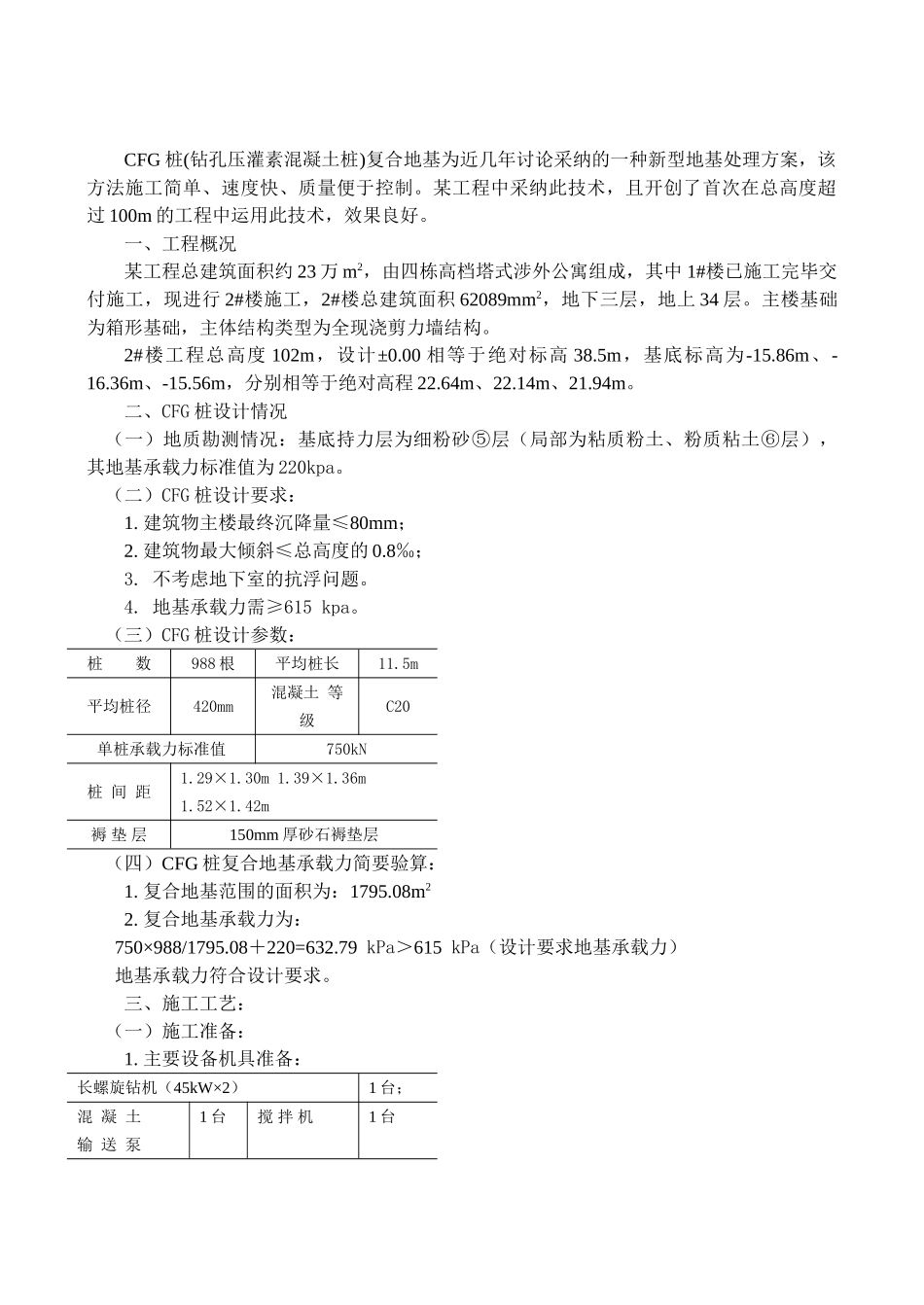

CFG 桩复合地基施工CFG 桩(钻孔压灌素混凝土桩)复合地基为近几年讨论采纳的一种新型地基处理方案，该方法施工简单、速度快、质量便于控制。某工程中采纳此技术，且开创了首次在总高度超过 100m 的工程中运用此技术，效果良好。一、工程概况某工程总建筑面积约 23 万 m2，由四栋高档塔式涉外公寓组成，其中 1#楼已施工完毕交付施工，现进行 2#楼施工，2#楼总建筑面积 62089mm2，地下三层，地上 34 层。主楼基础为箱形基础，主体结构类型为全现浇剪力墙结构。2#楼工程总高度 102m，设计±0.00 相等于绝对标高 38.5m，基底标高为-15.86m、-16.36m、-15.56m，分别相等于绝对高程 22.64m、22.14m、21.94m。二、CFG 桩设计情况（一）地质勘测情况：基底持力层为细粉砂⑤层（局部为粘质粉土、粉质粘土⑥层），其地基承载力标准值为 220kpa。（二）CFG 桩设计要求：1. 建筑物主楼最终沉降量≤80mm；2. 建筑物最大倾斜≤总高度的 0.8‰；3. 不考虑地下室的抗浮问题。4. 地基承载力需≥615 kpa。（三）CFG 桩设计参数：桩 数988 根平均桩长11.5m平均桩径420mm混凝土 等 级C20单桩承载力标准值750kN桩 间 距1.29×1.30m 1.39×1.36m 1.52×1.42m褥 垫 层150mm 厚砂石褥垫层（四）CFG 桩复合地基承载力简要验算：1. 复合地基范围的面积为：1795.08m22. 复合地基承载力为：750×988/1795.08＋220=632.79 kPa＞615 kPa（设计要求地基承载力）地基承载力符合设计要求。三、施工工艺：（一）施工准备：1. 主要设备机具准备：长螺旋钻机（45kW×2）1 台；混 凝 土输 送 泵1 台搅 拌 机1 台坍落度测筒1 个试块模具2 套配 电 箱1 台经 纬 仪1 台水 准 仪1 台2. 材料准备：水泥：32.5#普通硅酸盐水泥；碎石：粒径 5-20mm；砂子：细中砂，含泥量≤5%； 粉煤灰。3. 劳力准备：施工总指挥1 人技术负责1 人质 检 员1 人钻机操作6 人钻机记录2 人钻机指挥2 人搅拌机操作3 人上 料20 人4. 现场条件⑴ 基槽开挖完毕，预留土层厚度（300mm），并办理好中间验收记录。⑵ 总包单位对 CFG 桩施工单位做好测量交底。（包括基槽的高程、控制轴线网、等）⑶ CFG 桩施工单位测量人员对基槽槽地底标高进行复测，根据总包单位提供的控制轴线定出 2 个轴线控制点。（二）施工方法：工艺流程：桩位放点→搅拌混凝土→长螺旋钻机就位、成孔→压灌素混凝土→边提升钻杆，边压灌素混凝土→成桩、桩体...
