Cru-sell大桥——BIM在施工阶段的应用

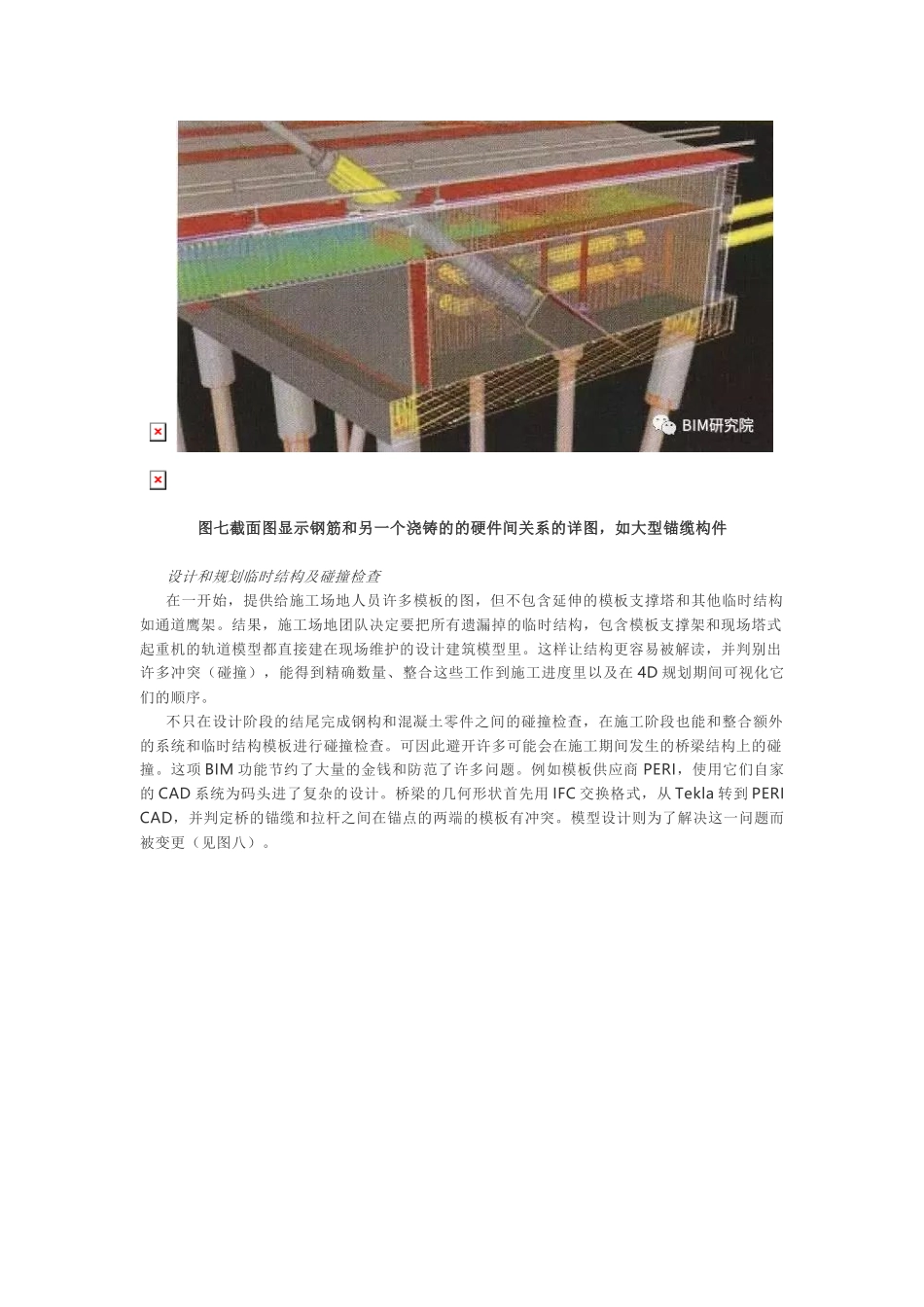

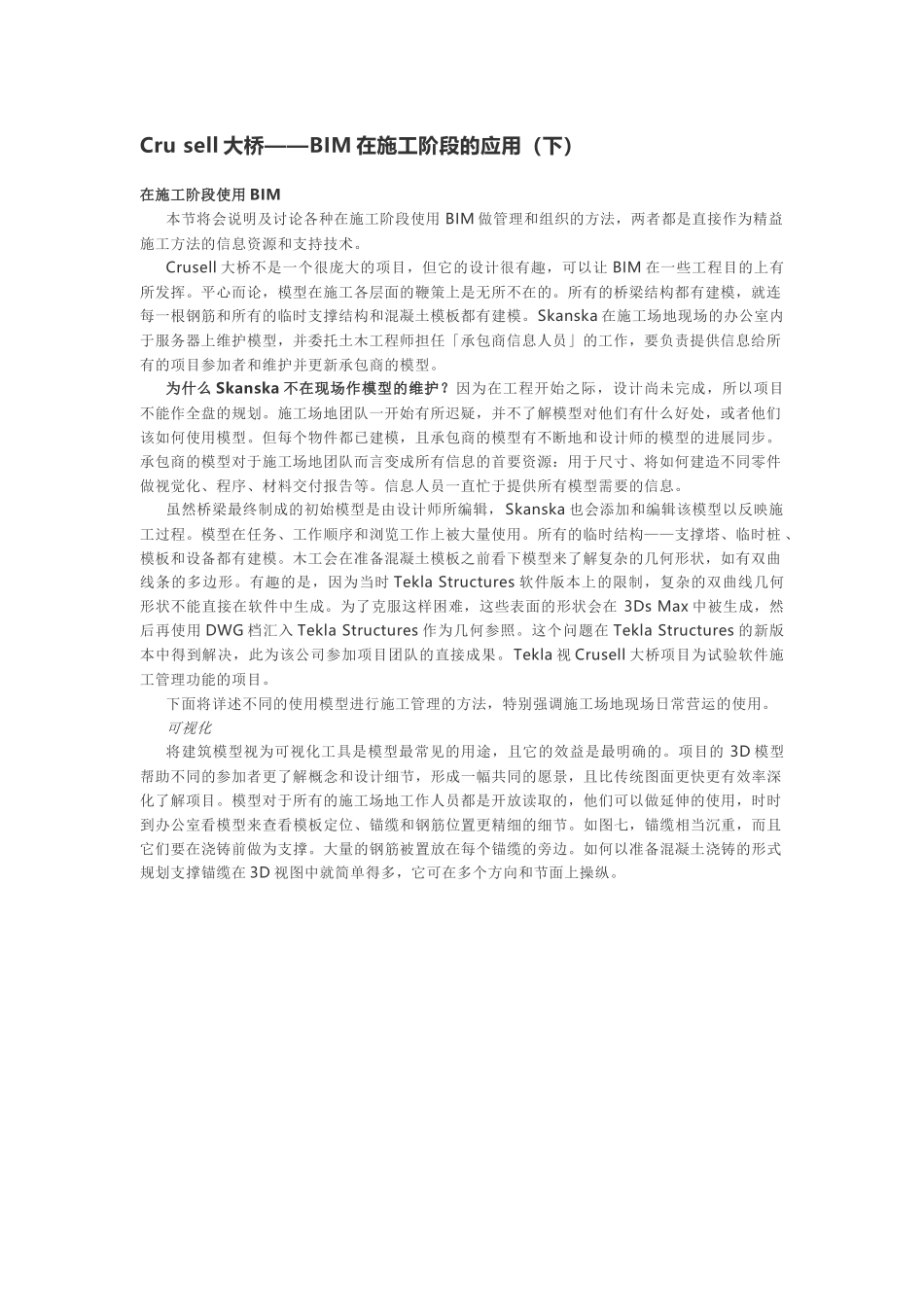

Cru sell 大桥——BIM 在施工阶段的应用（下）在施工阶段使用 BIM本节将会说明及讨论各种在施工阶段使用 BIM 做管理和组织的方法，两者都是直接作为精益施工方法的信息资源和支持技术。Crusell 大桥不是一个很庞大的项目，但它的设计很有趣，可以让 BIM 在一些工程目的上有所发挥。平心而论，模型在施工各层面的鞭策上是无所不在的。所有的桥梁结构都有建模，就连每一根钢筋和所有的临时支撑结构和混凝土模板都有建模。Skanska 在施工场地现场的办公室内于服务器上维护模型，并委托土木工程师担任「承包商信息人员」的工作，要负责提供信息给所有的项目参加者和维护并更新承包商的模型。为什么 Skanska 不在现场作模型的维护？因为在工程开始之际，设计尚未完成，所以项目不能作全盘的规划。施工场地团队一开始有所迟疑，并不了解模型对他们有什么好处，或者他们该如何使用模型。但每个物件都已建模，且承包商的模型有不断地和设计师的模型的进展同步。承包商的模型对于施工场地团队而言变成所有信息的首要资源：用于尺寸、将如何建造不同零件做视觉化、程序、材料交付报告等。信息人员一直忙于提供所有模型需要的信息。虽然桥梁最终制成的初始模型是由设计师所编辑， Skanska 也会添加和编辑该模型以反映施工过程。模型在任务、工作顺序和浏览工作上被大量使用。所有的临时结构——支撑塔、临时桩 、模板和设备都有建模。木工会在准备混凝土模板之前看下模型来了解复杂的几何形状，如有双曲线条的多边形。有趣的是，因为当时 Tekla Structures 软件版本上的限制，复杂的双曲线几何形状不能直接在软件中生成。为了克服这样困难，这些表面的形状会在 3Ds Max 中被生成，然后再使用 DWG 档汇入 Tekla Structures 作为几何参照。这个问题在 Tekla Structures 的新版本中得到解决，此为该公司参加项目团队的直接成果。Tekla 视 Crusell 大桥项目为试验软件施工管理功能的项目。下面将详述不同的使用模型进行施工管理的方法，特别强调施工场地现场日常营运的使用。可视化将建筑模型视为可视化工具是模型最常见的用途，且它的效益是最明确的。项目的 3D 模型帮助不同的参加者更了解概念和设计细节，形成一幅共同的愿景，且比传统图面更快更有效率深化了解项目。模型对于所有的施工场地工作人员都是开放读取的，他们可以做延伸的使用，时时到办公室看模型来查看模板定位、锚缆和钢筋位置更精细的细节。如图七，锚缆相当...
