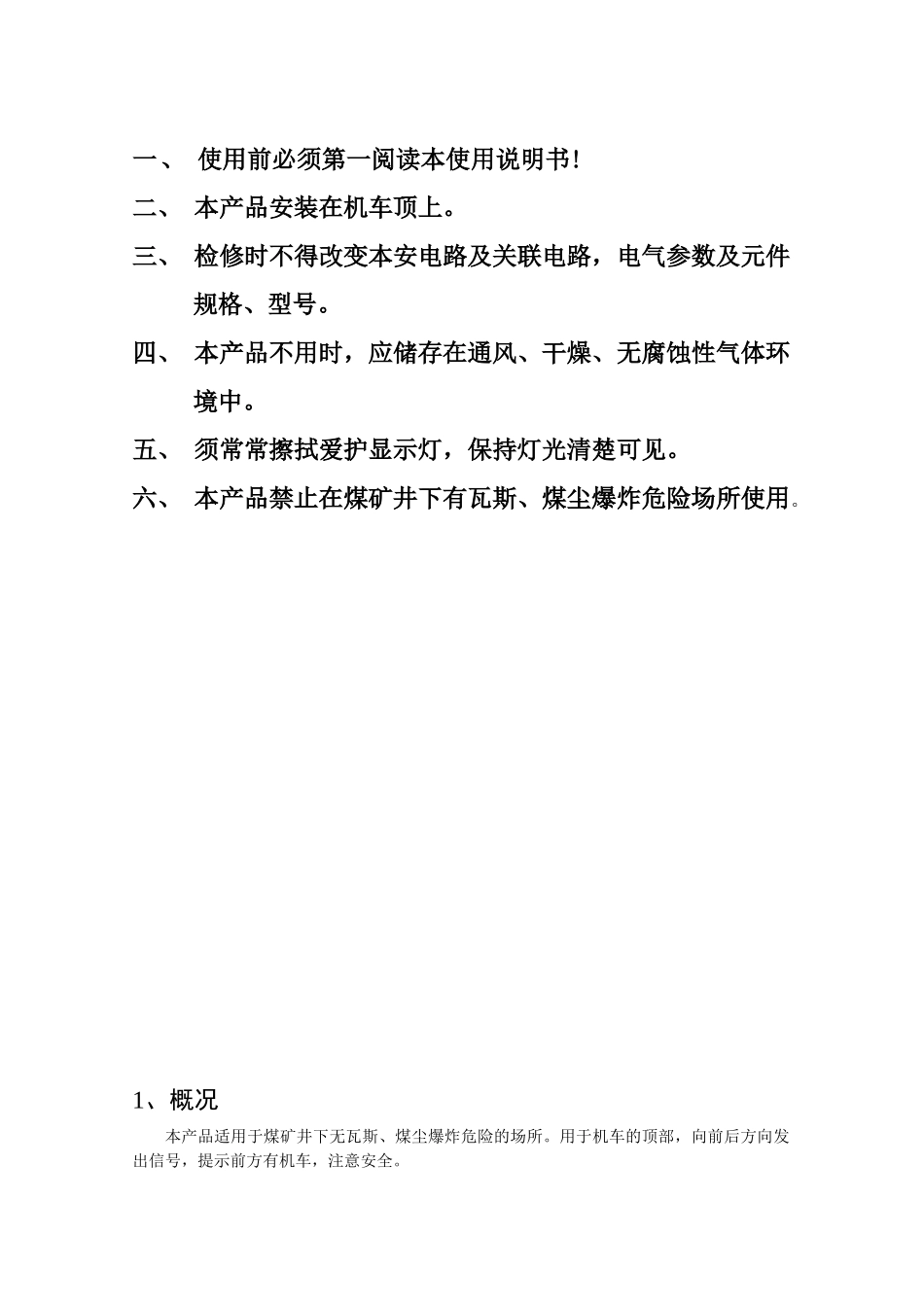

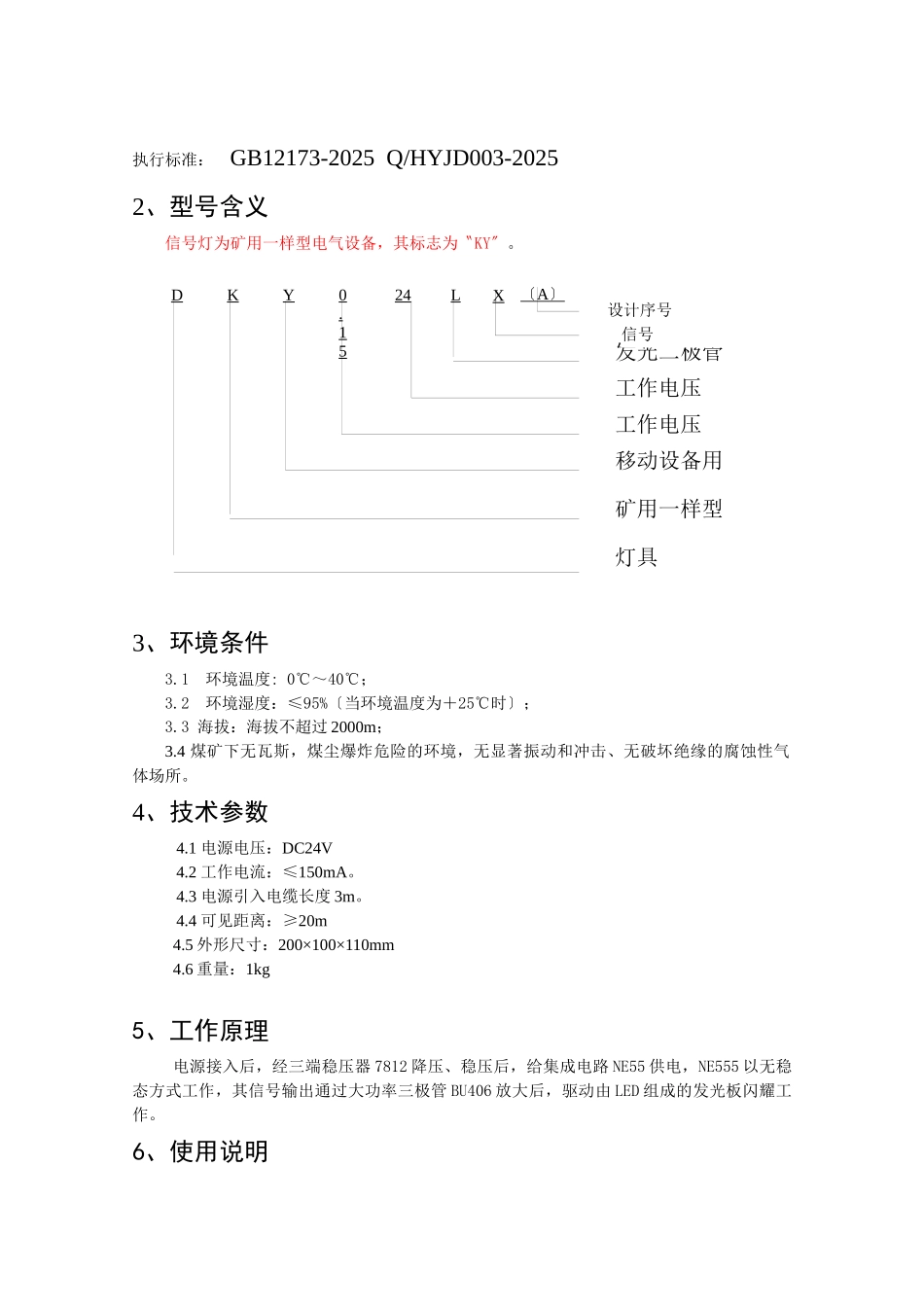

DKY5／24L 矿用一般型信号灯说明书矿用一样型信号灯使用说明书邯郸开发区邯阳机电设备二 O 一一年三月一日 一、 使用前必须第一阅读本使用说明书!二、 本产品安装在机车顶上。三、 检修时不得改变本安电路及关联电路，电气参数及元件规格、型号。四、 本产品不用时，应储存在通风、干燥、无腐蚀性气体环境中。五、 须常常擦拭爱护显示灯，保持灯光清楚可见。六、 本产品禁止在煤矿井下有瓦斯、煤尘爆炸危险场所使用。1、概况本产品适用于煤矿井下无瓦斯、煤尘爆炸危险的场所。用于机车的顶部，向前后方向发出信号，提示前方有机车，注意安全。执行标准： GB12173-2025 Q/HYJD003-20252、型号含义信号灯为矿用一样型电气设备，其标志为〝KY〞。 3、环境条件3.1 环境温度: 0℃～40℃；3.2 环境湿度：≤95%〔当环境温度为＋25℃时〕；3.3 海拔：海拔不超过 2000m；3.4 煤矿下无瓦斯，煤尘爆炸危险的环境，无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。4、技术参数4.1 电源电压：DC24V4.2 工作电流：≤150mA。4.3 电源引入电缆长度 3m。4.4 可见距离：≥20m4.5 外形尺寸：200×100×110mm4.6 重量：1kg5、工作原理电源接入后，经三端稳压器 7812 降压、稳压后，给集成电路 NE55 供电，NE555 以无稳态方式工作，其信号输出通过大功率三极管 BU406 放大后，驱动由 LED 组成的发光板闪耀工作。6、使用说明工作电压矿用一样型工作电压DKY0.1524L移动设备用发光二极管灯具X信号〔 A 〕 设计序号使用时将本装置固定在矿车顶部。电源线的红线接矿车输出的直流电 24V 的正极，兰线接直流电 24V 的负极即可。7、本卷须知1.井下严禁带电开盖2.仪器的修理应在地面进行，严禁在井下等危险场所对仪器进行修理。3.仪器的修理应由通过培训的技术人员进行。用户无法排除仪器故障时，应寄回生产厂家或通知生产厂家负责修理。8、安装与爱护6.1 本产品安装在机车顶上。6.2 检修时不得改变本安电路及关联电路，电气参数及元件规格、型号。6.3 本产品不用时，应储存在通风、干燥、无腐蚀性气体环境中。6.4 须常常擦拭爱护显示灯，保持灯光清楚可见。6.5 本产品禁止在煤矿井下有瓦斯、煤尘爆炸危险场所使用。9、故障和处理方法故障现象故障分析处理措施接通电源后无灯光信号1、 输入电压过低2、 电源进线未接好3、 无操纵信号输出1、 调整输入电压至规定值2、 检查电源进线3、 更换电路板10、包装1.包装箱用木箱，产...
