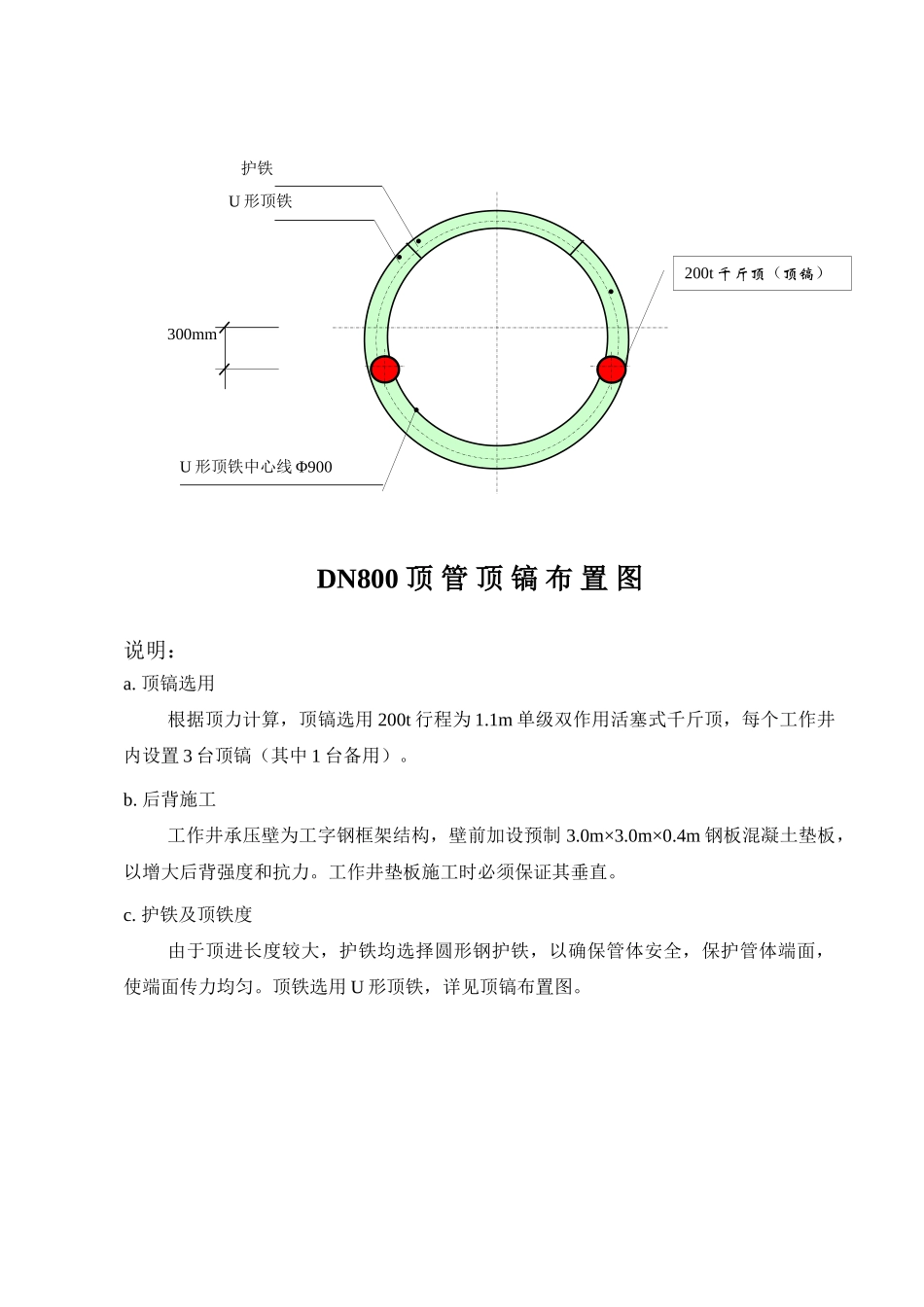

护铁 U 形顶铁300mm U 形顶铁中心线 Φ900DN800 顶管顶镐布置图说明：a. 顶镐选用根据顶力计算，顶镐选用 200t 行程为 1.1m 单级双作用活塞式千斤顶，每个工作井内设置 3 台顶镐（其中 1 台备用）。b. 后背施工工作井承压壁为工字钢框架结构，壁前加设预制 3.0m×3.0m×0.4m 钢板混凝土垫板，以增大后背强度和抗力。工作井垫板施工时必须保证其垂直。c. 护铁及顶铁度由于顶进长度较大，护铁均选择圆形钢护铁，以确保管体安全，保护管体端面，使端面传力均匀。顶铁选用 U 形顶铁，详见顶镐布置图。200t 千斤顶（顶镐）
