DQ1500150030悬臂式斗轮机安装质量控制

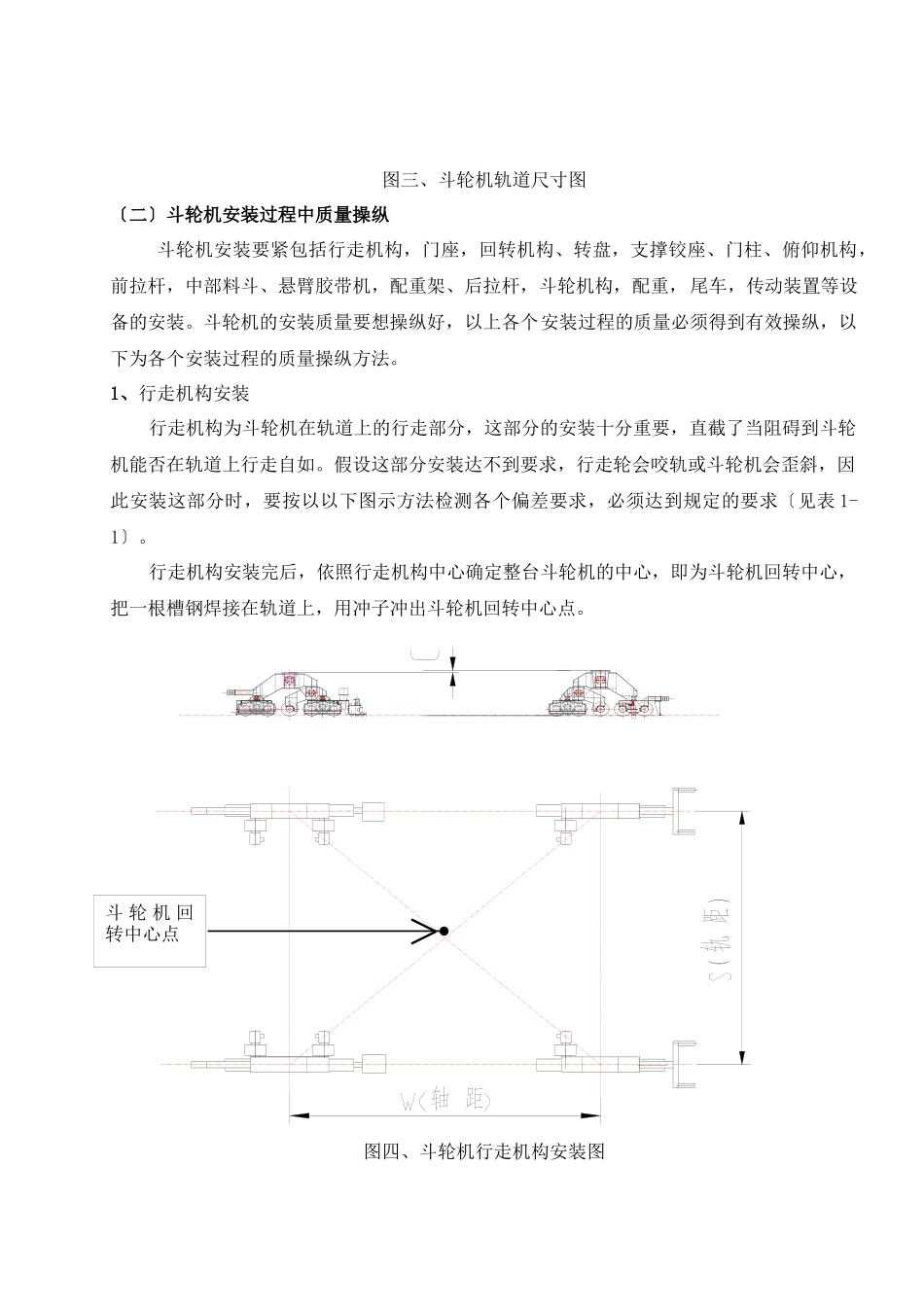

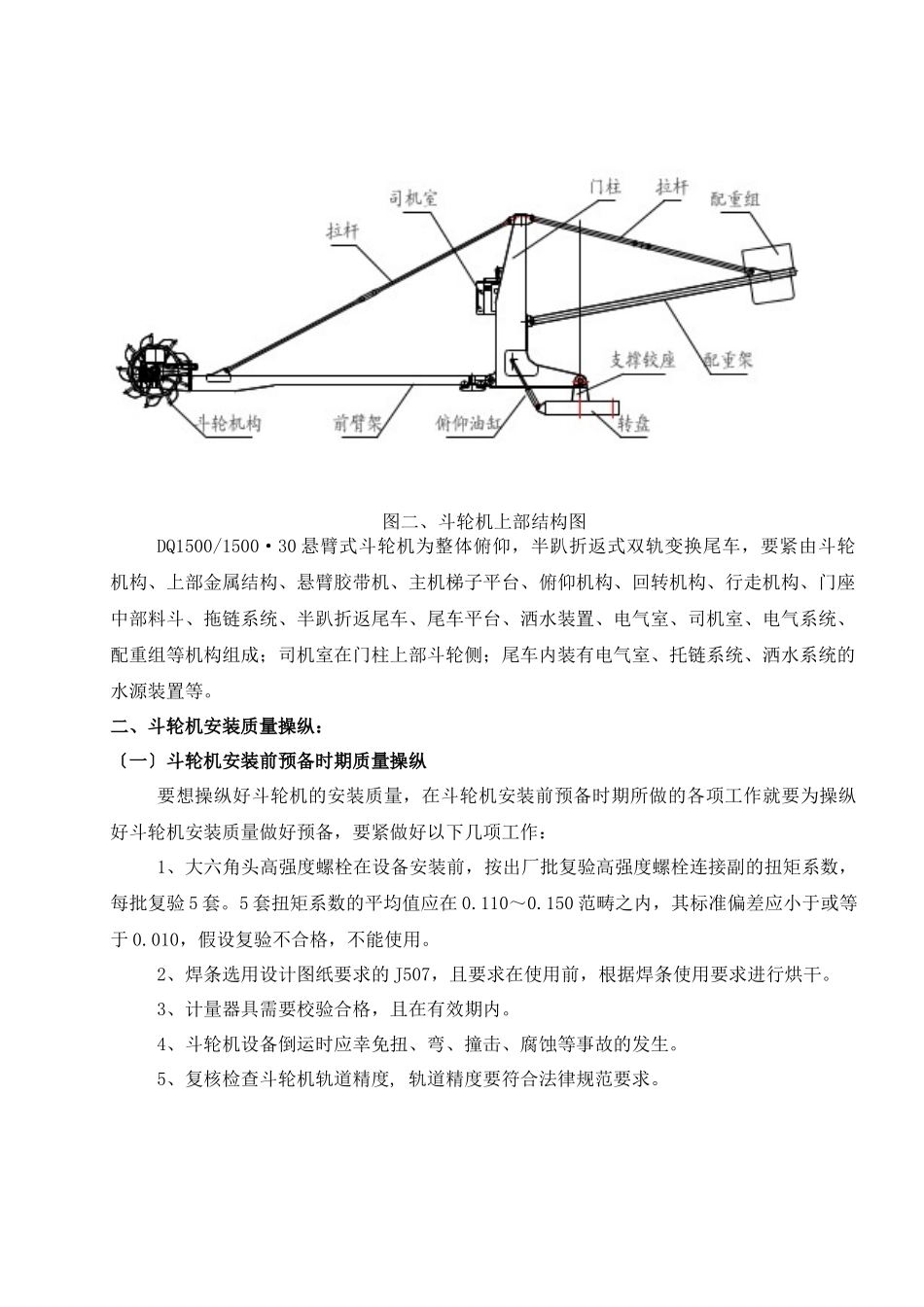

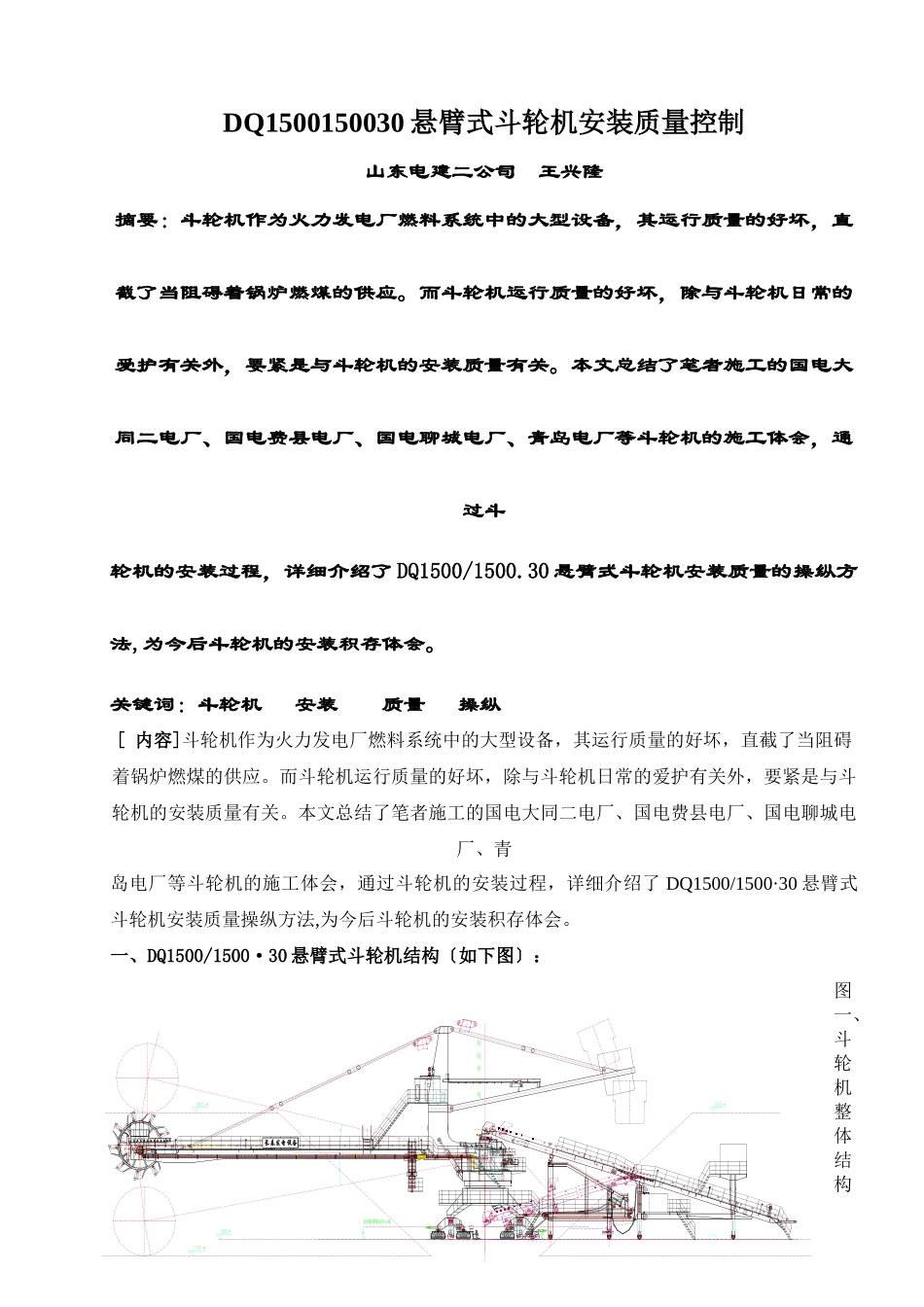

DQ1500150030 悬臂式斗轮机安装质量控制山东电建二公司 王兴隆摘要：斗轮机作为火力发电厂燃料系统中的大型设备，其运行质量的好坏，直截了当阻碍着锅炉燃煤的供应。而斗轮机运行质量的好坏，除与斗轮机日常的爱护有关外，要紧是与斗轮机的安装质量有关。本文总结了笔者施工的国电大同二电厂、国电费县电厂、国电聊城电厂、青岛电厂等斗轮机的施工体会，通过斗轮机的安装过程，详细介绍了 DQ1500/1500.30 悬臂式斗轮机安装质量的操纵方法,为今后斗轮机的安装积存体会。关键词：斗轮机 安装 质量 操纵 [ 内容]斗轮机作为火力发电厂燃料系统中的大型设备，其运行质量的好坏，直截了当阻碍着锅炉燃煤的供应。而斗轮机运行质量的好坏，除与斗轮机日常的爱护有关外，要紧是与斗轮机的安装质量有关。本文总结了笔者施工的国电大同二电厂、国电费县电厂、国电聊城电厂、青岛电厂等斗轮机的施工体会，通过斗轮机的安装过程，详细介绍了 DQ1500/1500·30 悬臂式斗轮机安装质量操纵方法,为今后斗轮机的安装积存体会。一、DQ1500/1500·30 悬臂式斗轮机结构〔如下图〕：图一、斗轮机整体结构图二、斗轮机上部结构图DQ1500/1500·30 悬臂式斗轮机为整体俯仰，半趴折返式双轨变换尾车，要紧由斗轮机构、上部金属结构、悬臂胶带机、主机梯子平台、俯仰机构、回转机构、行走机构、门座中部料斗、拖链系统、半趴折返尾车、尾车平台、洒水装置、电气室、司机室、电气系统、配重组等机构组成；司机室在门柱上部斗轮侧；尾车内装有电气室、托链系统、洒水系统的水源装置等。二、斗轮机安装质量操纵：〔一〕斗轮机安装前预备时期质量操纵要想操纵好斗轮机的安装质量，在斗轮机安装前预备时期所做的各项工作就要为操纵好斗轮机安装质量做好预备，要紧做好以下几项工作：1、大六角头高强度螺栓在设备安装前，按出厂批复验高强度螺栓连接副的扭矩系数，每批复验 5 套。5 套扭矩系数的平均值应在 0.110～0.150 范畴之内，其标准偏差应小于或等于 0.010，假设复验不合格，不能使用。2、焊条选用设计图纸要求的 J507，且要求在使用前，根据焊条使用要求进行烘干。3、计量器具需要校验合格，且在有效期内。4、斗轮机设备倒运时应幸免扭、弯、撞击、腐蚀等事故的发生。5、复核检查斗轮机轨道精度, 轨道精度要符合法律规范要求。图三、斗轮机轨道尺寸图〔二〕斗轮机安装过程中质量操纵斗轮机安装要紧包括行走机构，门座，回转机构、转盘，支撑铰座、门柱、...
