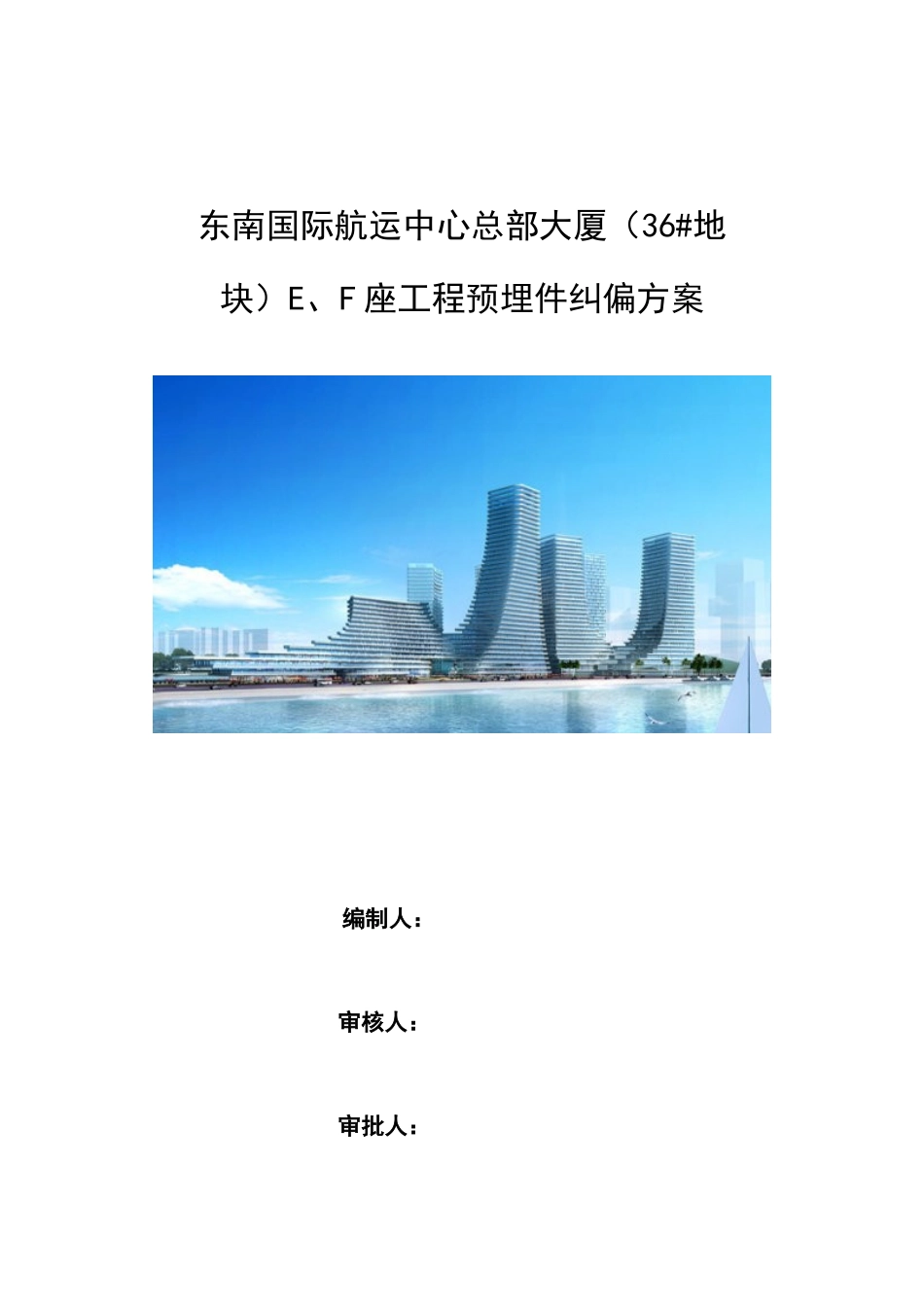

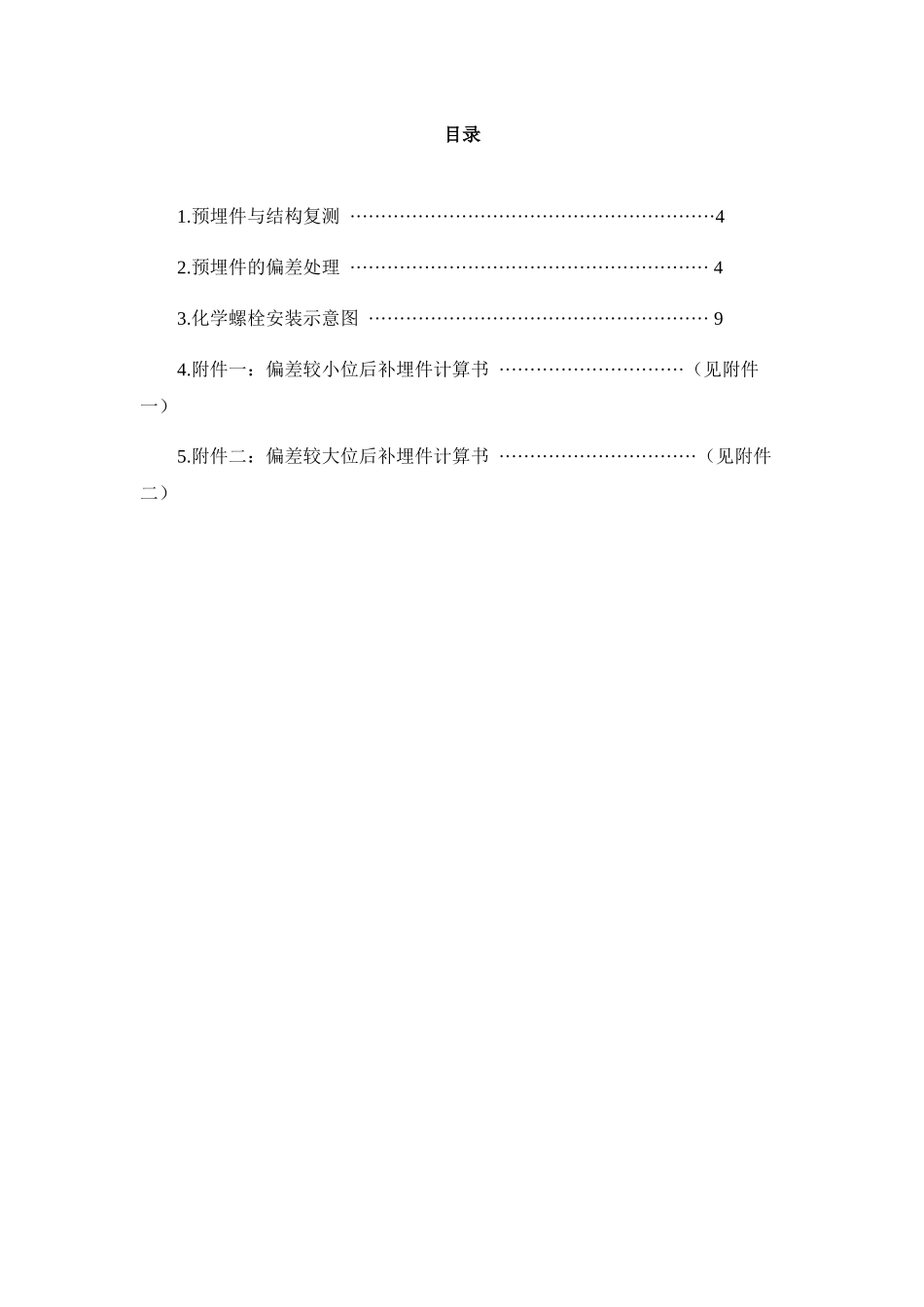

东南国际航运中心总部大厦（36#地块）E、F 座工程预埋件纠偏方案 编制人： 审核人： 审批人： 日 期： 中建三局集团有限公司目录1.预埋件与结构复测 ···························································42.预埋件的偏差处理 ·························································· 43.化学螺栓安装示意图 ······················································· 94.附件一：偏差较小位后补埋件计算书 ······························（见附件一）5.附件二：偏差较大位后补埋件计算书 ································（见附件二）一、预埋件与结构检查 在施工现场测量放线过程中，原预埋件与结构复测的工作相继展开，根据原预埋件定位图及现场复测图对比，进行预埋件的偏位检查，并做好相关的记录工作，将现场预埋件的偏移或缺漏情况进行归类统计。依据预埋件的编号图，依次逐个进行检查，将每一编号处的结构偏差，与埋件的偏差值记录下来，提交反馈给设计进行分析，对偏位>20mm 以上埋件进行补救措施，同时记录结构偏差大于设计标准的，协调结构施工单位配合处理。若预埋件结构偏差较大，已超出施工各范围或垂直度达不到国家和地方标准的，则应将报告以及检查数据，呈报给业主、监理、总包，并提出建议性方案供有关部门参考，待业主、监理、设计同意后再进行施工。若偏差在范围内，则依据施工图进行施工。二、预埋件的偏差处理1、预埋件偏差在 20~150mm 时，应采纳与预埋件等厚度，同材料的钢板，一端与预埋件焊接，焊缝高度依据设计要求，进行周边焊，焊接质量应符合 现行国家标准《钢结构工程施工及验收法律规范》，另一端采纳设计所规定化学螺栓进行固定。2、若预埋件偏差大于 150mm 时，应采纳 300mm*300mm 的与预埋件等厚度，同材料的钢板。钢板通过 6 个后置螺栓固定于主体结构上，要求后置埋件与幕墙垂直方向前后距离偏差不大于 50mm，水平方向的左右偏差不大于30mm。考虑到防火安全性，后置螺栓，其中 3 个为化学螺栓，3 个为膨胀螺栓，具体操作位置详见示意图：3、化学螺栓施工之前首先请监理取样，化学螺栓呈送有关部门做物理性能测...
