gl型三角形挂篮主要构件检算书

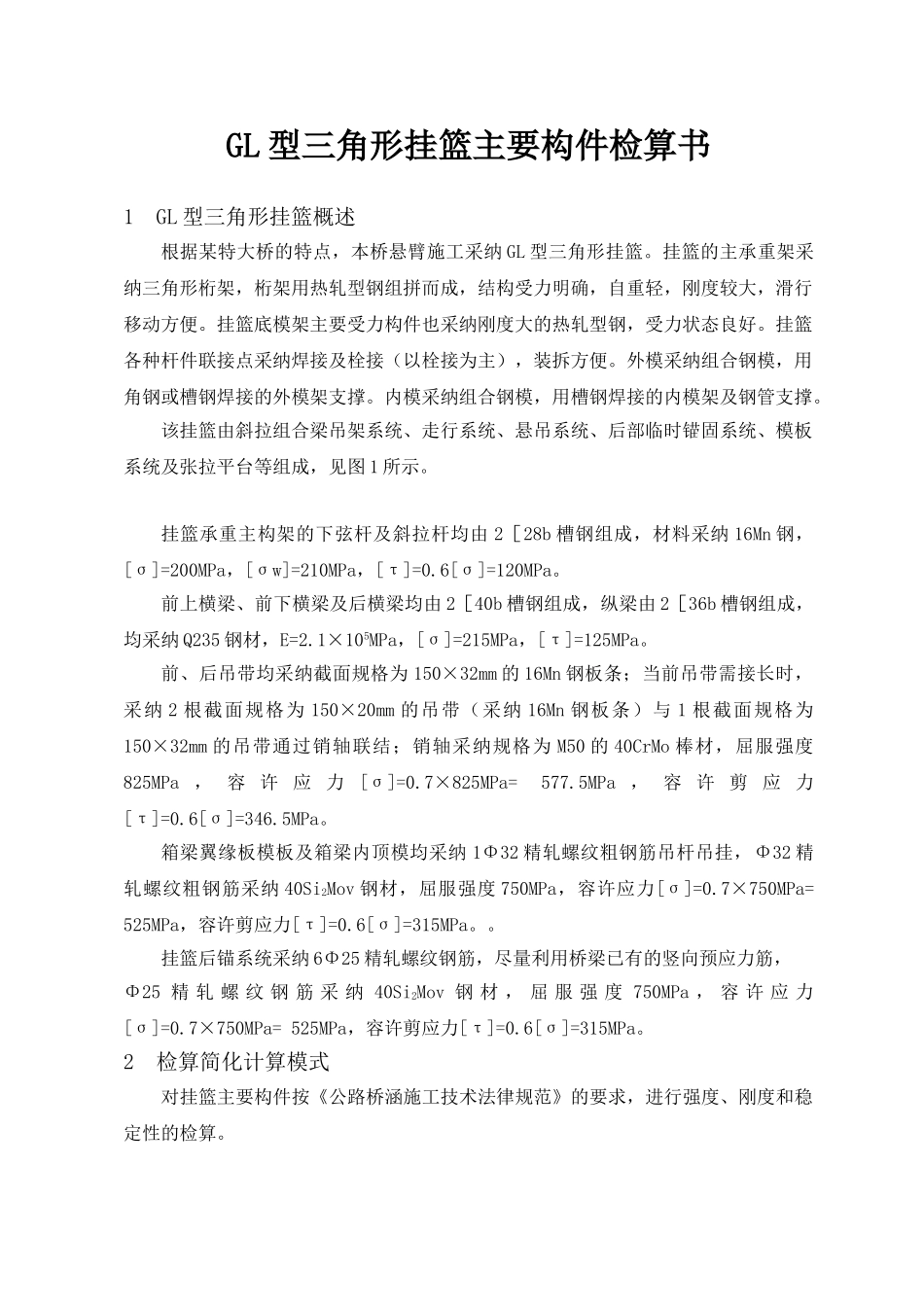

GL 型三角形挂篮主要构件检算书1 GL 型三角形挂篮概述根据某特大桥的特点，本桥悬臂施工采纳 GL 型三角形挂篮。挂篮的主承重架采纳三角形桁架，桁架用热轧型钢组拼而成，结构受力明确，自重轻，刚度较大，滑行移动方便。挂篮底模架主要受力构件也采纳刚度大的热轧型钢，受力状态良好。挂篮各种杆件联接点采纳焊接及栓接（以栓接为主），装拆方便。外模采纳组合钢模，用角钢或槽钢焊接的外模架支撑。内模采纳组合钢模，用槽钢焊接的内模架及钢管支撑。该挂篮由斜拉组合梁吊架系统、走行系统、悬吊系统、后部临时锚固系统、模板系统及张拉平台等组成，见图 1 所示。挂篮承重主构架的下弦杆及斜拉杆均由 2［28b 槽钢组成，材料采纳 16Mn 钢，[σ]=200MPa，[σw]=210MPa，[τ]=0.6[σ]=120MPa。前上横梁、前下横梁及后横梁均由 2［40b 槽钢组成，纵梁由 2［36b 槽钢组成，均采纳 Q235 钢材，E=2.1×105MPa，[σ]=215MPa，[τ]=125MPa。前、后吊带均采纳截面规格为 150×32mm 的 16Mn 钢板条；当前吊带需接长时，采纳 2 根截面规格为 150×20mm 的吊带（采纳 16Mn 钢板条）与 1 根截面规格为150×32mm 的吊带通过销轴联结；销轴采纳规格为 M50 的 40CrMo 棒材，屈服强度825MPa ， 容 许 应 力 [σ]=0.7×825MPa= 577.5MPa ， 容 许 剪 应 力[τ]=0.6[σ]=346.5MPa。箱梁翼缘板模板及箱梁内顶模均采纳 1Φ32 精轧螺纹粗钢筋吊杆吊挂，Φ32 精轧螺纹粗钢筋采纳 40Si2Mov 钢材，屈服强度 750MPa，容许应力[σ]=0.7×750MPa= 525MPa，容许剪应力[τ]=0.6[σ]=315MPa。。挂篮后锚系统采纳 6Φ25 精轧螺纹钢筋，尽量利用桥梁已有的竖向预应力筋，Φ25 精 轧 螺 纹 钢 筋 采 纳 40Si2Mov 钢 材 ， 屈 服 强 度 750MPa ， 容 许 应 力[σ]=0.7×750MPa= 525MPa，容许剪应力[τ]=0.6[σ]=315MPa。2 检算简化计算模式 对挂篮主要构件按《公路桥涵施工技术法律规范》的要求，进行强度、刚度和稳定性的检算。 三角形挂篮承重主构架由两片三角形桁架组成，顶部靠桁架横联连接，故取其中一片分析即可。三角形挂篮主构架简化结构图式为一个杆件仅受轴向力作用的标准三角桁架，见图 2。 为简化及安全起见，假设悬灌梁段施工荷载均布在 CD范围内（即假定前、后吊点承受相同的力，但纵梁检算另外假设），加载总重量为最大悬灌梁段重量的 1.4 陪考虑，同时考虑混凝土比重按 2.6t...
