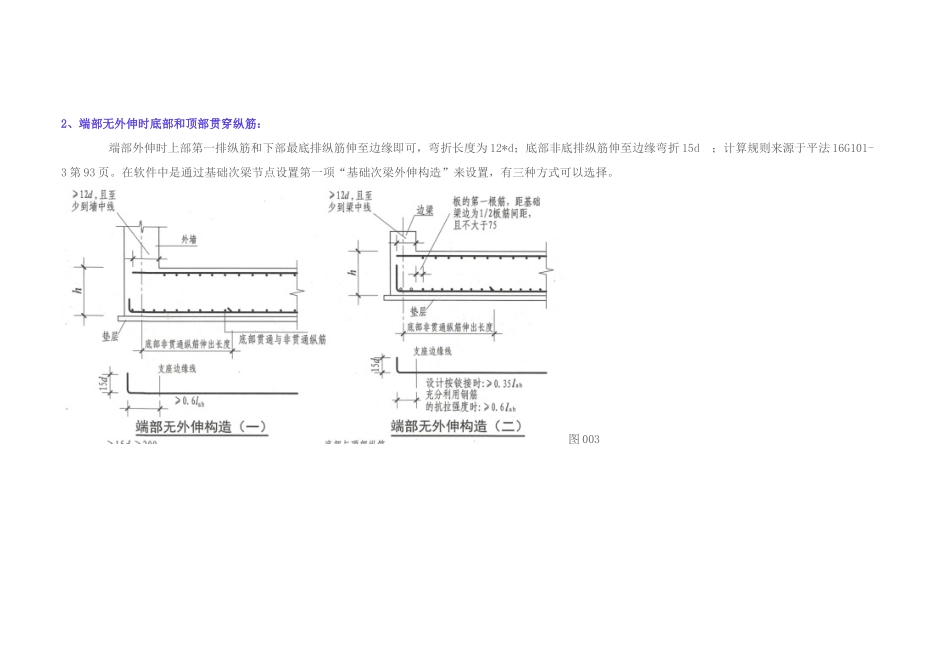

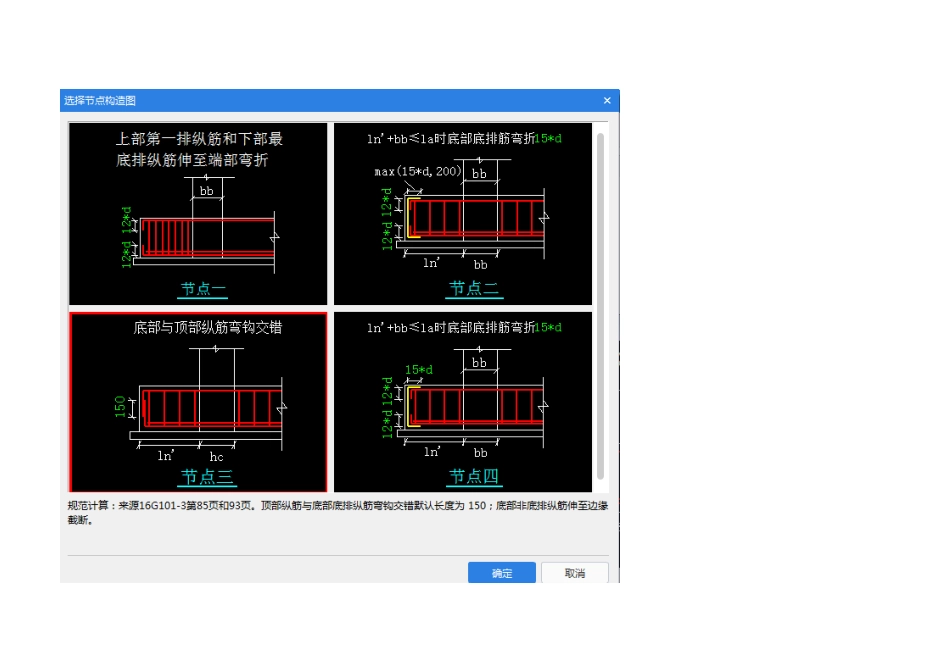

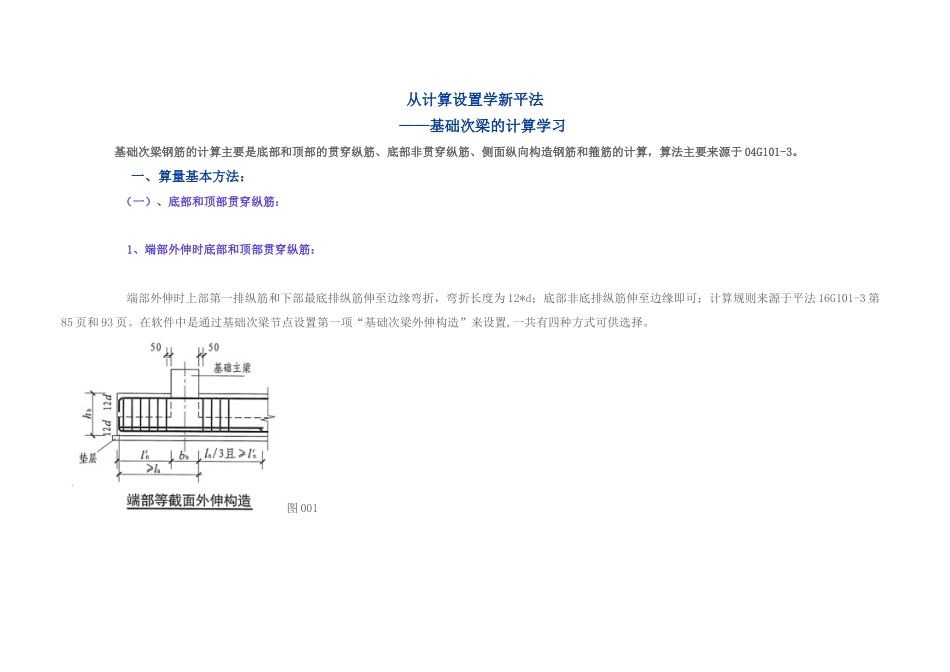

从计算设置学新平法 ——基础次梁的计算学习 基础次梁钢筋的计算主要是底部和顶部的贯穿纵筋、底部非贯穿纵筋、侧面纵向构造钢筋和箍筋的计算，算法主要来源于 04G101-3。 一、算量基本方法： （一）、底部和顶部贯穿纵筋： 1、端部外伸时底部和顶部贯穿纵筋： 端部外伸时上部第一排纵筋和下部最底排纵筋伸至边缘弯折，弯折长度为 12*d；底部非底排纵筋伸至边缘即可；计算规则来源于平法 16G101-3 第85 页和 93 页。在软件中是通过基础次梁节点设置第一项“基础次梁外伸构造”来设置,一共有四种方式可供选择。图 001图 002 2、端部无外伸时底部和顶部贯穿纵筋： 端部外伸时上部第一排纵筋和下部最底排纵筋伸至边缘即可，弯折长度为 12*d；底部非底排纵筋伸至边缘弯折 15d ；计算规则来源于平法 16G101- 3 第 93 页。在软件中是通过基础次梁节点设置第一项“基础次梁外伸构造”来设置，有三种方式可以选择。图 003 图 0043、基础次梁顶部有高差时纵筋的计算：下部纵筋连续通过支座；上部纵筋锚入支座，长度为 max（12*d，bb/2）；计算规则来源于平法 16G101-3 第 87 页。在软件中是通过基础次梁节点设置第三项“基础次梁顶有高差构造”来设置。软件中有三种方式可以选择。图 005 图 006 4、基础次梁底部有高差时纵筋的计算： 上部纵筋锚入支座，长度为 max（12*d，bb/2）；下部最底排纵筋伸入相邻梁内锚固，伸入长度为 la；非底排纵筋伸入支座内锚固，伸入长度为la；计算规则来源于平法 04G101-3 第 37 页。在软件中是通过基础次梁节点设置第四项“基础次梁底有高差构造”来设置，在节点设置中输入放坡角度，底部钢筋计算时会根据角度计算斜长。图 007图 008 5、基础次梁支座两端宽度或者纵筋数量不同构造： 此节点来源于 16G101-3 第 87 页。法律规范规定，当支座两端宽度不同时，上下部宽出的钢筋直锚。图 009图 010 6、跨内上部变截面构造： 软件给出两种算法均是常规算法。两种节点可以根据实际情况进行选择和修改。 7、跨内下部变截面构造： 软件给出两种算法均是传统算法，高跨的下部钢筋刚入 Lae，低跨的下部钢筋有两种构造，可以选择和修改8、底部非贯穿纵筋： 基础次梁底部非贯穿纵筋伸入跨内的长度为自柱中线向跨内延伸至 L0/3 位置，且不小于 1.2L0+hb+0.5hc，hb 为基础次梁截面高度，hc 为支座宽，对于中间跨非贯穿筋，L0 取柱中线两边较大一跨的中心跨度值。计算规...
