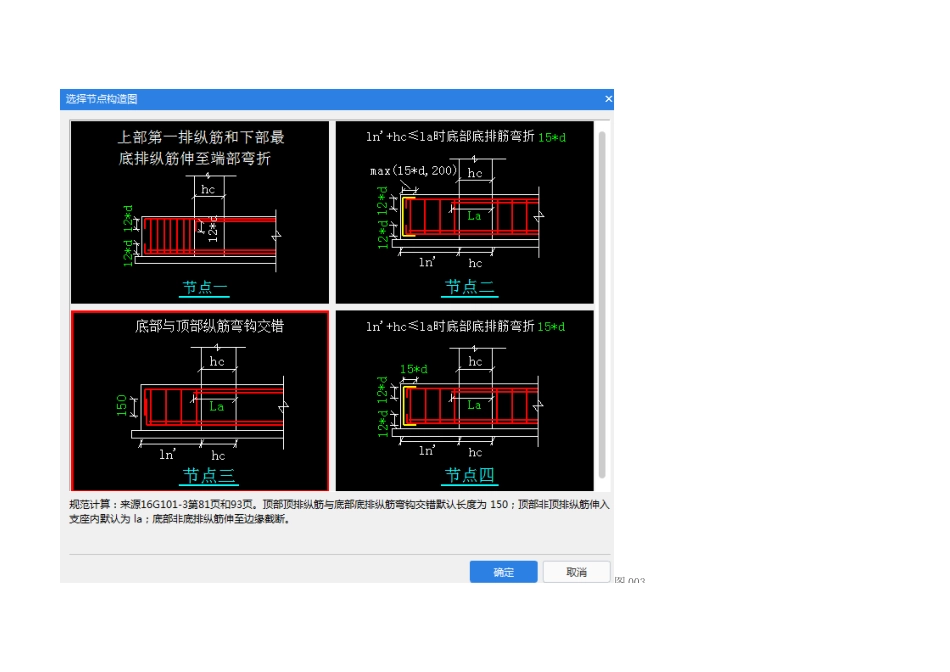

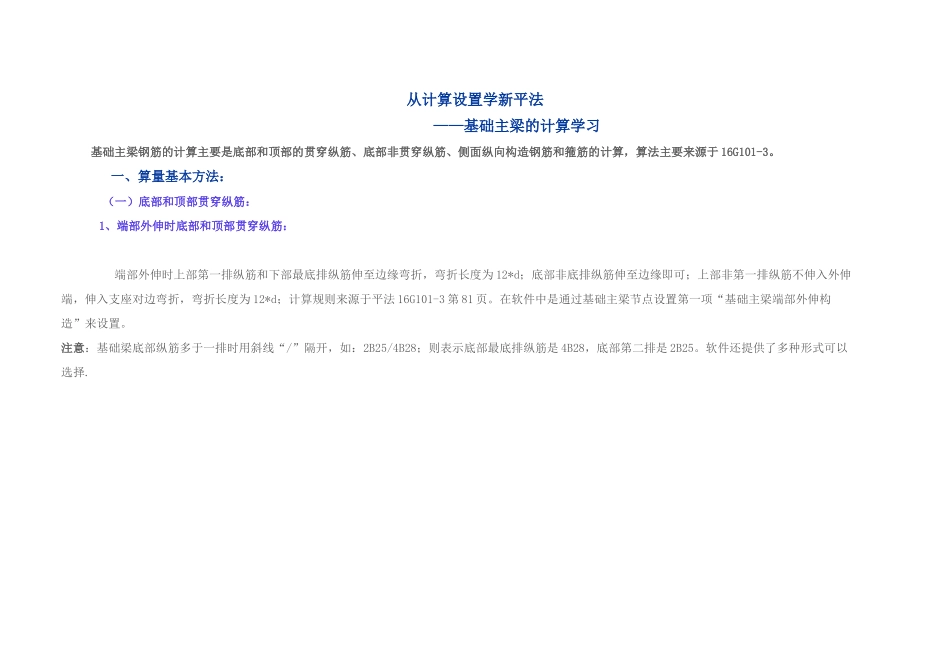

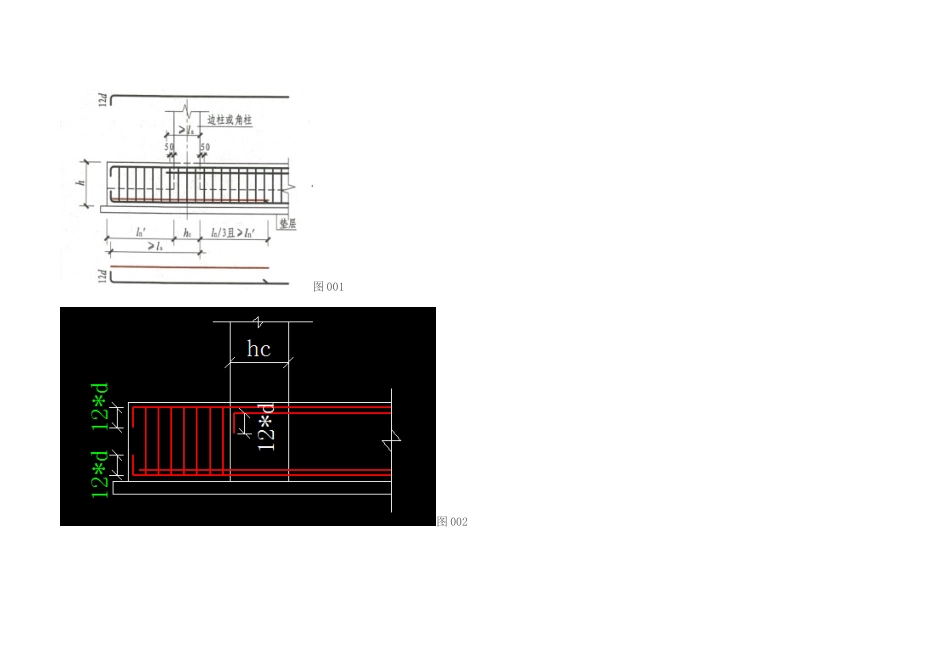

从计算设置学新平法 ——基础主梁的计算学习 基础主梁钢筋的计算主要是底部和顶部的贯穿纵筋、底部非贯穿纵筋、侧面纵向构造钢筋和箍筋的计算，算法主要来源于 16G101-3。 一、算量基本方法： （一）底部和顶部贯穿纵筋： 1、端部外伸时底部和顶部贯穿纵筋： 端部外伸时上部第一排纵筋和下部最底排纵筋伸至边缘弯折，弯折长度为 12*d；底部非底排纵筋伸至边缘即可；上部非第一排纵筋不伸入外伸端，伸入支座对边弯折，弯折长度为 12*d；计算规则来源于平法 16G101-3 第 81 页。在软件中是通过基础主梁节点设置第一项“基础主梁端部外伸构造”来设置。注意：基础梁底部纵筋多于一排时用斜线“/”隔开，如：2B25/4B28；则表示底部最底排纵筋是 4B28，底部第二排是 2B25。软件还提供了多种形式可以选择. 图 001图 002 图 003 2、端部无外伸时底部和顶部贯穿纵筋： 端部无外伸时，根据平法 16G101-3 第 81 页，法律规范算法要求基础梁底部和顶部纵筋成对连通设置，底部和顶部多出的钢筋伸至端部弯折，弯折长度为 15*d；软件配备了两种方式，一种是法律规范算法，一种是传统算法。传统算法，底部和顶部第一排纵筋伸至对边弯折，弯折长度为 h/2，其余钢筋伸至端部弯折，弯折长度为 15*d。软件中两种方式可以通过节点的选择来完成。 图 004 图 005 3、基础主梁顶部有高差时纵筋的计算： 下部纵筋连续通过支座；低跨上部纵筋伸入支座内，伸入长度为 la；高跨上部第一排纵筋伸入低跨梁内，伸入长度为 la；非第一排纵筋伸入支座内 la。计算规则来源于平法 16G101-3 第 83 页。在软件中是通过基础主梁节点设置第三项“基础主梁顶有高差构造”来设置。软件配备了二种方式，一种是法律规范做法，一种是常规做法，可以根据图纸来进行选择和修改。 图 006图 007 4、基础主梁底部有高差时纵筋的计算： 上部纵筋贯穿支座；下部最底排纵筋伸入高跨梁内，伸入长度为 la；非底排纵筋伸入支座内锚固，伸入长度为 la；计算规则来源于平法 16G101-3 第83 页。在软件中是通过基础主梁节点设置第四项“基础主梁底有高差构造”来设置，在节点设置中输入放坡角度，底部钢筋计算时会根据角度计算斜长。软件配备了三种节点可以选择。其中还包含顶和底均有高差的。图 008图 009 （二）底部非贯穿纵筋： 基础主梁底部非贯穿纵筋伸入跨内的长度为自柱中线向跨内延伸至 L0/3 位置，且不小于 1.2L0+hb+0.5hc，hb 为基础主...
