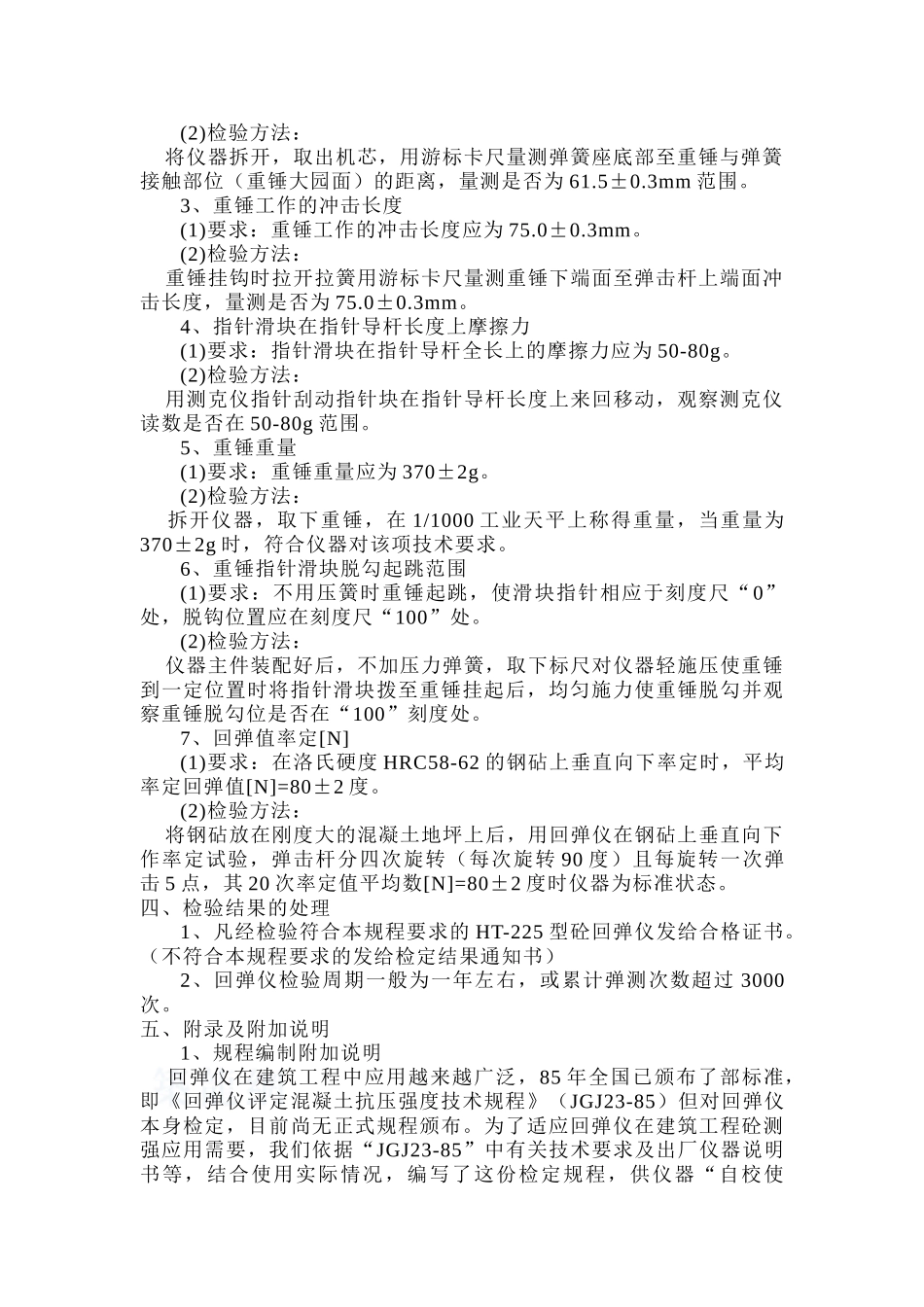

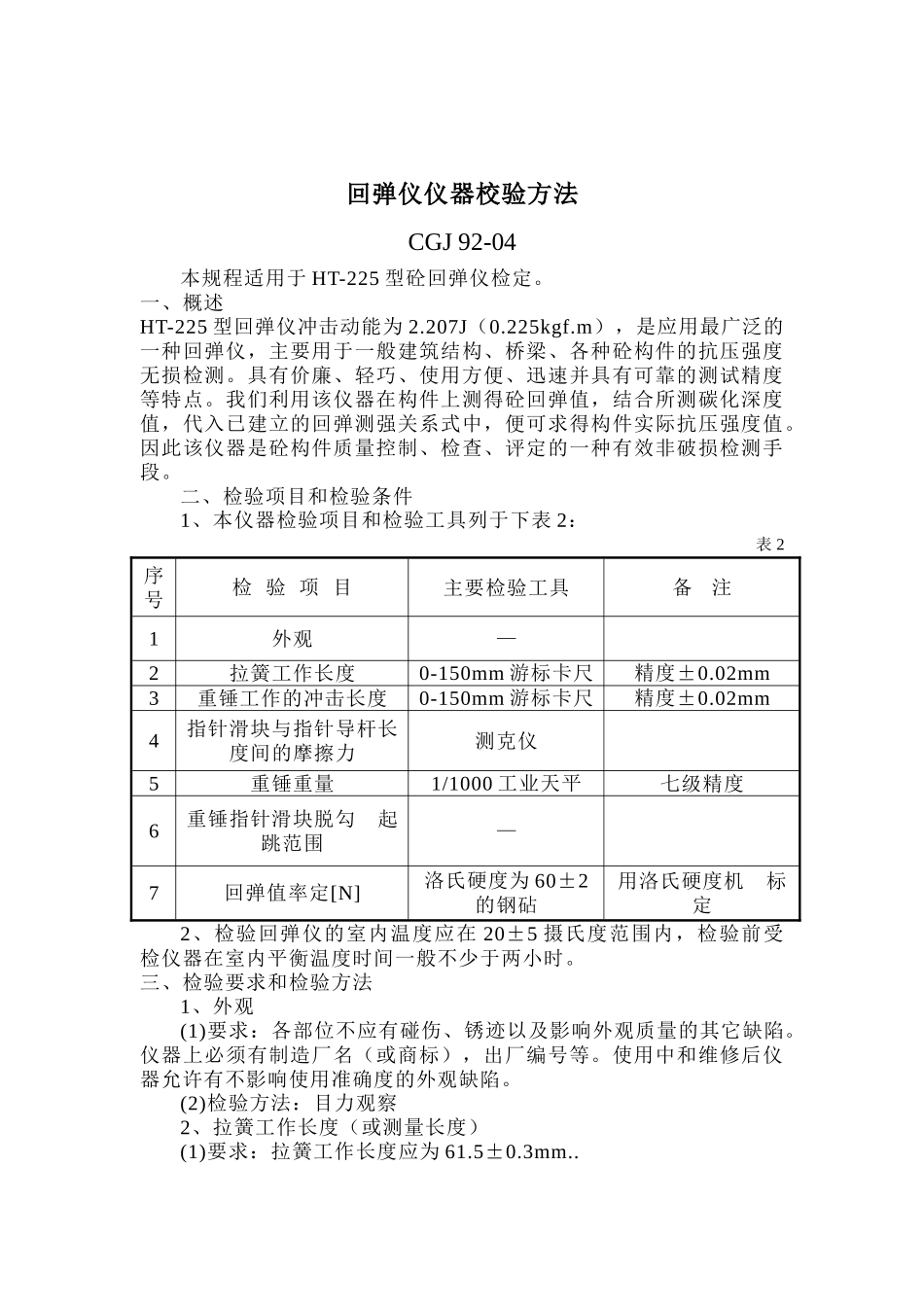

回弹仪仪器校验方法CGJ 92-04本规程适用于 HT-225 型砼回弹仪检定。一、概述HT-225 型回弹仪冲击动能为 2.207J（0.225kgf.m），是应用最广泛的一种回弹仪，主要用于一般建筑结构、桥梁、各种砼构件的抗压强度无损检测。具有价廉、轻巧、使用方便、迅速并具有可靠的测试精度等特点。我们利用该仪器在构件上测得砼回弹值，结合所测碳化深度值，代入已建立的回弹测强关系式中，便可求得构件实际抗压强度值。因此该仪器是砼构件质量控制、检查、评定的一种有效非破损检测手段。二、检验项目和检验条件1、本仪器检验项目和检验工具列于下表 2：表 2序号检 验 项 目主要检验工具备 注1外观—2拉簧工作长度0-150mm 游标卡尺精度±0.02mm3重锤工作的冲击长度0-150mm 游标卡尺精度±0.02mm4指针滑块与指针导杆长度间的摩擦力测克仪5重锤重量1/1000 工业天平七级精度6重锤指针滑块脱勾 起跳范围—7回弹值率定[N]洛氏硬度为 60±2的钢砧用洛氏硬度机 标定2、检验回弹仪的室内温度应在 20±5 摄氏度范围内，检验前受检仪器在室内平衡温度时间一般不少于两小时。三、检验要求和检验方法1、外观(1)要求：各部位不应有碰伤、锈迹以及影响外观质量的其它缺陷。仪器上必须有制造厂名（或商标），出厂编号等。使用中和维修后仪器允许有不影响使用准确度的外观缺陷。(2)检验方法：目力观察2、拉簧工作长度（或测量长度）(1)要求：拉簧工作长度应为 61.5±0.3mm..(2)检验方法： 将仪器拆开，取出机芯，用游标卡尺量测弹簧座底部至重锤与弹簧接触部位（重锤大园面）的距离，量测是否为 61.5±0.3mm 范围。3、重锤工作的冲击长度(1)要求：重锤工作的冲击长度应为 75.0±0.3mm。(2)检验方法： 重锤挂钩时拉开拉簧用游标卡尺量测重锤下端面至弹击杆上端面冲击长度，量测是否为 75.0±0.3mm。4、指针滑块在指针导杆长度上摩擦力(1)要求：指针滑块在指针导杆全长上的摩擦力应为 50-80g。(2)检验方法： 用测克仪指针刮动指针块在指针导杆长度上来回移动，观察测克仪读数是否在 50-80g 范围。5、重锤重量(1)要求：重锤重量应为 370±2g。(2)检验方法： 拆开仪器，取下重锤，在 1/1000 工业天平上称得重量，当重量为370±2g 时，符合仪器对该项技术要求。6、重锤指针滑块脱勾起跳范围(1)要求：不用压簧时重锤起跳，使滑块指针相应于刻度尺“0”处，脱钩位置应在刻度尺“100”处。(2)检验方法： 仪器主件装配好后，不加压力弹簧，取下标尺对...
