k50-50型塔式起重机外附着式安装工法VIP专享

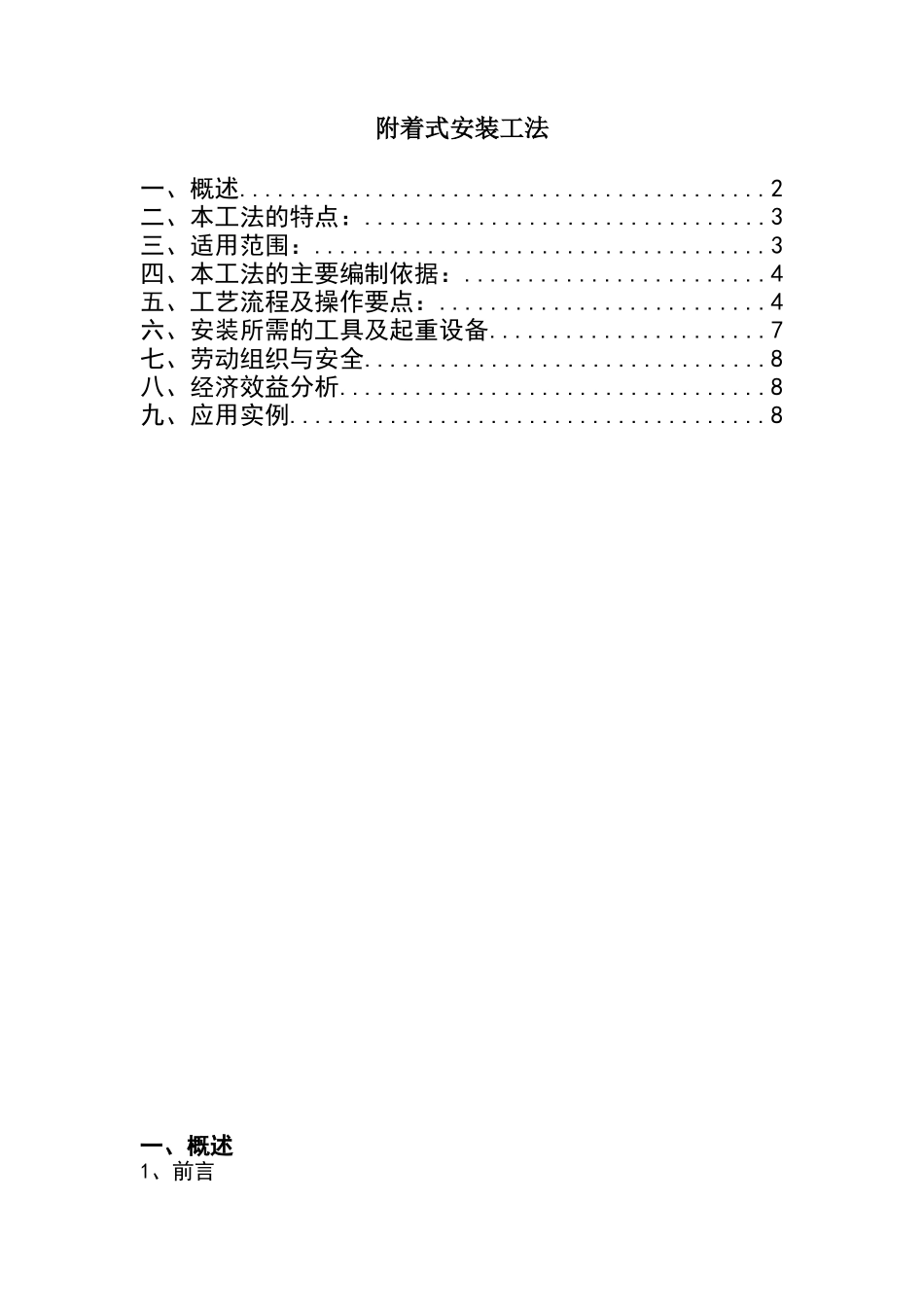

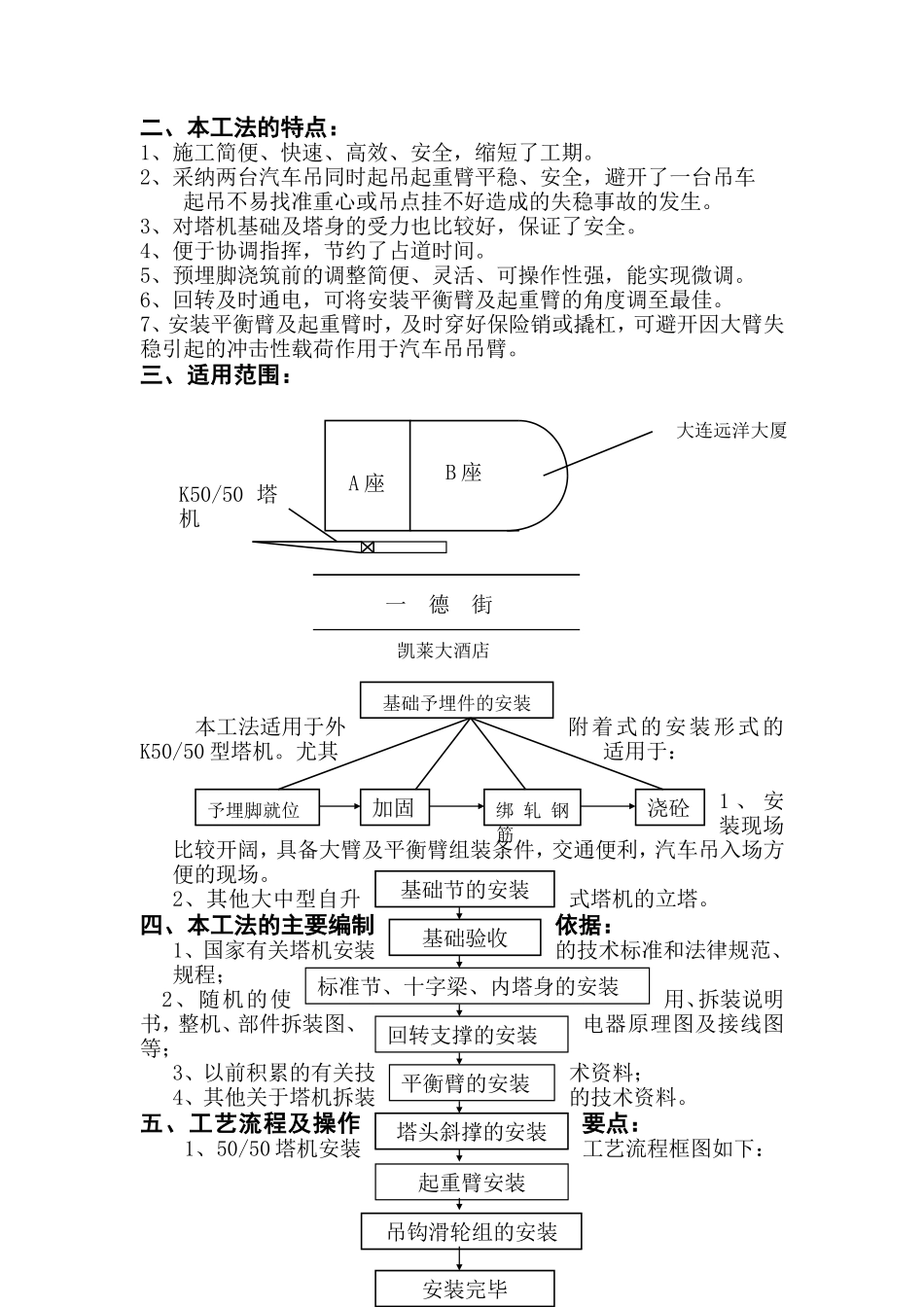

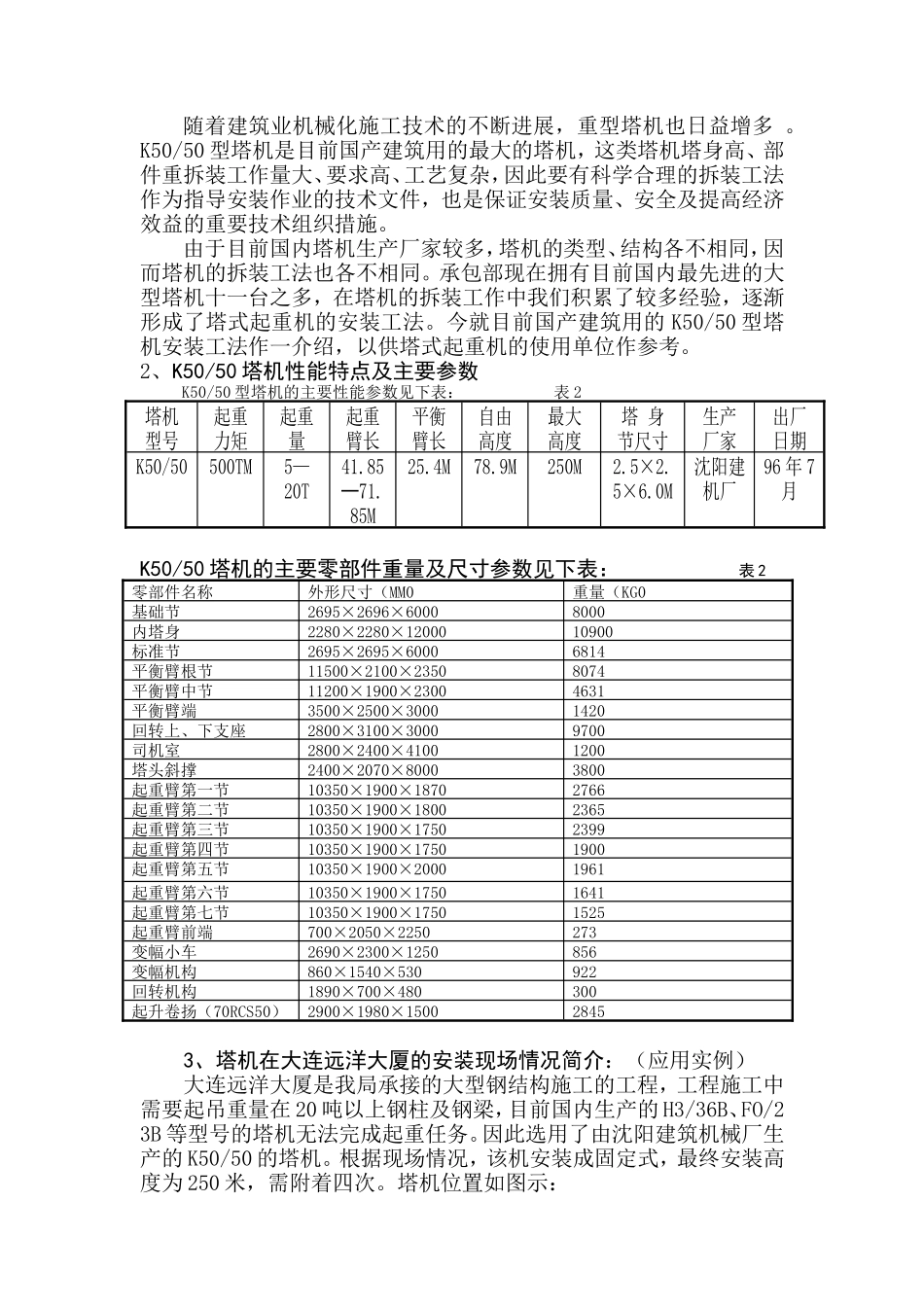

附着式安装工法一、概述..........................................2二、本工法的特点：................................3三、适用范围：....................................3四、本工法的主要编制依据：........................4五、工艺流程及操作要点：..........................4六、安装所需的工具及起重设备......................7七、劳动组织与安全................................8八、经济效益分析..................................8九、应用实例......................................8一、概述1、前言随着建筑业机械化施工技术的不断进展，重型塔机也日益增多 。K50/50 型塔机是目前国产建筑用的最大的塔机，这类塔机塔身高、部件重拆装工作量大、要求高、工艺复杂，因此要有科学合理的拆装工法作为指导安装作业的技术文件，也是保证安装质量、安全及提高经济效益的重要技术组织措施。由于目前国内塔机生产厂家较多，塔机的类型、结构各不相同，因而塔机的拆装工法也各不相同。承包部现在拥有目前国内最先进的大型塔机十一台之多，在塔机的拆装工作中我们积累了较多经验，逐渐形成了塔式起重机的安装工法。今就目前国产建筑用的 K50/50 型塔机安装工法作一介绍，以供塔式起重机的使用单位作参考。2、K50/50 塔机性能特点及主要参数K50/50 型塔机的主要性能参数见下表： 表 2塔机型号起重力矩起重量起重臂长平衡臂长自由高度最大高度塔 身节尺寸生产厂家出厂日期K50/50500TM5—20T41.85─71.85M25.4M78.9M250M2.5×2.5×6.0M沈阳建机厂96 年 7月K50/50 塔机的主要零部件重量及尺寸参数见下表： 表 2零部件名称外形尺寸（MM0重量（KG0基础节2695×2696×60008000内塔身2280×2280×1200010900标准节2695×2695×60006814平衡臂根节11500×2100×23508074平衡臂中节11200×1900×23004631平衡臂端3500×2500×30001420回转上、下支座2800×3100×30009700司机室2800×2400×41001200塔头斜撑2400×2070×80003800起重臂第一节10350×1900×18702766起重臂第二节10350×1900×18002365起重臂第三节10350×1900×17502399起重臂第四节10350×1900×17501900起重臂第五节10350×1900×20001961起重臂第六节10350×1900×17501641起重臂第七节10350×1900×17501525起重臂前端700×2050×2250273变幅小车2690×2300×1250856变幅机构860×1540×530922回转机构1890×700×480300起升卷扬（70RCS50）2900×1980×1500...
