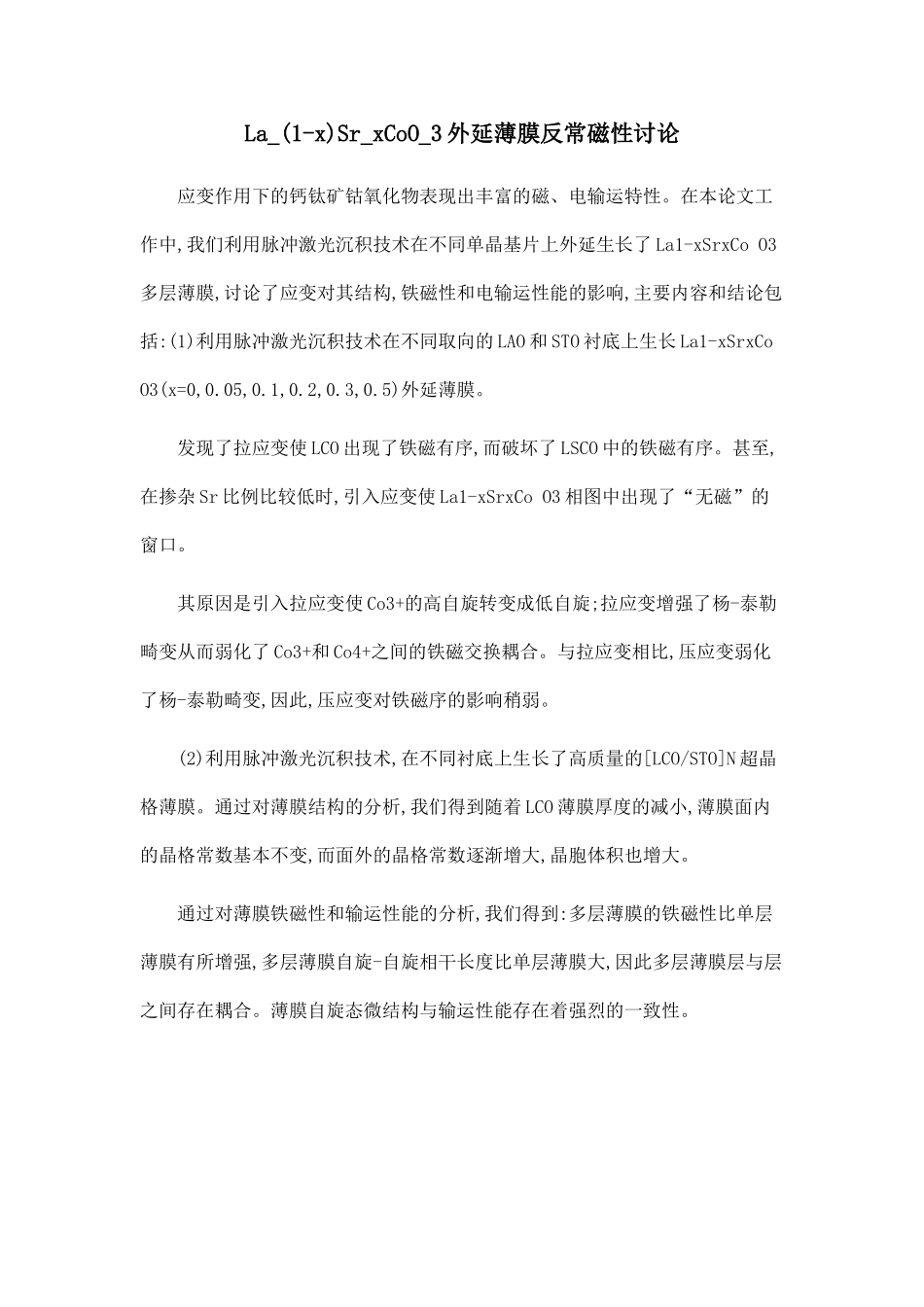

La_(1-x)Sr_xCoO_3 外延薄膜反常磁性讨论应变作用下的钙钛矿钴氧化物表现出丰富的磁、电输运特性。在本论文工作中,我们利用脉冲激光沉积技术在不同单晶基片上外延生长了 La1-xSrxCo O3多层薄膜,讨论了应变对其结构,铁磁性和电输运性能的影响,主要内容和结论包括:(1)利用脉冲激光沉积技术在不同取向的 LAO 和 STO 衬底上生长 La1-xSrxCo O3(x=0,0.05,0.1,0.2,0.3,0.5)外延薄膜。发现了拉应变使 LCO 出现了铁磁有序,而破坏了 LSCO 中的铁磁有序。甚至,在掺杂 Sr 比例比较低时,引入应变使 La1-xSrxCo O3 相图中出现了“无磁”的窗口。其原因是引入拉应变使 Co3+的高自旋转变成低自旋;拉应变增强了杨-泰勒畸变从而弱化了 Co3+和 Co4+之间的铁磁交换耦合。与拉应变相比,压应变弱化了杨-泰勒畸变,因此,压应变对铁磁序的影响稍弱。(2)利用脉冲激光沉积技术,在不同衬底上生长了高质量的[LCO/STO]N 超晶格薄膜。通过对薄膜结构的分析,我们得到随着 LCO 薄膜厚度的减小,薄膜面内的晶格常数基本不变,而面外的晶格常数逐渐增大,晶胞体积也增大。通过对薄膜铁磁性和输运性能的分析,我们得到:多层薄膜的铁磁性比单层薄膜有所增强,多层薄膜自旋-自旋相干长度比单层薄膜大,因此多层薄膜层与层之间存在耦合。薄膜自旋态微结构与输运性能存在着强烈的一致性。
