LP型立式泵培训讲义

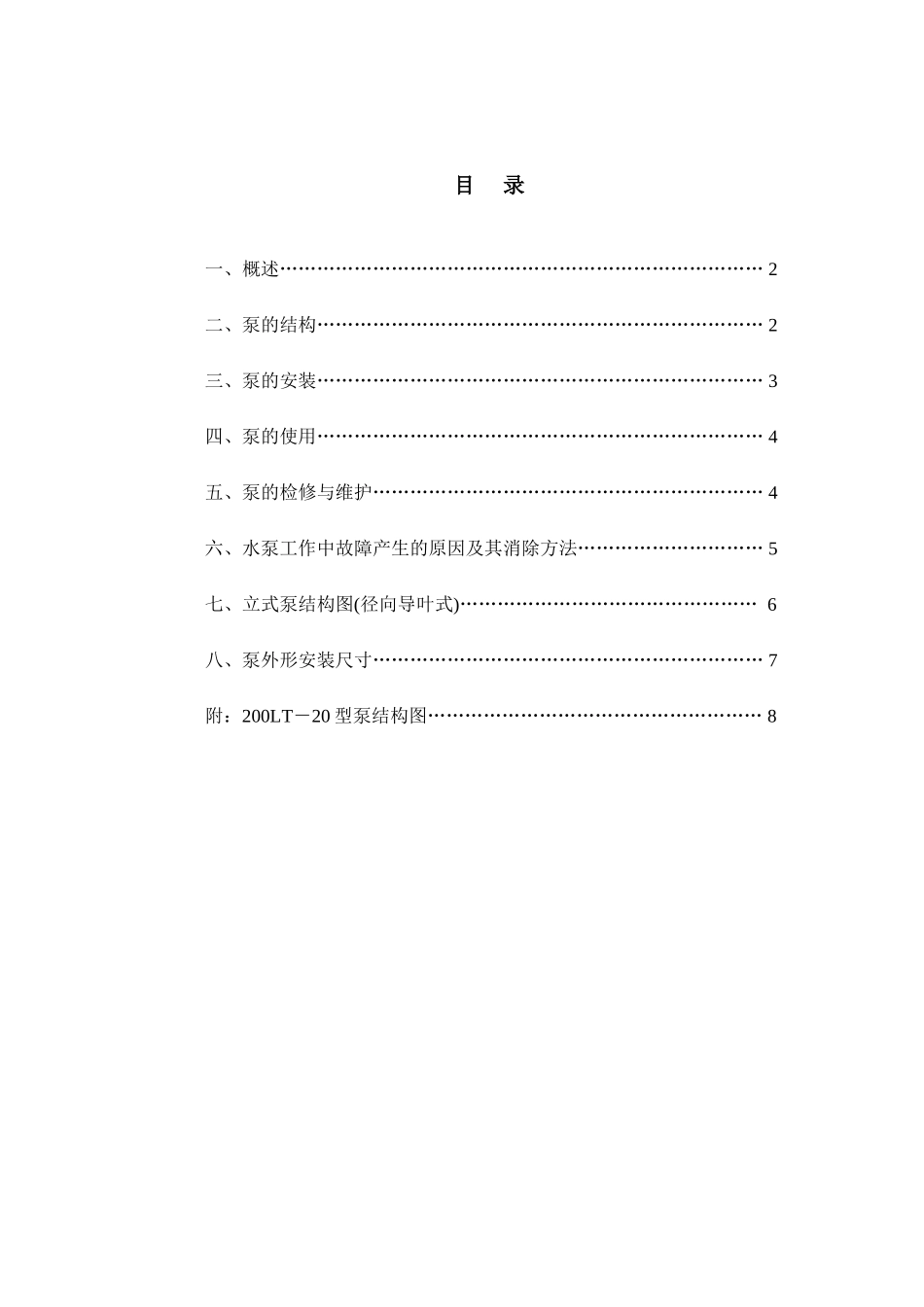

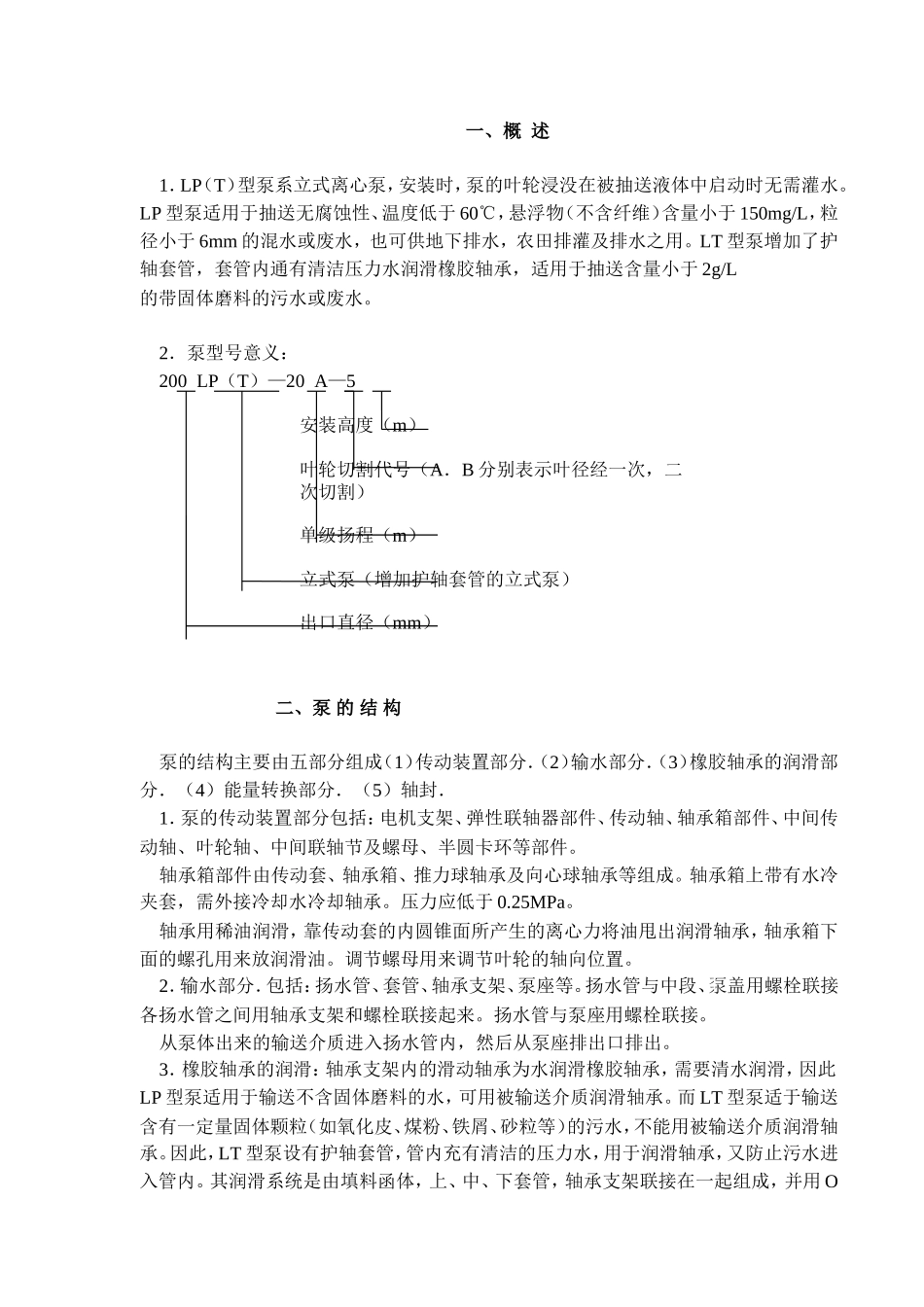

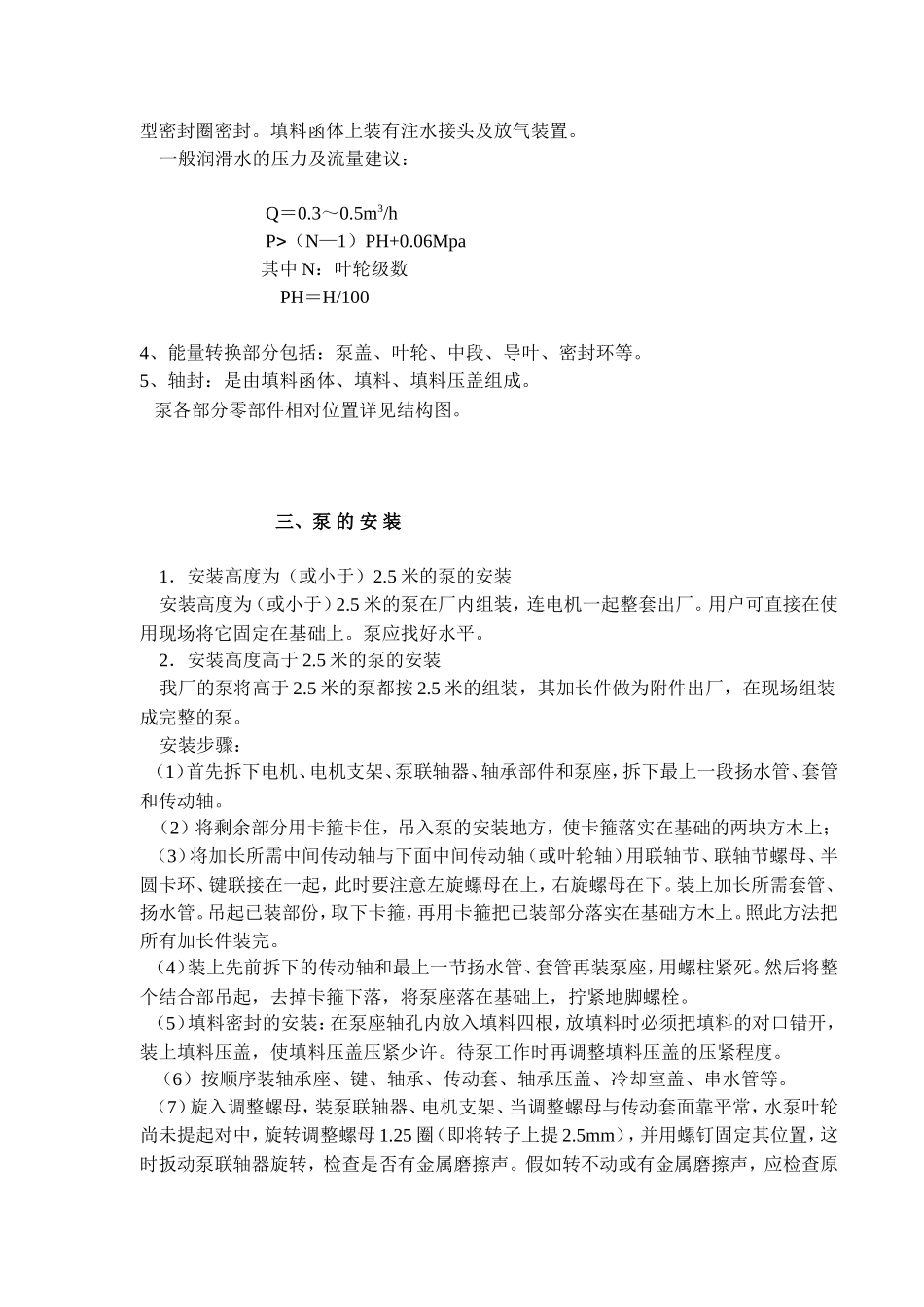

目 录一、概述…………………………………………………………………… 2二、泵的结构……………………………………………………………… 2三、泵的安装……………………………………………………………… 3四、泵的使用……………………………………………………………… 4五、泵的检修与维护……………………………………………………… 4六、水泵工作中故障产生的原因及其消除方法………………………… 5七、立式泵结构图(径向导叶式)………………………………………… 6八、泵外形安装尺寸……………………………………………………… 7附：200LT－20 型泵结构图……………………………………………… 8一、概 述 1．LP（T）型泵系立式离心泵，安装时，泵的叶轮浸没在被抽送液体中启动时无需灌水。LP 型泵适用于抽送无腐蚀性、温度低于 60℃，悬浮物（不含纤维）含量小于 150mg/L，粒径小于 6mm 的混水或废水，也可供地下排水，农田排灌及排水之用。LT 型泵增加了护轴套管，套管内通有清洁压力水润滑橡胶轴承，适用于抽送含量小于 2g/L的带固体磨料的污水或废水。 2．泵型号意义： 200 LP（T）—20 A—5 安装高度（m） 叶轮切割代号（A．B 分别表示叶径经一次，二 次切割） 单级扬程（m） 立式泵（增加护轴套管的立式泵） 出口直径（mm） 二、泵 的 结 构 泵的结构主要由五部分组成（1）传动装置部分．（2）输水部分．（3）橡胶轴承的润滑部分．（4）能量转换部分．（5）轴封． 1．泵的传动装置部分包括：电机支架、弹性联轴器部件、传动轴、轴承箱部件、中间传动轴、叶轮轴、中间联轴节及螺母、半圆卡环等部件。 轴承箱部件由传动套、轴承箱、推力球轴承及向心球轴承等组成。轴承箱上带有水冷夹套，需外接冷却水冷却轴承。压力应低于 0.25MPa。 轴承用稀油润滑，靠传动套的内圆锥面所产生的离心力将油甩出润滑轴承，轴承箱下面的螺孔用来放润滑油。调节螺母用来调节叶轮的轴向位置。 2．输水部分．包括：扬水管、套管、轴承支架、泵座等。扬水管与中段、泵盖用螺栓联接各扬水管之间用轴承支架和螺栓联接起来。扬水管与泵座用螺栓联接。 从泵体出来的输送介质进入扬水管内，然后从泵座排出口排出。 3．橡胶轴承的润滑：轴承支架内的滑动轴承为水润滑橡胶轴承，需要清水润滑，因此LP 型泵适用于输送不含固体磨料的水，可用被输送介质润滑轴承。而 LT 型泵适于输送含有一定量固体颗粒（如氧化皮、...
