LTE测量与切换详细解读

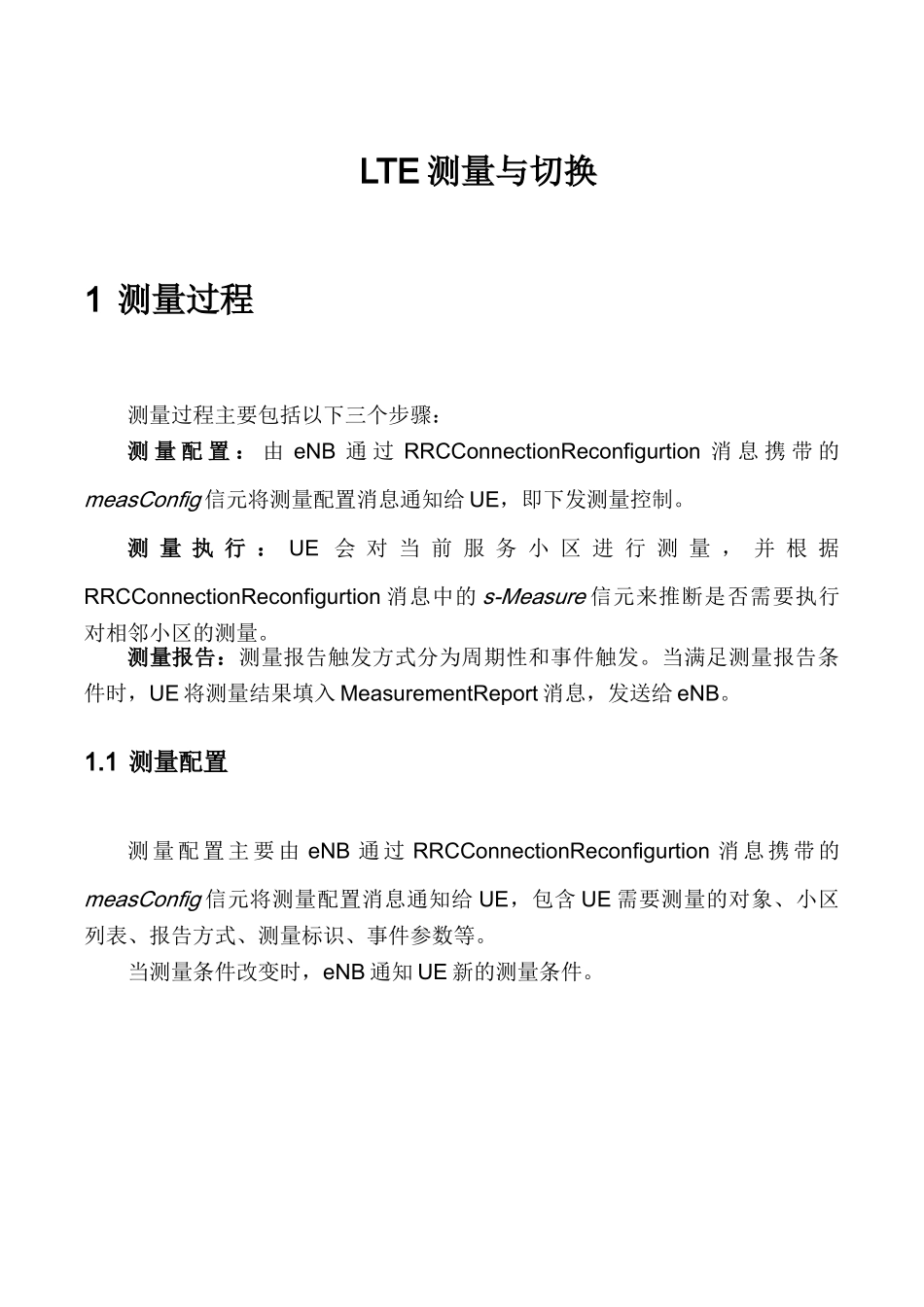

LTE 测量与切换1 测量过程测量过程主要包括以下三个步骤：测 量 配 置 ： 由 eNB 通 过 RRCConnectionReconfigurtion 消 息 携 带 的measConfig 信元将测量配置消息通知给 UE，即下发测量控制。测 量 执 行 ： UE 会 对 当 前 服 务 小 区 进 行 测 量 ， 并 根 据RRCConnectionReconfigurtion 消息中的 s-Measure 信元来推断是否需要执行对相邻小区的测量。测量报告：测量报告触发方式分为周期性和事件触发。当满足测量报告条件时，UE 将测量结果填入 MeasurementReport 消息，发送给 eNB。1.1 测量配置测 量 配 置 主 要 由 eNB 通 过 RRCConnectionReconfigurtion 消 息 携 带 的measConfig 信元将测量配置消息通知给 UE，包含 UE 需要测量的对象、小区列表、报告方式、测量标识、事件参数等。当测量条件改变时，eNB 通知 UE 新的测量条件。图 1-1 测量配置消息1.1.1RRCConnectionReconfigurtion 消息 触发条件：eNB 向 UE 发起/修改/删除测量。 发 送 网 元 ： （ eNB ） 处 理 ： 将 测 量 配 置 填 项 填 入RRCConnectionReconfigurtion 消息中的 measConfig 信元。 接收网元（UE）处理：UE 侧维护一个测量配置数据库 VarMeasConfig，在VarMeasConfig 中 ， 每 个 measId 对 应 一 个 measObjectId 和 一 个reportConfigId。其中，measId 是数据库测量配置条目索引；measObjectId是测量对象标识，对应一个测量对象配置项；reportConfigId 是测量报告标识，对应一个测量报告配置项。此外还包含了与 measId 无关的公共配置项quantityConfig、测量量配置、s-Measure 和服务小区质量门限控制等。图 1-2 测量配置内容Measurement objects（测量对象）：UE 测量的对象如下 对于频率内和频率间的测量，测量对象是一个单一的 E-UTRA 承载频率。与该承载频率相关的，E-UTRAN 可以配置一系列的特定频偏的小区和黑名单小区。黑名单小区在事件评估或者测量报告中不被考虑。 对于不同 RAT 间的 UTRA 测量，测量对象为在一个单一 UTRA 承载频率上的小区集。 对于不同 RAT 间的 GERAN 测量，测量对象为一个 GERAN 承载频率集。Reporting configurtions（报告配置）： 报告标准：该标准触发 UE 发送一条测量报告。这可以是周期性的或者是单一事件的描述。 报告格式：在测量报告中 UE...
