MCO1404离心压缩机施工技术

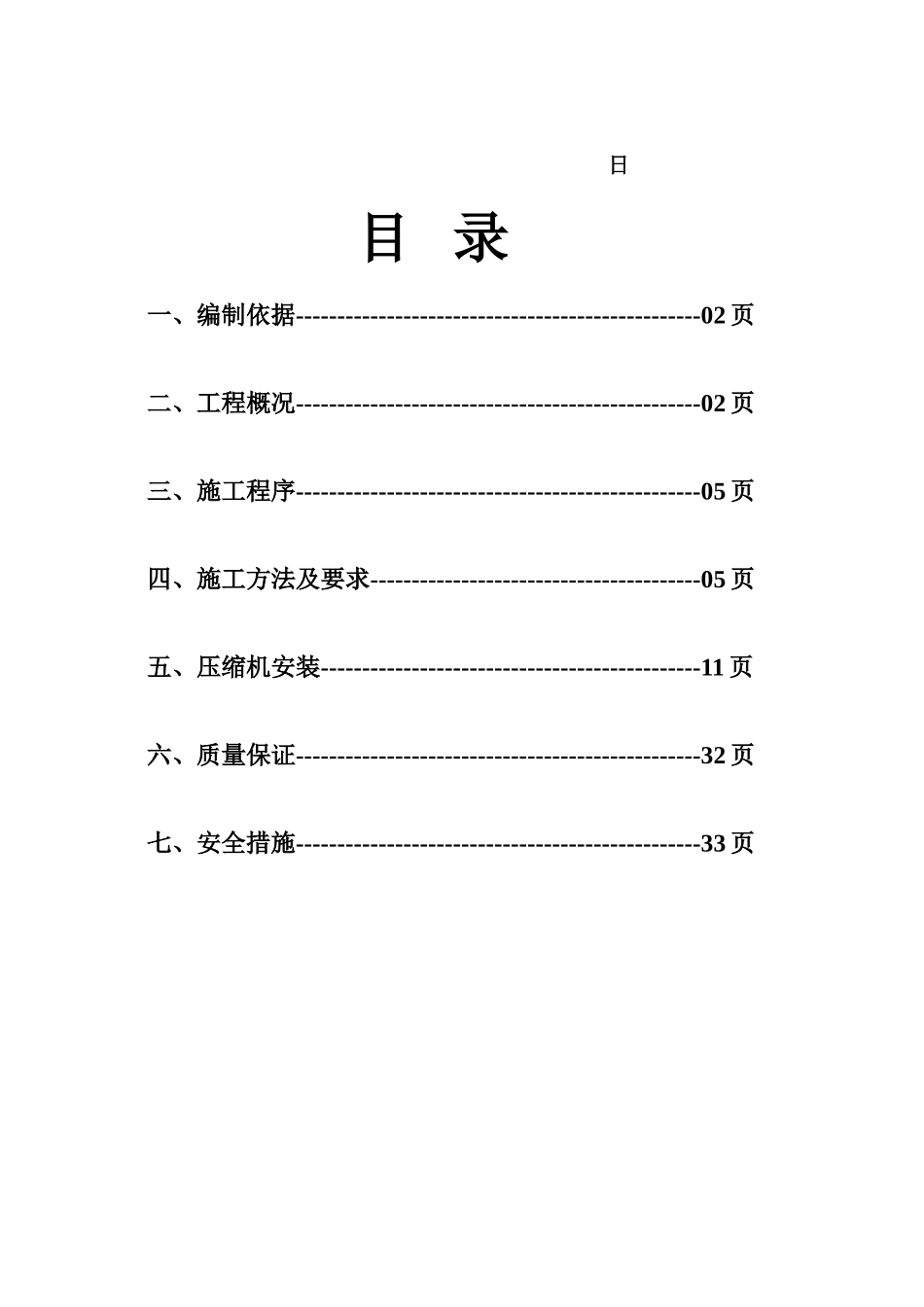

日目 录一、编制依据-------------------------------------------------02 页二、工程概况-------------------------------------------------02 页三、施工程序-------------------------------------------------05 页 四、施工方法及要求----------------------------------------05 页五、压缩机安装----------------------------------------------11 页六、质量保证-------------------------------------------------32 页七、安全措施-------------------------------------------------33 页 一、编制说明与依据 1.1 编制说明本技术方案专为内蒙古 XXX 化工厂，43000Nm3/h 空分装置中的空气动力设备，MCO1404 离心压缩机安装施工而编制，方案中所有技术要求，都是参照本机技文件和相关法律规范，以及实践经验编制而成，施工过程中必须严格执行，不得隋意修改。若需修改，应按原审批程序办理手续，否则，一切后果自负。1.1.1 编制依据1.1.1.1 离心压缩机组的随机图纸、技术文件及安装说明书；1.1.1.2 HGJ231《化学工业大中型化工装置试车工作法律规范》；1.1.1.3 HGJ205—92《化工机器安装工程施工及验收法律规范》（离心式压缩机篇）；1.1.1.4 HGJ20253—2000《化工机器安装工程施工及验收法律规范》（通用规定）；1.1.1.5 GB50231《机械设备安装工程施工及验收通用法律规范》；1.1.1.6 GB50235《工业金属管道工程施工及验收法律规范》；1.1.1.7 GB50236《现场设备、工业管道焊接工程施工及验收法律规范；1.1.1.8 JBJ46《施工现场临时用电安全技术法律规范》；1.1.1.9 SH3505《石油化工施工安全技术规程》。 二、工程概况 2.1 压缩机介绍2.1.1 该压缩机组是为制氧装置设计的离心压缩机（220000m3/h），由沈鼓集团生产，机组型号为 MCO1404 压缩机组、机组布置为变速机与压缩机安装在同一钢性联合底座上，驱动电机（独立机座）组成。整个机组采纳润滑油站供油。压缩机与变速机、变速机与电机之间采纳膜片联轴器联接。机组布置在 8M 二楼，润滑油站、级间冷却器、冷却器、分离器布置在一楼，高位油箱安装于车间厂房外，距离机组运行中心线 6 米以上空间。2.1.2 离 心 压 缩 机 组 由 驱 动 电 机 、 增 速 机 、 离 心 压 缩 机（MCO1404）、联合底座、润滑油站、高位油箱、联轴器、（级间）气体冷却器、（级间）气液分离器、（防喘振）气体冷却器、（防喘振）气液分离器等组成...
