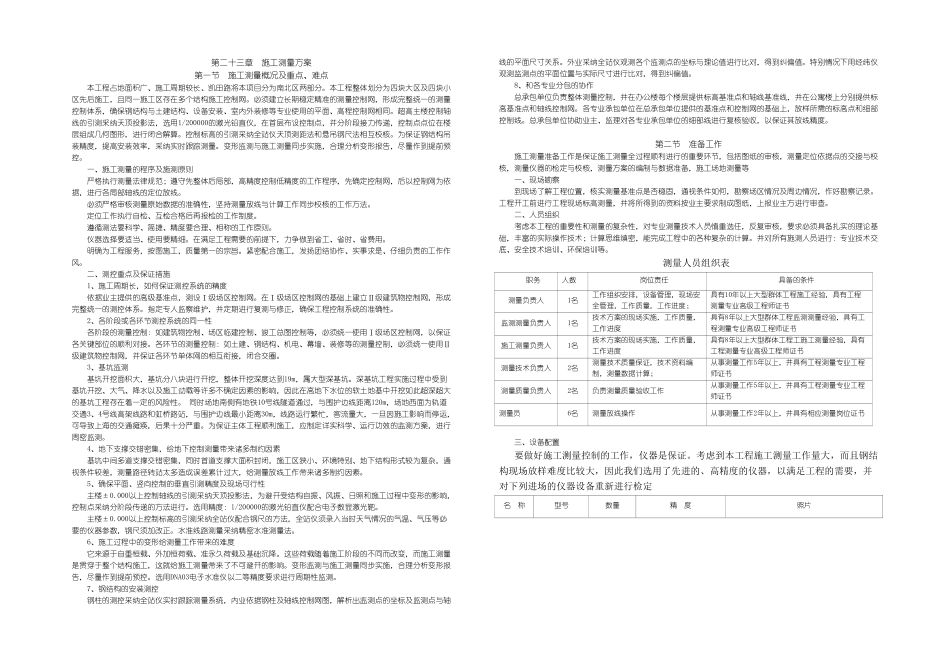

第二十三章 施工测量方案第一节 施工测量概况及重点、难点本工程占地面积广、施工周期较长、凯田路将本项目分为南北区两部分。本工程整体划分为四块大区及四块小区先后施工，且同一施工区存在多个结构施工控制网。必须建立长期稳定精准的测量控制网，形成完整统一的测量控制体系，确保钢结构与土建结构、设备安装、室内外装修等专业使用的平面、高程控制网相同。超高主楼控制轴线的引测采纳天顶投影法，选用1/200000的激光铅直仪，在首层布设控制点，并分阶段接力传递，控制点点位在楼层组成几何图形，进行闭合解算。控制标高的引测采纳全站仪天顶测距法和悬吊钢尺法相互校核。为保证钢结构吊装精度，提高安装效率，采纳实时跟踪测量。变形监测与施工测量同步实施，合理分析变形报告，尽量作到提前预控。一、施工测量的程序及施测原则严格执行测量法律规范；遵守先整体后局部，高精度控制低精度的工作程序，先确定控制网，后以控制网为依据，进行各局部轴线的定位放线。必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。定位工作执行自检、互检合格后再报检的工作制度。遵循测法要科学、简捷、精度要合理、相称的工作原则。仪器选择要适当、使用要精细。在满足工程需要的前提下，力争做到省工、省时、省费用。明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、仔细负责的工作作风。二、测控重点及保证措施1、施工周期长，如何保证测控系统的精度依据业主提供的高级基准点，测设Ⅰ级场区控制网。在Ⅰ级场区控制网的基础上建立Ⅱ级建筑物控制网，形成完整统一的测控体系。指定专人监察维护，并定期进行复测与修正，确保工程控制系统的准确性。2、各阶段或各环节测控系统的同一性各阶段的测量控制：如建筑物控制、场区临建控制、竣工总图控制等，必须统一使用Ⅰ级场区控制网，以保证各关键部位的顺利对接。各环节的测量控制：如土建、钢结构、机电、幕墙、装修等的测量控制，必须统一使用Ⅱ级建筑物控制网，并保证各环节单体网的相互衔接，闭合交圈。3、基坑监测基坑开挖面积大，基坑分八块进行开挖，整体开挖深度达到19m，属大型深基坑。深基坑工程实施过程中受到基坑开挖、大气、降水以及施工动载等许多不确定因素的影响，因此在高地下水位的软土地基中开挖如此超深超大的基坑工程存在着一定的风险性。 同时场地南侧有地铁10号线隧道通过，与围护边线距离120m，场地西面为轨道交...
