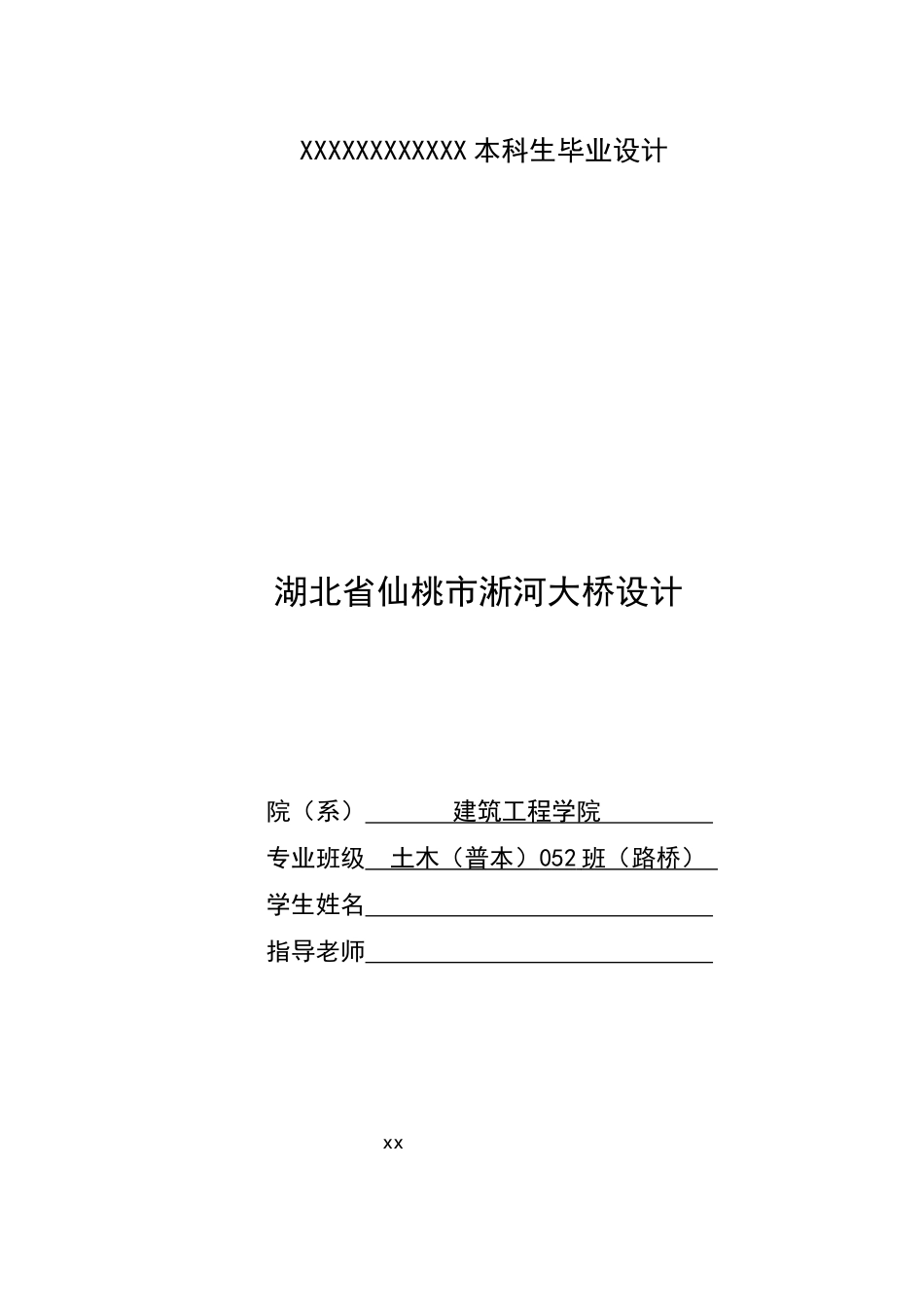

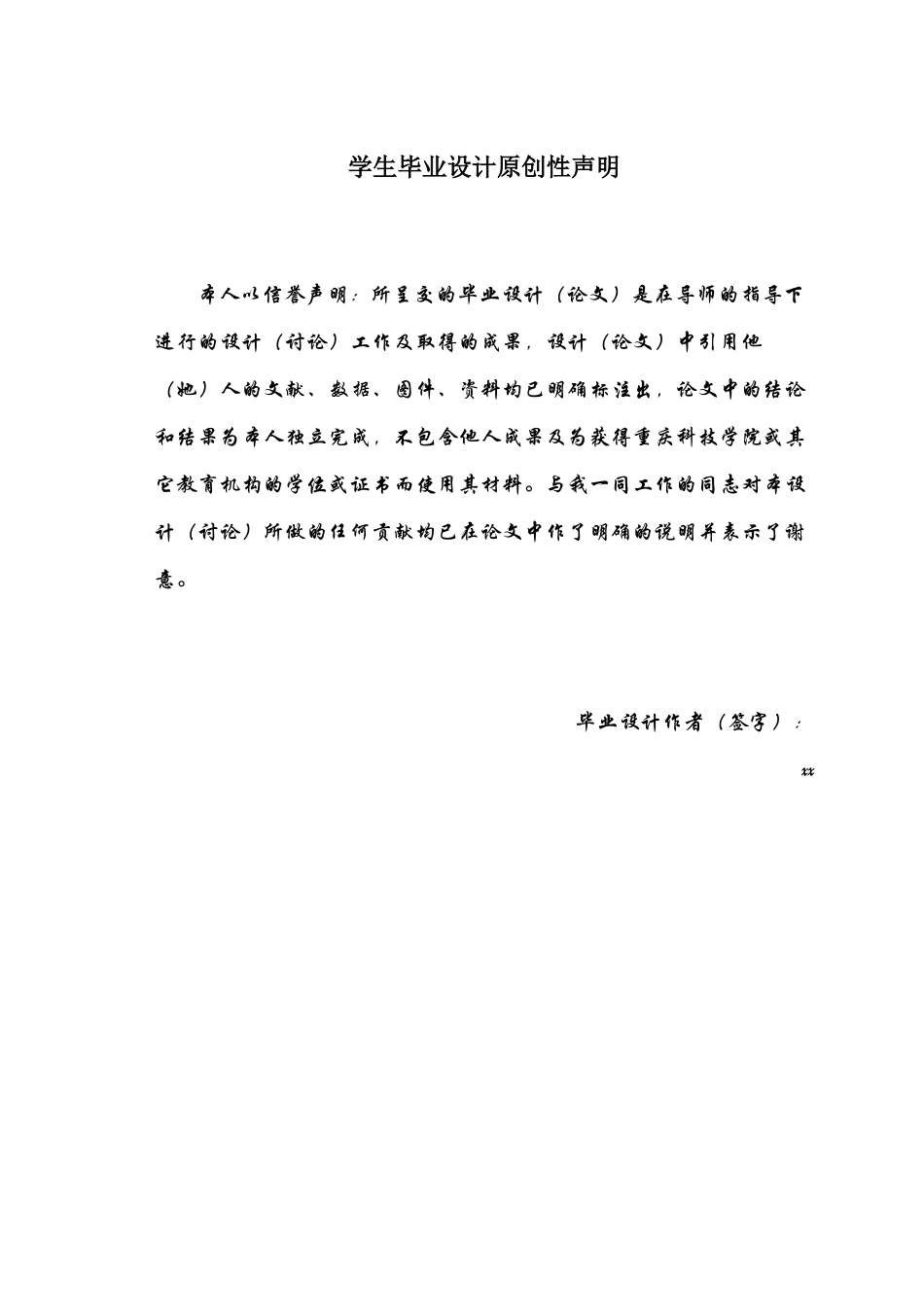

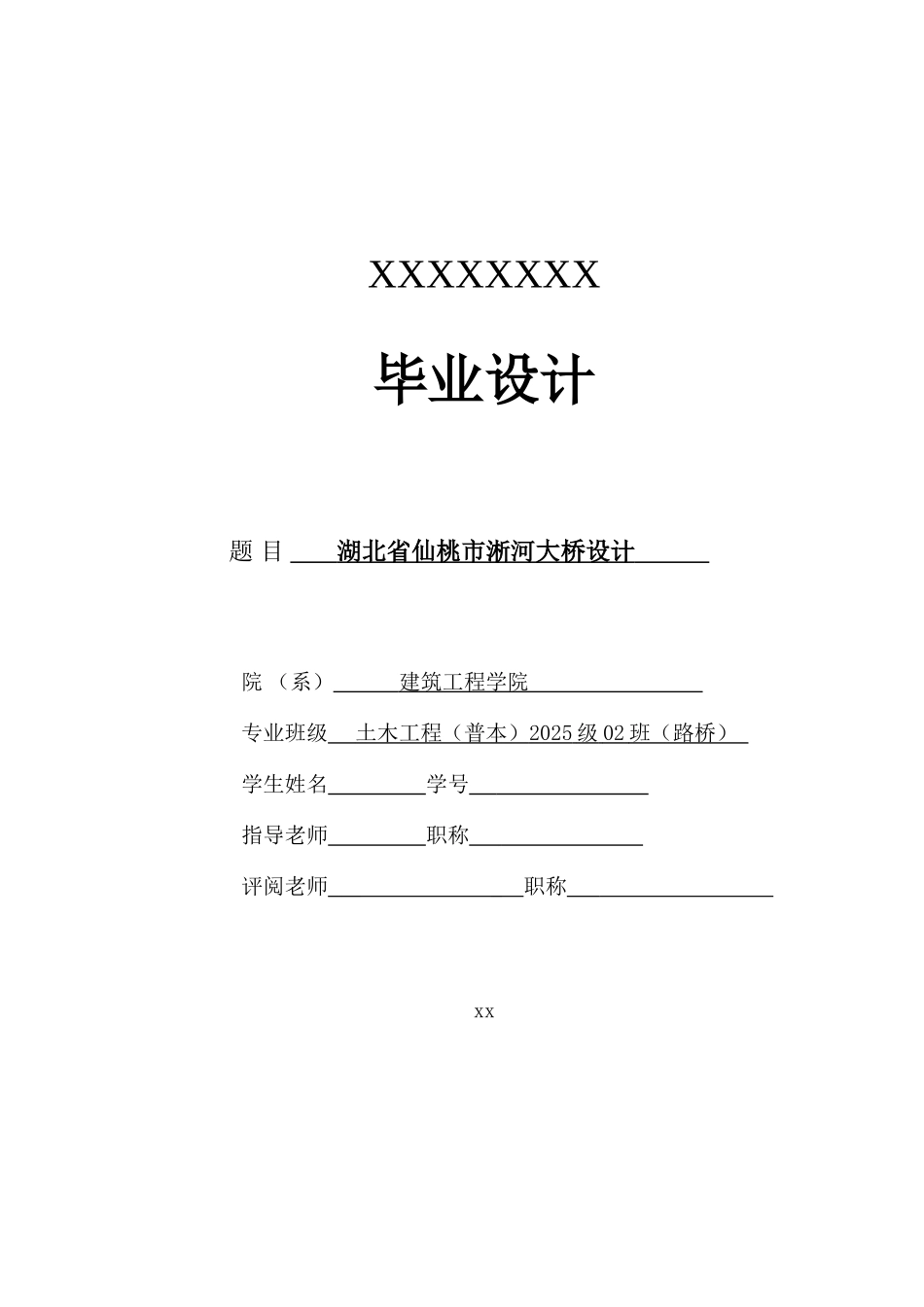

XXXXXXXX毕业设计题 目 湖北省仙桃市淅河大桥设计 院 （系） 建筑工程学院 专业班级 土木工程（普本） 2025 级 02 班（路桥） 学生姓名 学号 指导老师 职称 评阅老师___ _ 职称___ xxXXXXXXXXXXXX 本科生毕业设计湖北省仙桃市淅河大桥设计院（系） 建筑工程学院 专业班级 土木（普本） 052 班（路桥） 学生姓名 指导老师 xx学生毕业设计原创性声明本人以信誉声明：所呈交的毕业设计（论文）是在导师的指导下进行的设计（讨论）工作及取得的成果，设计（论文）中引用他（她）人的文献、数据、图件、资料均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及为获得重庆科技学院或其它教育机构的学位或证书而使用其材料。与我一同工作的同志对本设计（讨论）所做的任何贡献均已在论文中作了明确的说明并表示了谢意。毕业设计作者（签字）： xx摘 要本毕业设计主要是对预应力混凝土连续刚构上部结构进行设计。连续刚构这种桥型结构刚度好、抗震性能好、墩梁固结有利于悬臂施工，减少了大型支座的养护维修和更换。在近二十余年来，随着预应力技术的进展和悬臂施工法的应用 ,连续刚构桥得到了广泛的应用。本设计桥梁为跨度（50+70+50）m 的预应力混凝土连续刚构，截面形式为单箱双室箱型。桥面宽度为 20m，设计荷载标准为公路 I 级汽车荷载。主梁采纳挂篮对称悬臂施工。设计流程如下：第一步:确定主梁的主要构造和细部尺寸；第二步:根据悬臂施工挂篮的起吊能力对主梁进行施工节段的划分；第三步:在 Auto CAD 中建立计算模型并导入桥梁博士程序中，完成建模过程；第四步:进行施工阶段内力分析，从而估算出所需纵向预应力筋的数目；第五步:计算预应力损失及各项次内力，并进行主要截面验算；最后：绘制工程图及编制说明书。关键词：预应力混凝土连续刚构桥 悬臂施工 桥梁博士 验算ABSTRACTThe undergraduate design is mainly about the design of superstructure of pre-stressed concrete continuous rigid frame bridge.This type of structure has many advantages, such as excellent stiffness,high capability to withstand earthquake. At the same time, the fixation between the pier and the girder is of benefit to the cantilever construction and prevents change and maintenance of large-size supports. With t...
