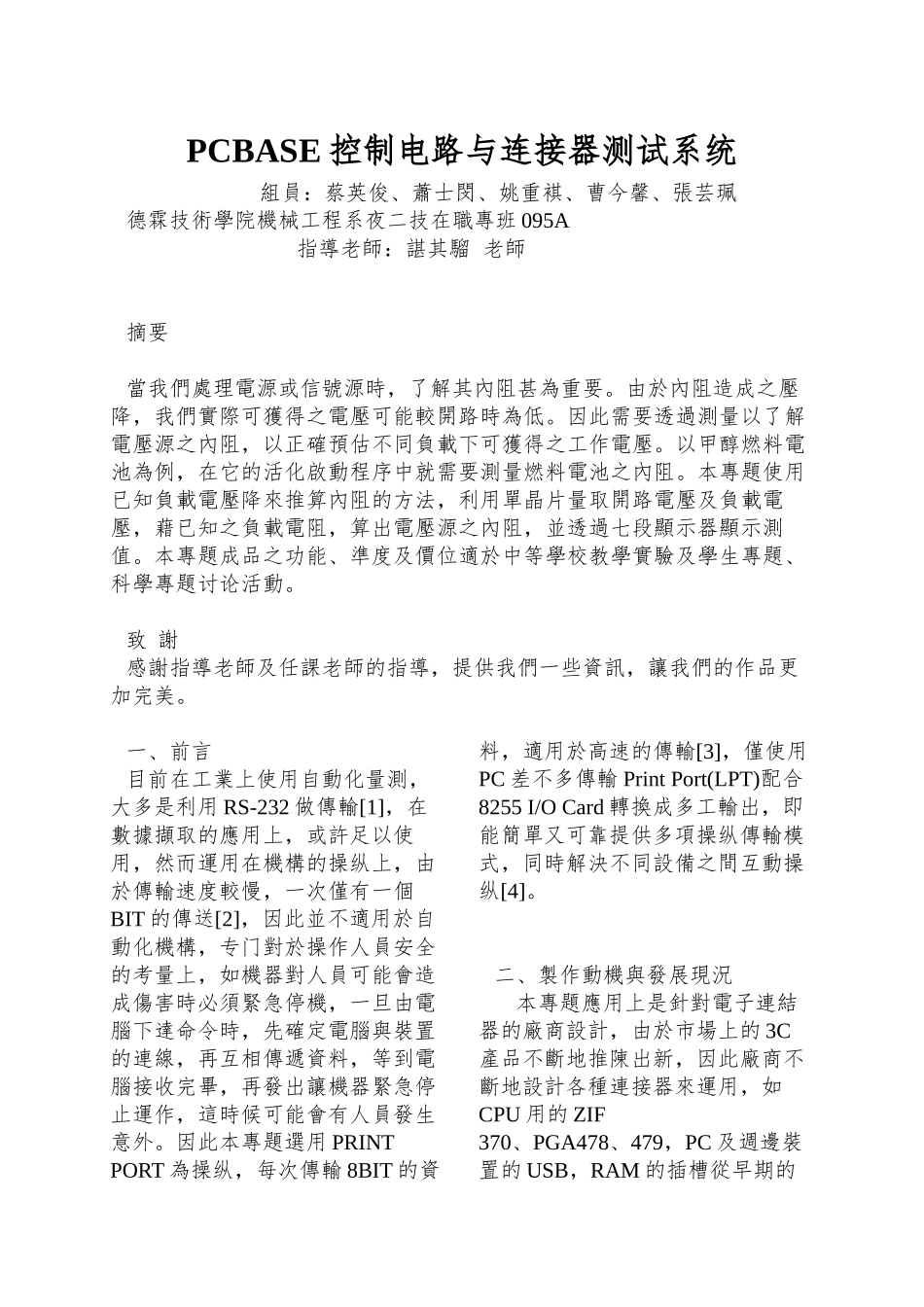

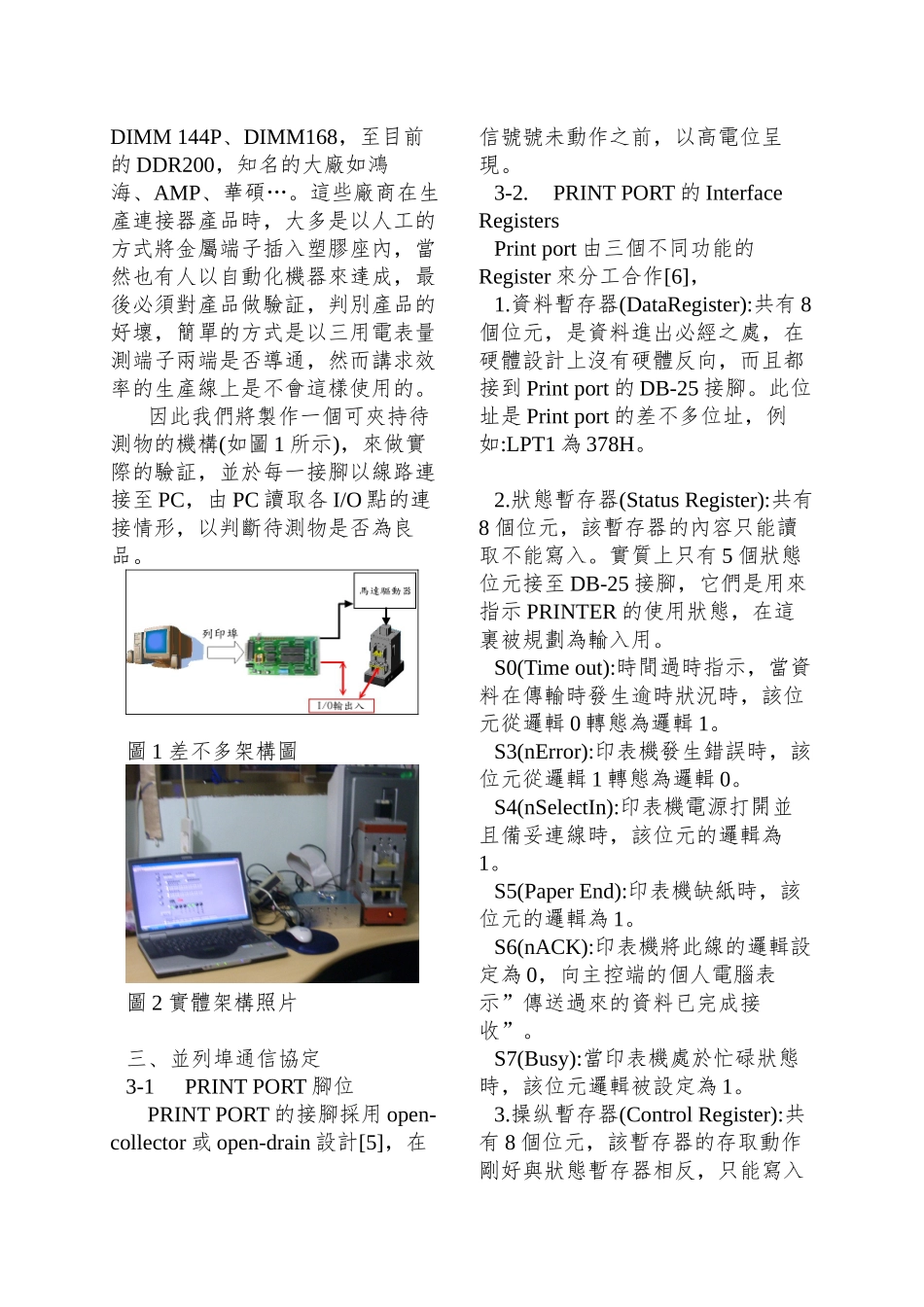

PCBASE 控制电路与连接器测试系统組員：蔡英俊、蕭士閔、姚重褀、曹今馨、張芸珮德霖技術學院機械工程系夜二技在職專班 095A指導老師：諶其騮 老師摘要當我們處理電源或信號源時，了解其內阻甚為重要。由於內阻造成之壓降，我們實際可獲得之電壓可能較開路時為低。因此需要透過測量以了解電壓源之內阻，以正確預估不同負載下可獲得之工作電壓。以甲醇燃料電池為例，在它的活化啟動程序中就需要測量燃料電池之內阻。本專題使用已知負載電壓降來推算內阻的方法，利用單晶片量取開路電壓及負載電壓，藉已知之負載電阻，算出電壓源之內阻，並透過七段顯示器顯示測值。本專題成品之功能、準度及價位適於中等學校教學實驗及學生專題、科學專題讨论活動。致 謝感謝指導老師及任課老師的指導，提供我們一些資訊，讓我們的作品更加完美。一、前言目前在工業上使用自動化量測，大多是利用 RS-232 做傳輸[1]，在數據擷取的應用上，或許足以使用，然而運用在機構的操纵上，由於傳輸速度較慢，一次僅有一個BIT 的傳送[2]，因此並不適用於自動化機構，专门對於操作人員安全的考量上，如機器對人員可能會造成傷害時必須緊急停機，一旦由電腦下達命令時，先確定電腦與裝置的連線，再互相傳遞資料，等到電腦接收完畢，再發出讓機器緊急停止運作，這時候可能會有人員發生意外。因此本專題選用 PRINT PORT 為操纵，每次傳輸 8BIT 的資料，適用於高速的傳輸[3]，僅使用PC 差不多傳輸 Print Port(LPT)配合8255 I/O Card 轉換成多工輸出，即能簡單又可靠提供多項操纵傳輸模式，同時解決不同設備之間互動操纵[4]。二、製作動機與發展現況本專題應用上是針對電子連結器的廠商設計，由於市場上的 3C產品不斷地推陳出新，因此廠商不斷地設計各種連接器來運用，如CPU 用的 ZIF 370、PGA478、479，PC 及週邊裝置的 USB，RAM 的插槽從早期的DIMM 144P、DIMM168，至目前的 DDR200，知名的大廠如鴻海、AMP、華碩…。這些廠商在生產連接器產品時，大多是以人工的方式將金屬端子插入塑膠座內，當然也有人以自動化機器來達成，最後必須對產品做驗証，判別產品的好壞，簡單的方式是以三用電表量測端子兩端是否導通，然而講求效率的生產線上是不會這樣使用的。因此我們將製作一個可夾持待測物的機構(如圖 1 所示)，來做實際的驗証，並於每一接腳以線路連接至 PC，由 PC 讀取各 I/O 點的連接情形，以判斷待測物是否為良品。圖 1 差不多架構圖圖 2 ...
