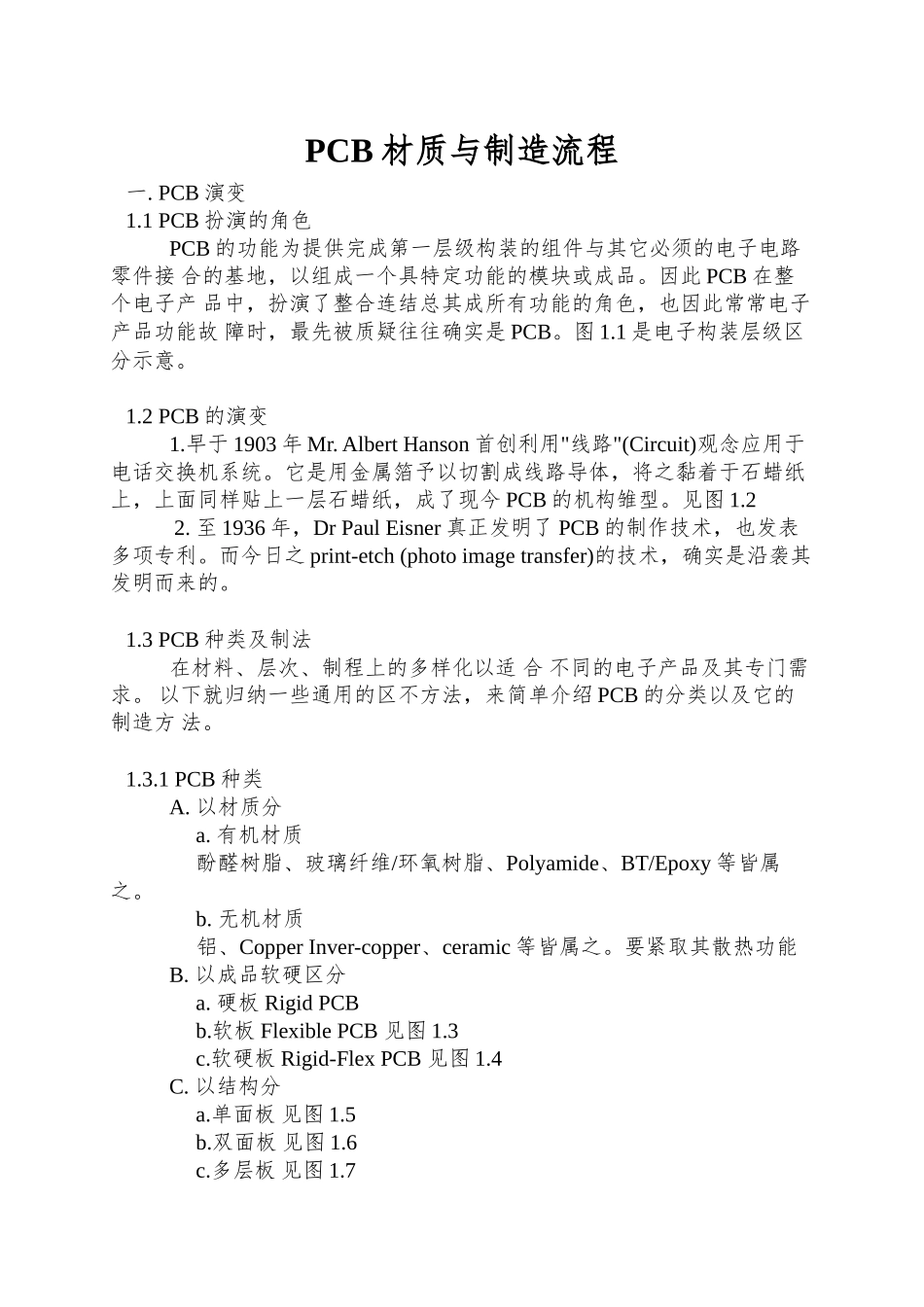

PCB材质与制造流程_第1页
1/116
PCB材质与制造流程_第2页
2/116

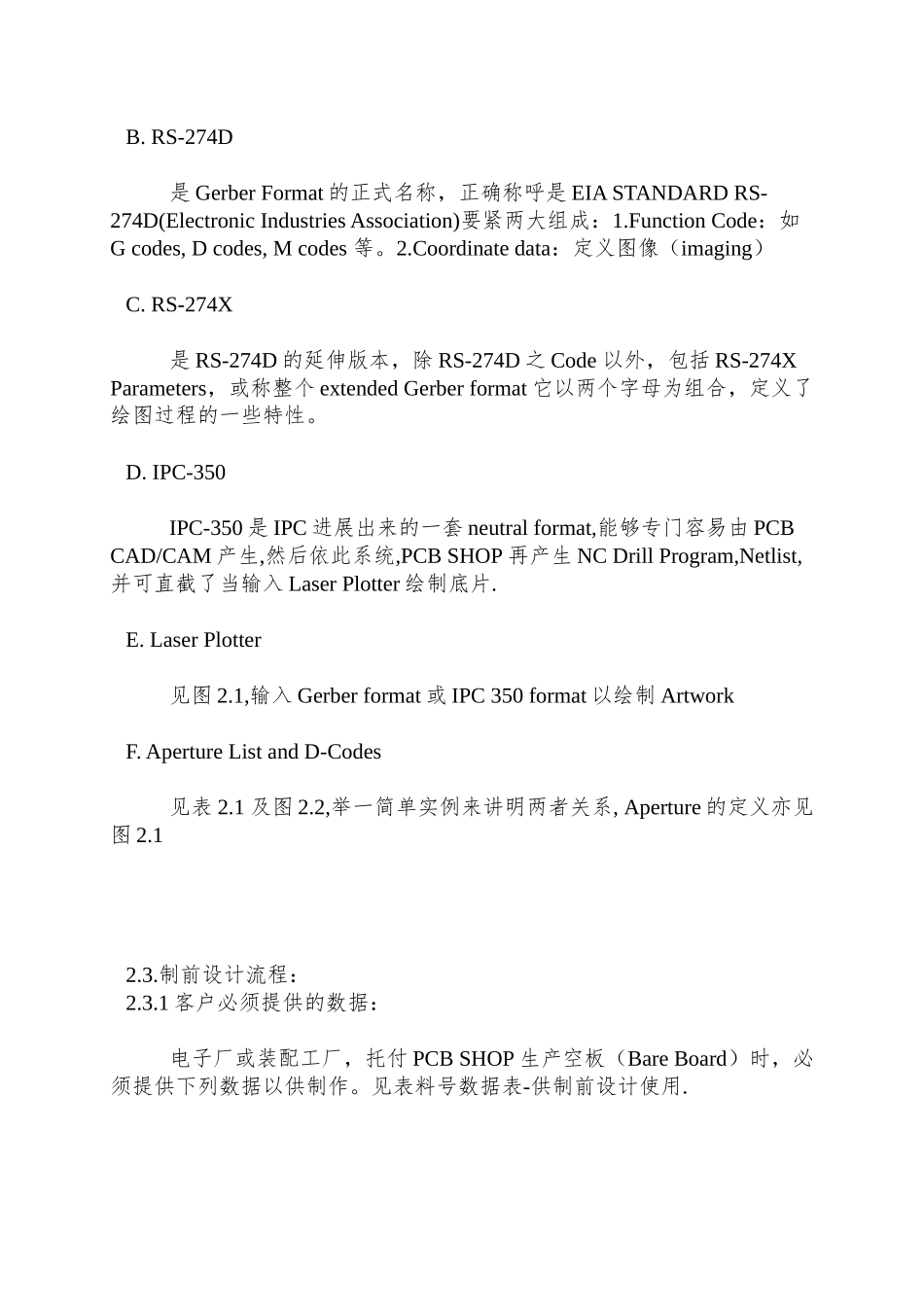

PCB材质与制造流程_第3页
3/116
PCB 材质与制造流程一. PCB 演变 1.1 PCB 扮演的角色 PCB 的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接 合的基地,以组成一个具特定功能的模块或成品。因此 PCB 在整个电子产 品中,扮演了整合连结总其成所有功能的角色,也因此常常电子产品功能故 障时,最先被质疑往往确实是 PCB。图 1.1 是电子构装层级区分示意。1.2 PCB 的演变 1.早于 1903 年 Mr. Albert Hanson 首创利用"线路"(Circuit)观念应用于电话交换机系统。它是用金属箔予以切割成线路导体,将之黏着于石蜡纸上,上面同样贴上一层石蜡纸,成了现今 PCB 的机构雏型。见图 1.2 2. 至 1936 年,Dr Paul Eisner 真正发明了 PCB 的制作技术,也发表多项专利。而今日之 print-etch (photo image transfer)的技术,确实是沿袭其发明而来的。 1.3 PCB 种类及制法 在材料、层次、制程上的多样化以适 合 不同的电子产品及其专门需求。 以下就归纳一些通用的区不方法,来简单介绍 PCB 的分类以及它的制造方 法。 1.3.1 PCB 种类 A. 以材质分 a. 有机材质 酚醛树脂、玻璃纤维/环氧树脂、Polyamide、BT/Epoxy 等皆属之。 b. 无机材质 铝、Copper Inver-copper、ceramic 等皆属之。要紧取其散热功能 B. 以成品软硬区分 a. 硬板 Rigid PCB b.软板 Flexible PCB 见图 1.3 c.软硬板 Rigid-Flex PCB 见图 1.4 C. 以结构分 a.单面板 见图 1.5 b.双面板 见图 1.6 c.多层板 见图 1.7 D. 依用途分:通信/耗用性电子/军用/运算机/半导体/电测板…,见图1.8 BGA. 另有一种射出成型的立体 PCB,因使用少,不在此介绍。1.3.2 制造方法介绍 A. 减除法,其流程见图 1.9 B. 加成法,又可分半加成与全加成法,见图 1.10 1.11二.制前预备2.1.前言 台湾 PCB 产业属性,几乎是以OEM,也确实是受客户托付制作空板(Bare Board)而已,不像美国,专门多 PCB Shop 是包括了线路设计,空板制作以及装配(Assembly)的 Turn-Key 业务。往常,只要客户提供的原始数据如 Drawing, Artwork, Specification,再以手动翻片、排版、打带等作业,即可进行制作,但近年由于电子产品日趋轻薄短小,PCB 的制造面临了几个挑战:(1)薄板(2)高密度(3)高性能(4)高速 ( 5 ) 产品周期缩短(6)降低成本等。以往以灯桌、笔刀、贴图及照相机做为制前工具,现在己被运算机、工作软件及激...
