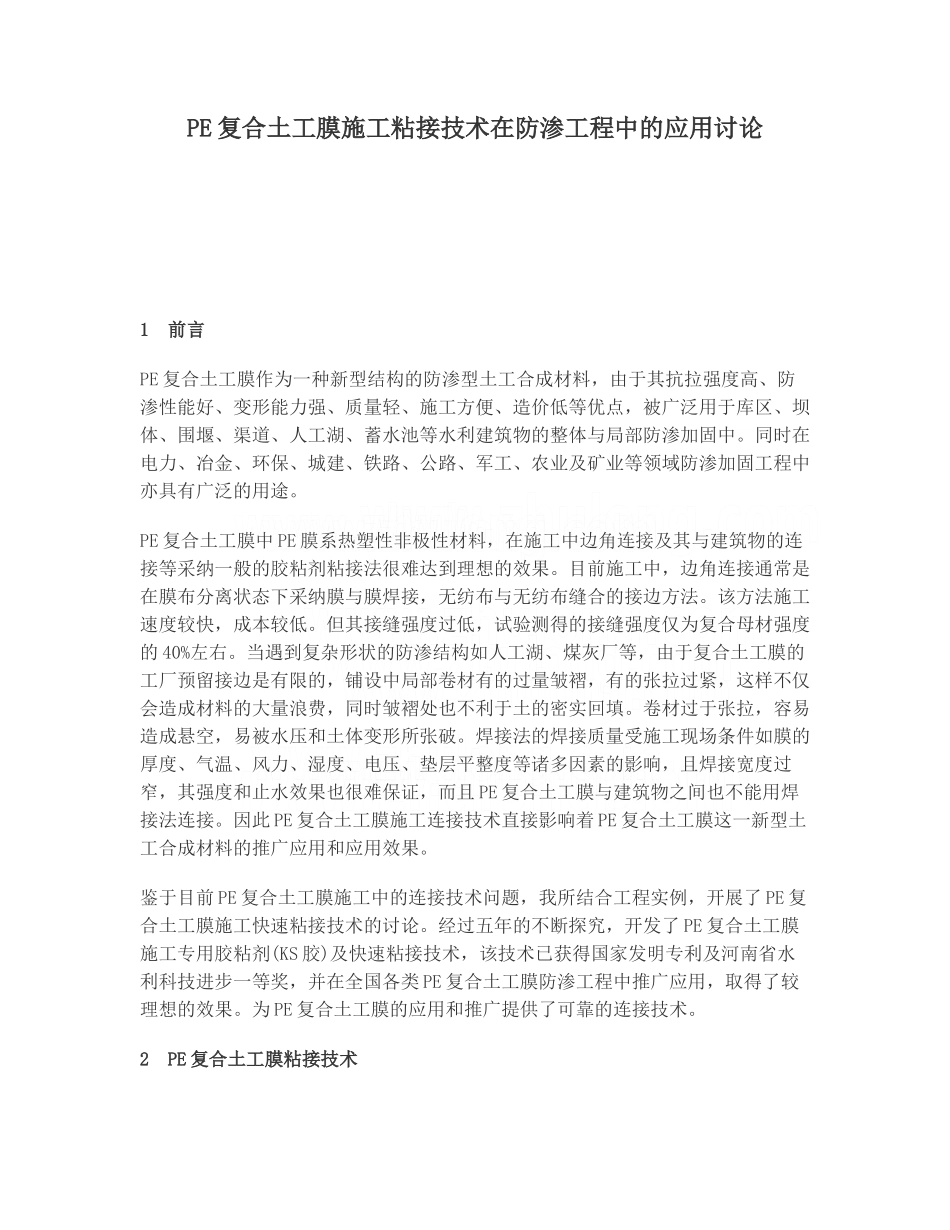

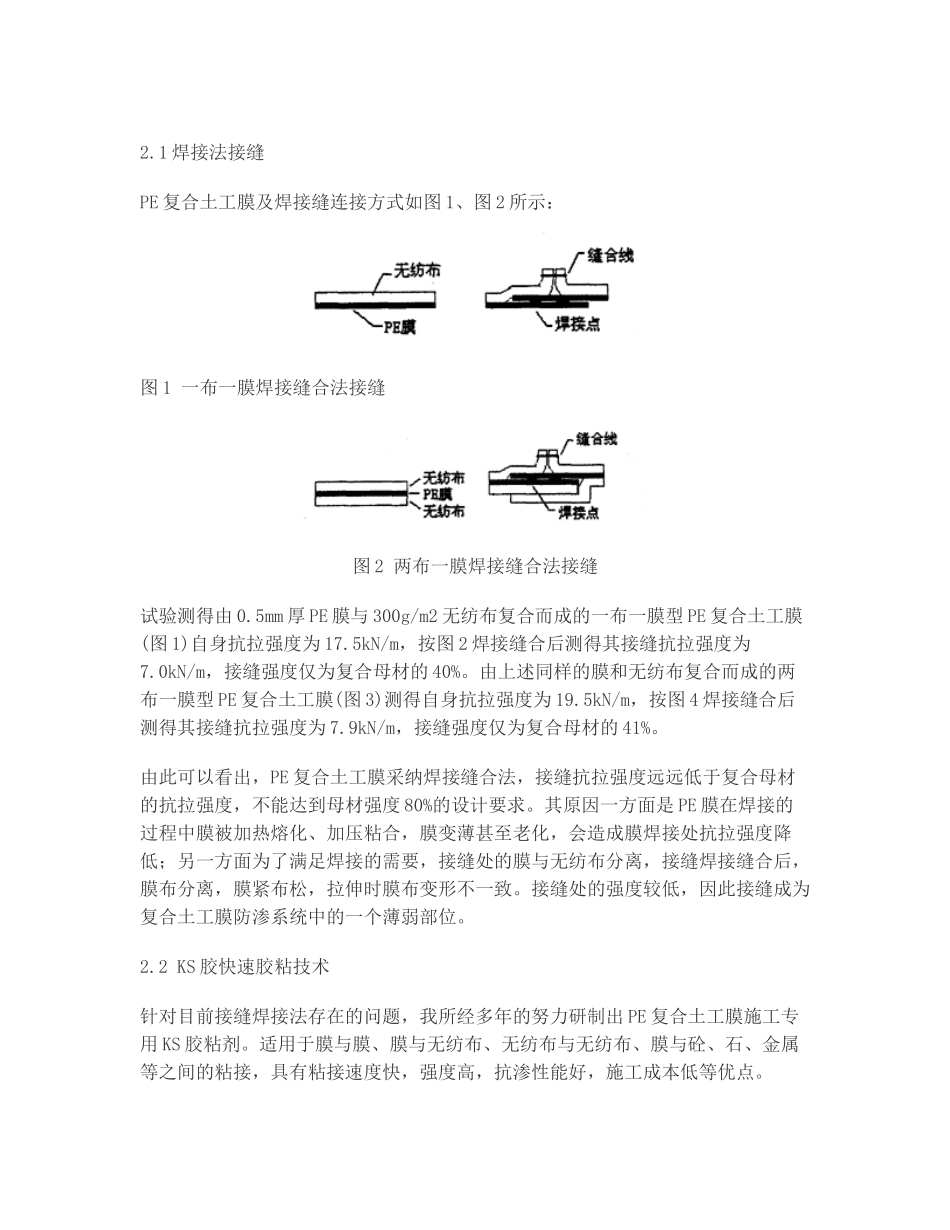

PE 复合土工膜施工粘接技术在防渗工程中的应用讨论1 前言PE 复合土工膜作为一种新型结构的防渗型土工合成材料，由于其抗拉强度高、防渗性能好、变形能力强、质量轻、施工方便、造价低等优点，被广泛用于库区、坝体、围堰、渠道、人工湖、蓄水池等水利建筑物的整体与局部防渗加固中。同时在电力、冶金、环保、城建、铁路、公路、军工、农业及矿业等领域防渗加固工程中亦具有广泛的用途。PE 复合土工膜中 PE 膜系热塑性非极性材料，在施工中边角连接及其与建筑物的连接等采纳一般的胶粘剂粘接法很难达到理想的效果。目前施工中，边角连接通常是在膜布分离状态下采纳膜与膜焊接，无纺布与无纺布缝合的接边方法。该方法施工速度较快，成本较低。但其接缝强度过低，试验测得的接缝强度仅为复合母材强度的 40%左右。当遇到复杂形状的防渗结构如人工湖、煤灰厂等，由于复合土工膜的工厂预留接边是有限的，铺设中局部卷材有的过量皱褶，有的张拉过紧，这样不仅会造成材料的大量浪费，同时皱褶处也不利于土的密实回填。卷材过于张拉，容易造成悬空，易被水压和土体变形所张破。焊接法的焊接质量受施工现场条件如膜的厚度、气温、风力、湿度、电压、垫层平整度等诸多因素的影响，且焊接宽度过窄，其强度和止水效果也很难保证，而且 PE 复合土工膜与建筑物之间也不能用焊接法连接。因此 PE 复合土工膜施工连接技术直接影响着 PE 复合土工膜这一新型土工合成材料的推广应用和应用效果。鉴于目前 PE 复合土工膜施工中的连接技术问题，我所结合工程实例，开展了 PE 复合土工膜施工快速粘接技术的讨论。经过五年的不断探究，开发了 PE 复合土工膜施工专用胶粘剂(KS 胶)及快速粘接技术，该技术已获得国家发明专利及河南省水利科技进步一等奖，并在全国各类 PE 复合土工膜防渗工程中推广应用，取得了较理想的效果。为 PE 复合土工膜的应用和推广提供了可靠的连接技术。2 PE 复合土工膜粘接技术2.1 焊接法接缝PE 复合土工膜及焊接缝连接方式如图 1、图 2 所示：图 1 一布一膜焊接缝合法接缝图 2 两布一膜焊接缝合法接缝试验测得由 0.5mm 厚 PE 膜与 300g/m2 无纺布复合而成的一布一膜型 PE 复合土工膜(图 1)自身抗拉强度为 17.5kN/m，按图 2 焊接缝合后测得其接缝抗拉强度为7.0kN/m，接缝强度仅为复合母材的 40%。由上述同样的膜和无纺布复合而成的两布一膜型 PE 复合土工膜(图 3)测得自身抗拉强度为 19.5kN/m，...
