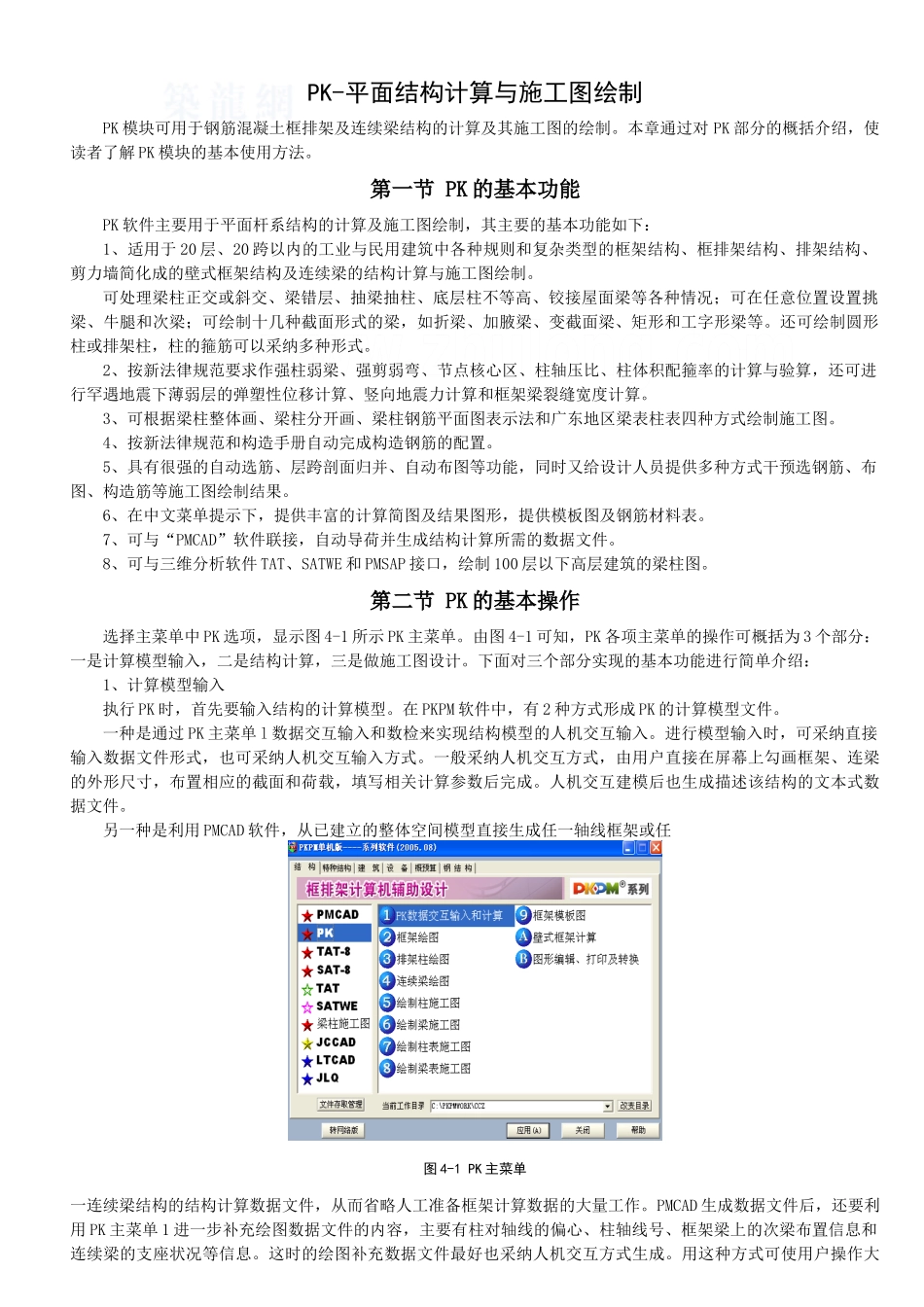

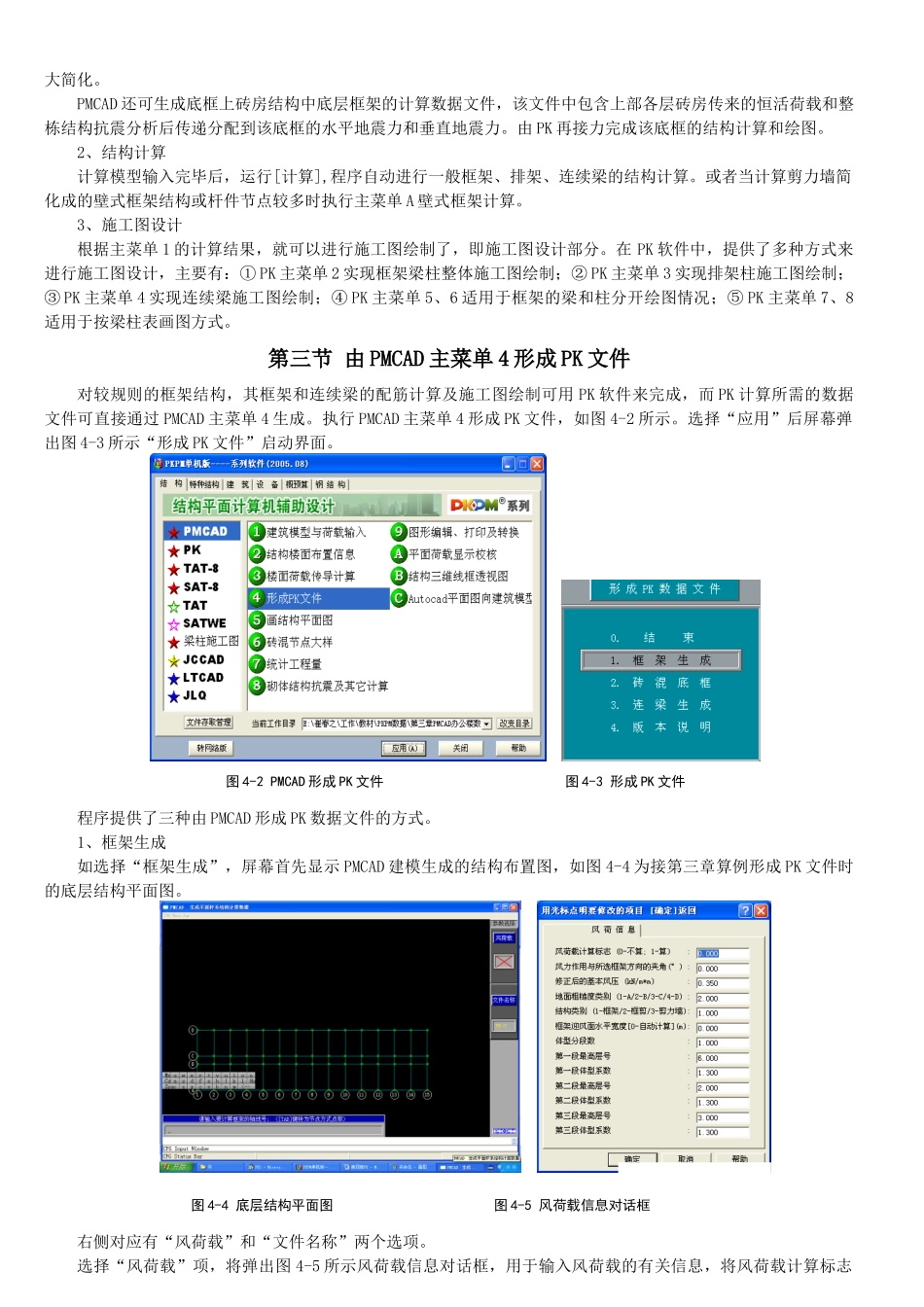

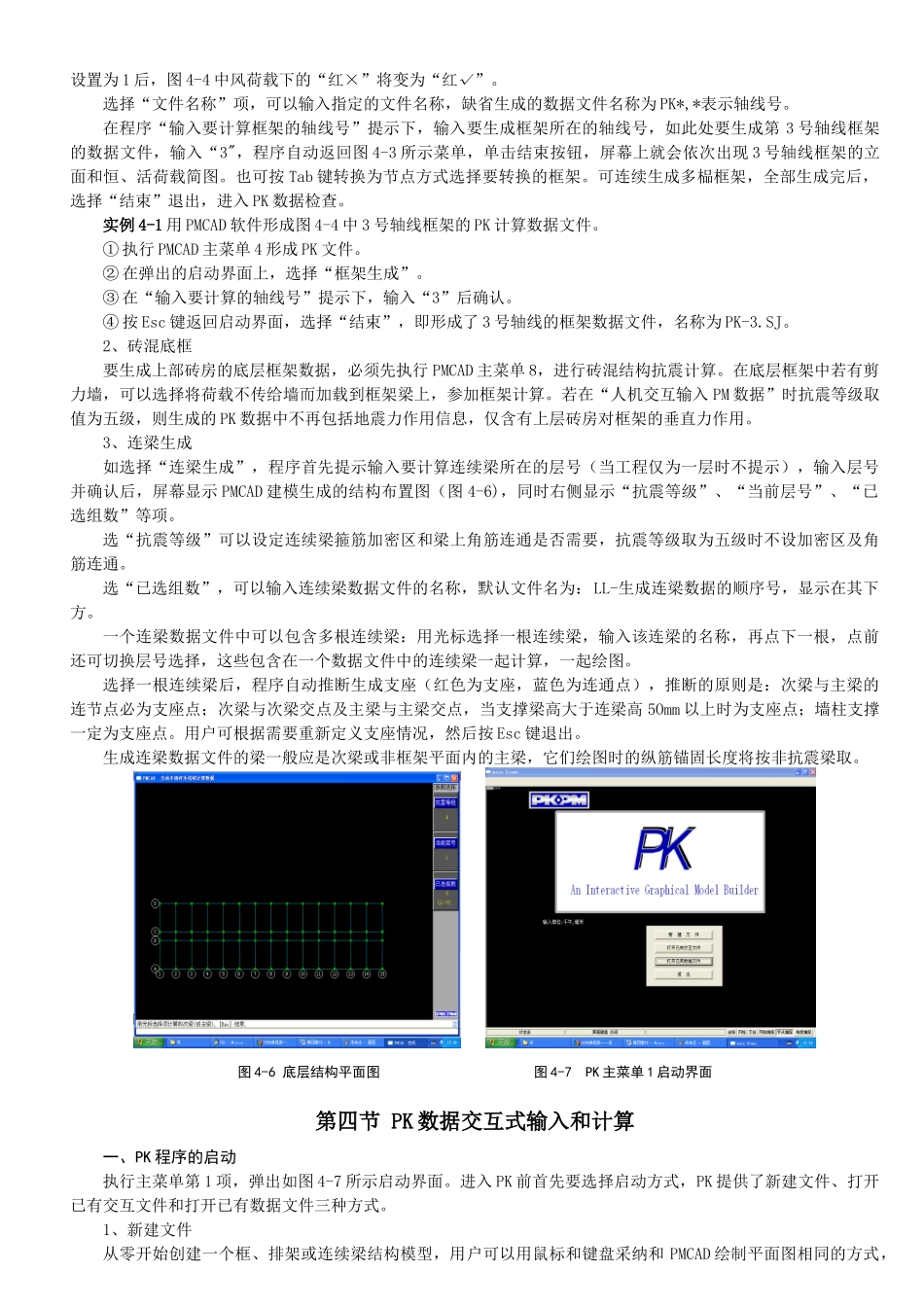

PK-平面结构计算与施工图绘制PK 模块可用于钢筋混凝土框排架及连续梁结构的计算及其施工图的绘制。本章通过对 PK 部分的概括介绍，使读者了解 PK 模块的基本使用方法。第一节 PK 的基本功能PK 软件主要用于平面杆系结构的计算及施工图绘制，其主要的基本功能如下：1、适用于 20 层、20 跨以内的工业与民用建筑中各种规则和复杂类型的框架结构、框排架结构、排架结构、剪力墙简化成的壁式框架结构及连续梁的结构计算与施工图绘制。可处理梁柱正交或斜交、梁错层、抽梁抽柱、底层柱不等高、铰接屋面梁等各种情况；可在任意位置设置挑梁、牛腿和次梁；可绘制十几种截面形式的梁，如折梁、加腋梁、变截面梁、矩形和工字形梁等。还可绘制圆形柱或排架柱，柱的箍筋可以采纳多种形式。2、按新法律规范要求作强柱弱梁、强剪弱弯、节点核心区、柱轴压比、柱体积配箍率的计算与验算，还可进行罕遇地震下薄弱层的弹塑性位移计算、竖向地震力计算和框架梁裂缝宽度计算。3、可根据梁柱整体画、梁柱分开画、梁柱钢筋平面图表示法和广东地区梁表柱表四种方式绘制施工图。4、按新法律规范和构造手册自动完成构造钢筋的配置。5、具有很强的自动选筋、层跨剖面归并、自动布图等功能，同时又给设计人员提供多种方式干预选钢筋、布图、构造筋等施工图绘制结果。6、在中文菜单提示下，提供丰富的计算简图及结果图形，提供模板图及钢筋材料表。7、可与“PMCAD”软件联接，自动导荷并生成结构计算所需的数据文件。8、可与三维分析软件 TAT、SATWE 和 PMSAP 接口，绘制 100 层以下高层建筑的梁柱图。第二节 PK 的基本操作选择主菜单中 PK 选项，显示图 4-1 所示 PK 主菜单。由图 4-1 可知，PK 各项主菜单的操作可概括为 3 个部分：一是计算模型输入，二是结构计算，三是做施工图设计。下面对三个部分实现的基本功能进行简单介绍：1、计算模型输入执行 PK 时，首先要输入结构的计算模型。在 PKPM 软件中，有 2 种方式形成 PK 的计算模型文件。一种是通过 PK 主菜单 l 数据交互输入和数检来实现结构模型的人机交互输入。进行模型输入时，可采纳直接输入数据文件形式，也可采纳人机交互输入方式。一般采纳人机交互方式，由用户直接在屏幕上勾画框架、连梁的外形尺寸，布置相应的截面和荷载，填写相关计算参数后完成。人机交互建模后也生成描述该结构的文本式数据文件。另一种是利用 PMCAD 软件，从已建立的整体空间模型直接生成任...
