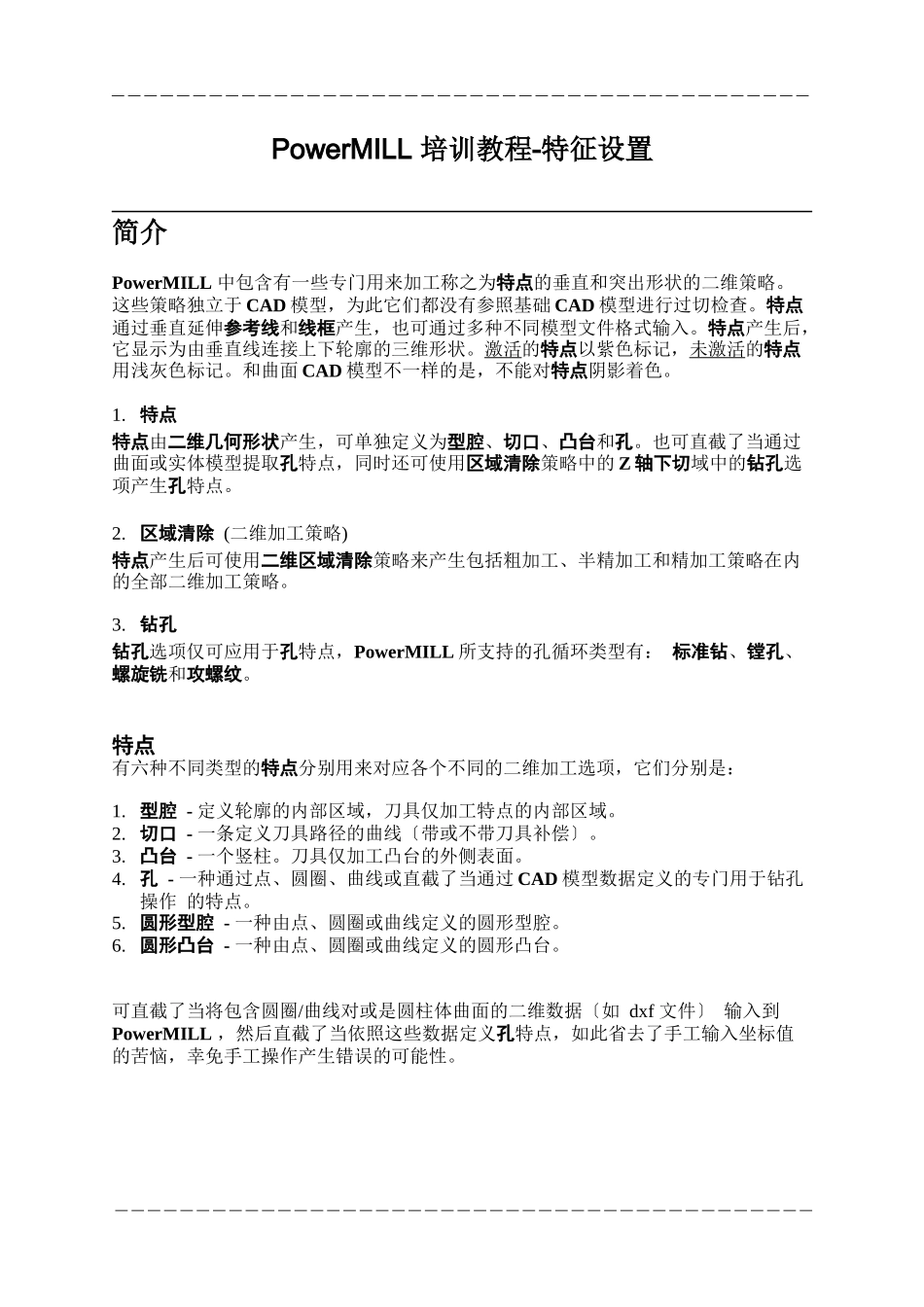

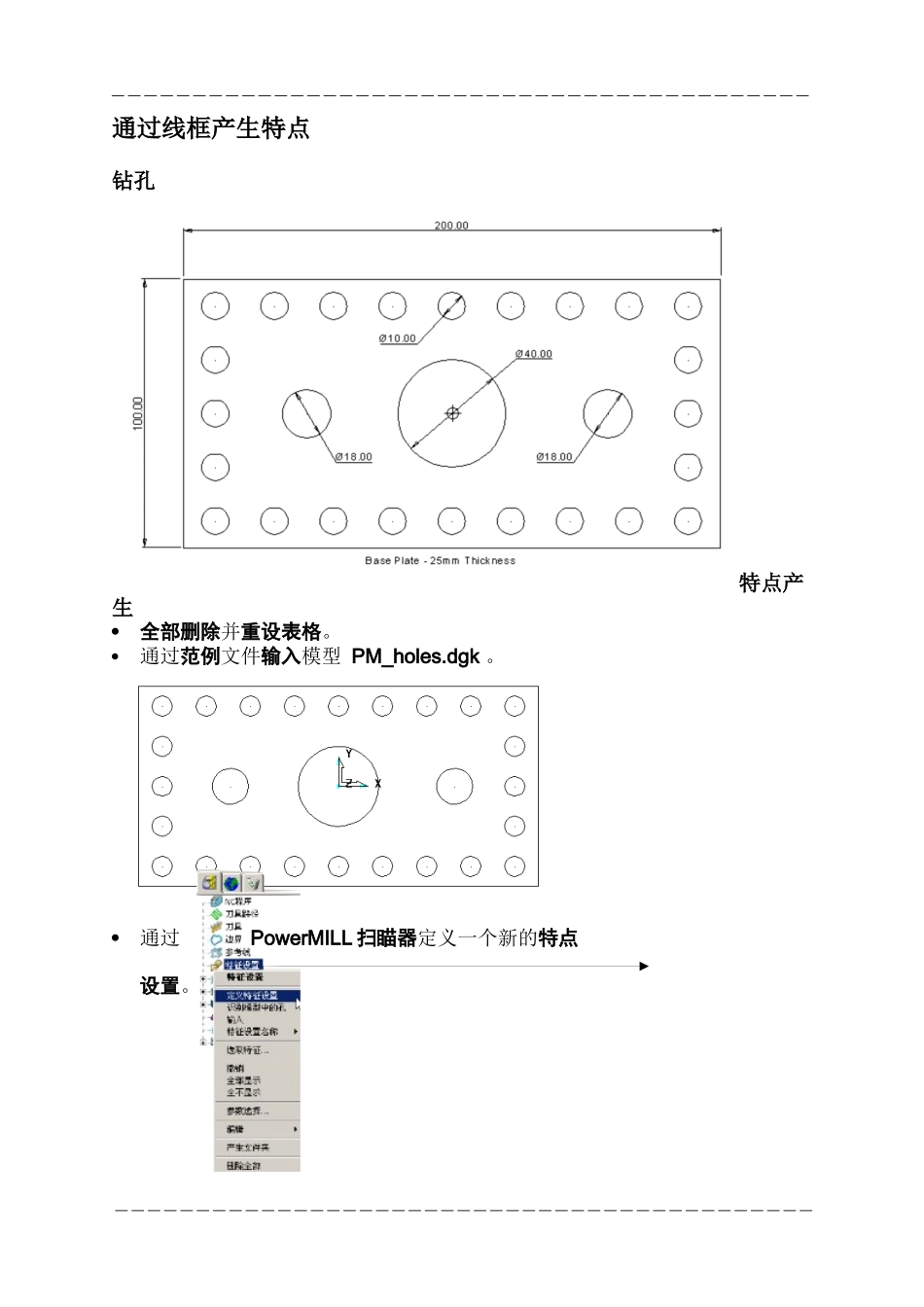

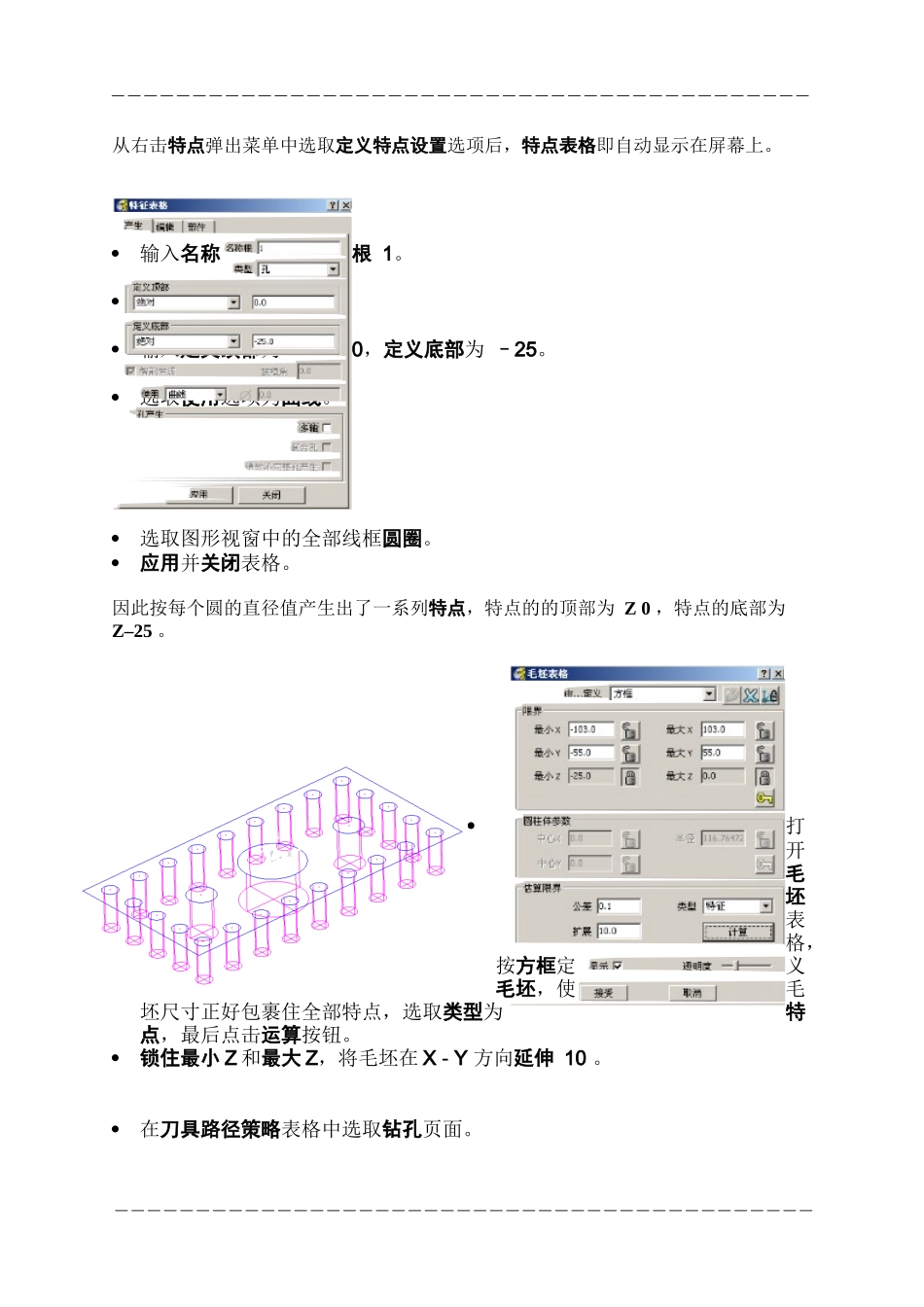

PowerMILL 培训教程-特征设置简介PowerMILL 中包含有一些专门用来加工称之为特点的垂直和突出形状的二维策略。这些策略独立于 CAD 模型，为此它们都没有参照基础 CAD 模型进行过切检查。特点通过垂直延伸参考线和线框产生，也可通过多种不同模型文件格式输入。特点产生后，它显示为由垂直线连接上下轮廓的三维形状。激活的特点以紫色标记，未激活的特点用浅灰色标记。和曲面 CAD 模型不一样的是，不能对特点阴影着色。1. 特点 特点由二维几何形状产生，可单独定义为型腔、切口、凸台和孔。也可直截了当通过曲面或实体模型提取孔特点，同时还可使用区域清除策略中的 Z 轴下切域中的钻孔选项产生孔特点。2. 区域清除 (二维加工策略)特点产生后可使用二维区域清除策略来产生包括粗加工、半精加工和精加工策略在内的全部二维加工策略。3. 钻孔钻孔选项仅可应用于孔特点，PowerMILL 所支持的孔循环类型有： 标准钻、镗孔、 螺旋铣和攻螺纹。特点有六种不同类型的特点分别用来对应各个不同的二维加工选项，它们分别是：1. 型腔 - 定义轮廓的内部区域，刀具仅加工特点的内部区域。2. 切口 - 一条定义刀具路径的曲线〔带或不带刀具补偿〕。3. 凸台 - 一个竖柱。刀具仅加工凸台的外侧表面。4. 孔 - 一种通过点、圆圈、曲线或直截了当通过 CAD 模型数据定义的专门用于钻孔操作 的特点。5. 圆形型腔 - 一种由点、圆圈或曲线定义的圆形型腔。6. 圆形凸台 - 一种由点、圆圈或曲线定义的圆形凸台。可直截了当将包含圆圈/曲线对或是圆柱体曲面的二维数据〔如 dxf 文件〕 输入到PowerMILL ，然后直截了当依照这些数据定义孔特点，如此省去了手工输入坐标值的苦恼，幸免手工操作产生错误的可能性。通过线框产生特点钻孔特点产生全部删除并重设表格。通过范例文件输入模型 PM_holes.dgk 。通过PowerMILL 扫瞄器定义一个新的特点设置。从右击特点弹出菜单中选取定义特点设置选项后，特点表格即自动显示在屏幕上。输入名称根 1。选取类型为孔。输入定义顶部为0，定义底部为 –25。 选取使用选项为曲线。选取图形视窗中的全部线框圆圈。应用并关闭表格。因此按每个圆的直径值产生出了一系列特点，特点的的顶部为 Z 0 ，特点的底部为 Z–25 。打开毛坯表格，按方框定义毛坯，使毛坯尺寸正好包裹住全部特点，选取类型为特点，最后点击运算按钮。锁住最小 Z 和最大 Z，将毛坯在 X - Y ...
