PQD7000电能质量在线监控系统使用说明新

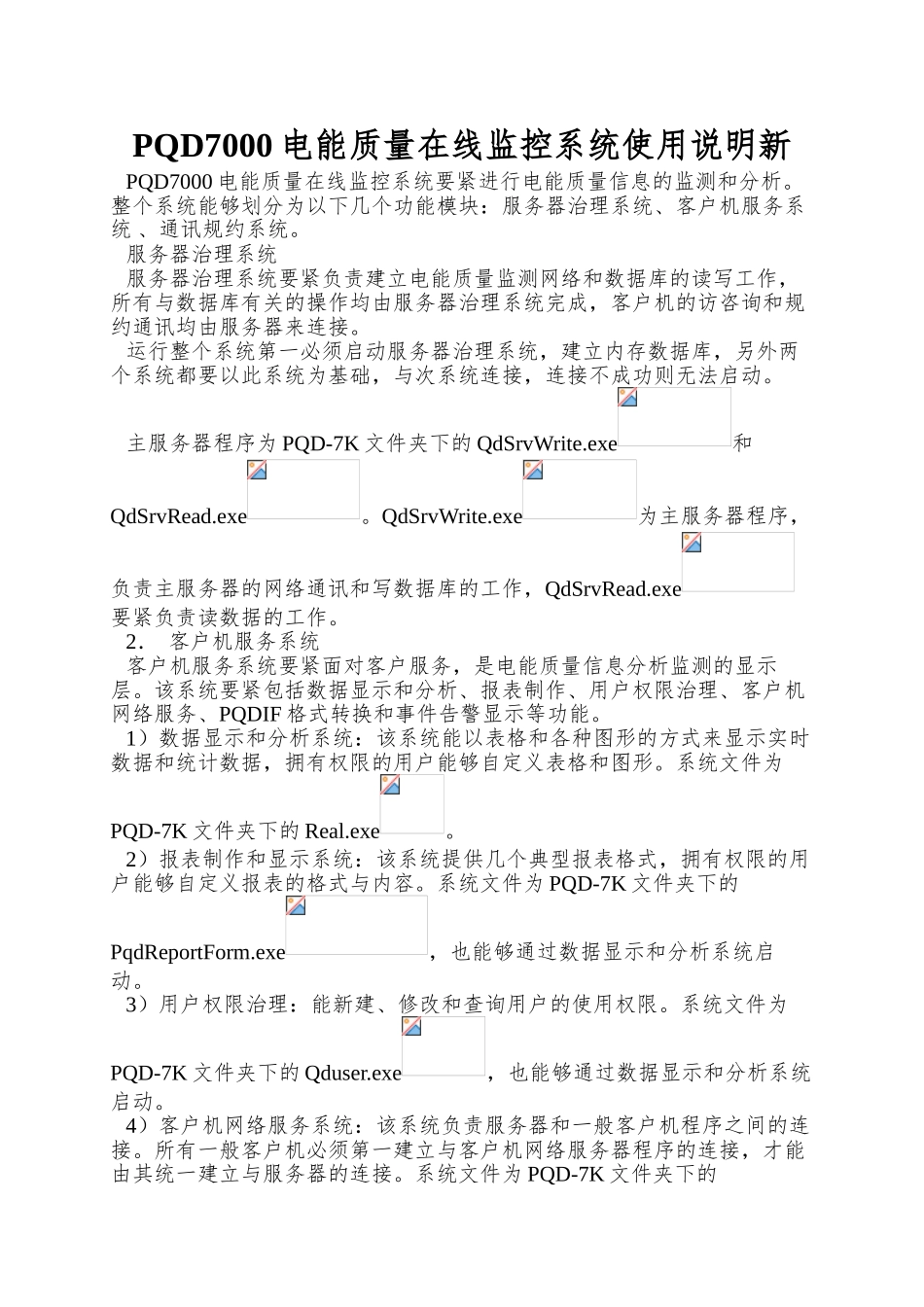

PQD7000 电能质量在线监控系统使用说明新PQD7000 电能质量在线监控系统要紧进行电能质量信息的监测和分析。整个系统能够划分为以下几个功能模块：服务器治理系统、客户机服务系统 、通讯规约系统。 服务器治理系统服务器治理系统要紧负责建立电能质量监测网络和数据库的读写工作，所有与数据库有关的操作均由服务器治理系统完成，客户机的访咨询和规约通讯均由服务器来连接。运行整个系统第一必须启动服务器治理系统，建立内存数据库，另外两个系统都要以此系统为基础，与次系统连接，连接不成功则无法启动。主服务器程序为 PQD-7K 文件夹下的 QdSrvWrite.exe和QdSrvRead.exe。QdSrvWrite.exe为主服务器程序，负责主服务器的网络通讯和写数据库的工作，QdSrvRead.exe要紧负责读数据的工作。2． 客户机服务系统客户机服务系统要紧面对客户服务，是电能质量信息分析监测的显示层。该系统要紧包括数据显示和分析、报表制作、用户权限治理、客户机网络服务、PQDIF 格式转换和事件告警显示等功能。1）数据显示和分析系统：该系统能以表格和各种图形的方式来显示实时数据和统计数据，拥有权限的用户能够自定义表格和图形。系统文件为PQD-7K 文件夹下的 Real.exe。2）报表制作和显示系统：该系统提供几个典型报表格式，拥有权限的用户能够自定义报表的格式与内容。系统文件为 PQD-7K 文件夹下的PqdReportForm.exe，也能够通过数据显示和分析系统启动。3）用户权限治理：能新建、修改和查询用户的使用权限。系统文件为PQD-7K 文件夹下的 Qduser.exe，也能够通过数据显示和分析系统启动。4）客户机网络服务系统：该系统负责服务器和一般客户机程序之间的连接。所有一般客户机必须第一建立与客户机网络服务器程序的连接，才能由其统一建立与服务器的连接。系统文件为 PQD-7K 文件夹下的QdNetWrk.exe ，启动数据显示和分析系统时会自动启动该系统，也能够手动启动该系统，系统启动后为后台运行。5）PQDIF 格式转换系统：该系统用于将统计数据转换成 PQDIF 格式，同时能够根据用户的定义来生成 PQDIF 的数据源记录、监视器记录等规定记录体。系统文件为 PQD-7K 文件夹下的 PqdifCvt.exe。6）事件告警显示系统：用于显示监测点的事故告警信息及统计数据的超标信息。系统文件为 PQD-7K 文件夹下的 PqdAlarm.exe，启动数据显示统计分析系统时会自动启动该程序，也能够通过数据显示和分析系统启动。通讯规约系统通讯规约系统要紧负责...
