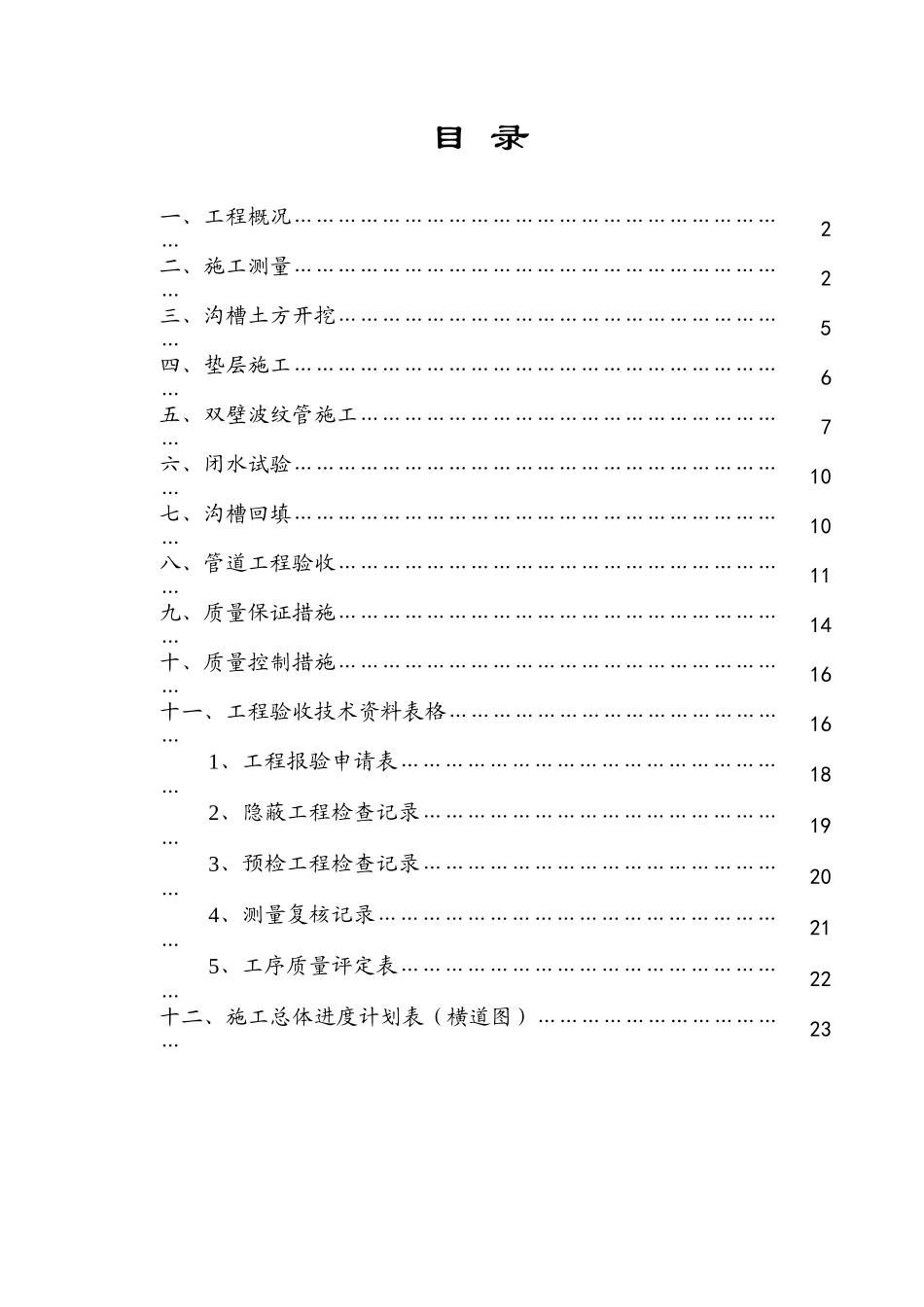

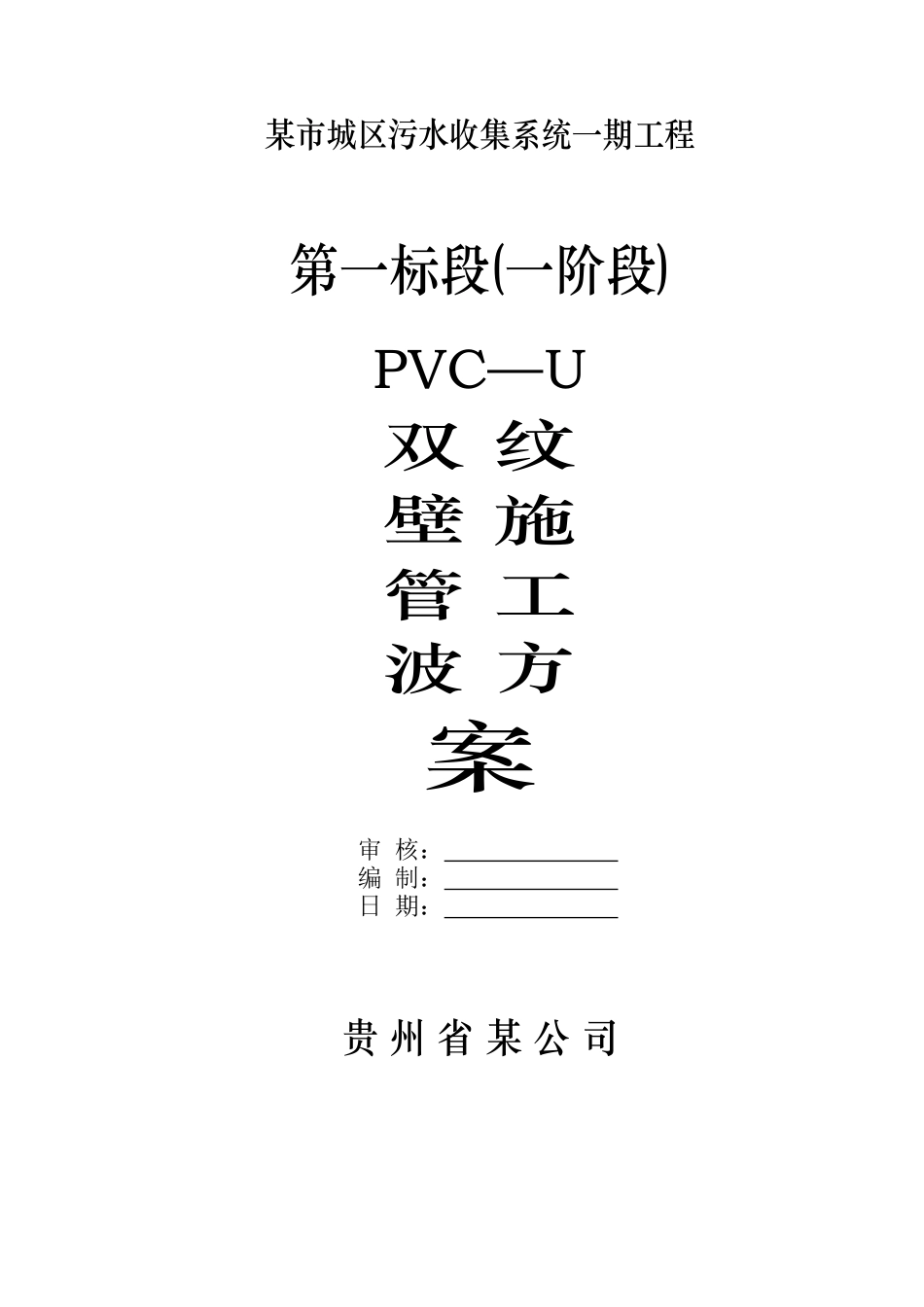

某市城区污水收集系统一期工程第一标段(一阶段)PVC—U双 纹壁 施管 工波 方案审 核： 编 制： 日 期： 贵 州 省 某 公 司目 录一、工程概况……………………………………………………………2二、施工测量……………………………………………………………2三、沟槽土方开挖………………………………………………………5四、垫层施工……………………………………………………………6五、双壁波纹管施工……………………………………………………7六、闭水试验……………………………………………………………10七、沟槽回填……………………………………………………………10八、管道工程验收………………………………………………………11九、质量保证措施………………………………………………………14十、质量控制措施………………………………………………………16十一、工程验收技术资料表格…………………………………………161、工程报验申请表………………………………………………182、隐蔽工程检查记录……………………………………………193、预检工程检查记录……………………………………………204、测量复核记录…………………………………………………215、工序质量评定表………………………………………………22十二、施工总体进度计划表（横道图）………………………………23PVC—U 双壁波纹管(一阶段)施工方案一、工程概况某市城区污水收集系统第一标段(一阶段)位于凯里市区内，分别是清平北路（全长 284.209m）、清平南路（全长 809.606m）、市府路（全长 285.363m），总长为 1379.178m。为满足某市区排水综合治理工程及雨污分流治理，根据要求采纳PVC—U 双壁波纹管，主管材采纳 DN=400mmPVC—U 双壁波纹管，耳管采纳 DN=300mmPVC—U 双壁波纹管；检查井采纳内径为 Ø1000mm 浆砌标砖砌筑。管材均埋置于地下 1.3 米以内，本方案为本阶段内沟槽土石方开挖的施工方案。二、施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。并作好高程控制桩，以便对沟槽开挖进度进行检查。三、沟槽土石方开挖1．根据设计图纸、文件、施工法律规范，根据施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。在土质良好，沟槽深度小于 1.7m，沟槽上无附加荷载时，可以...
