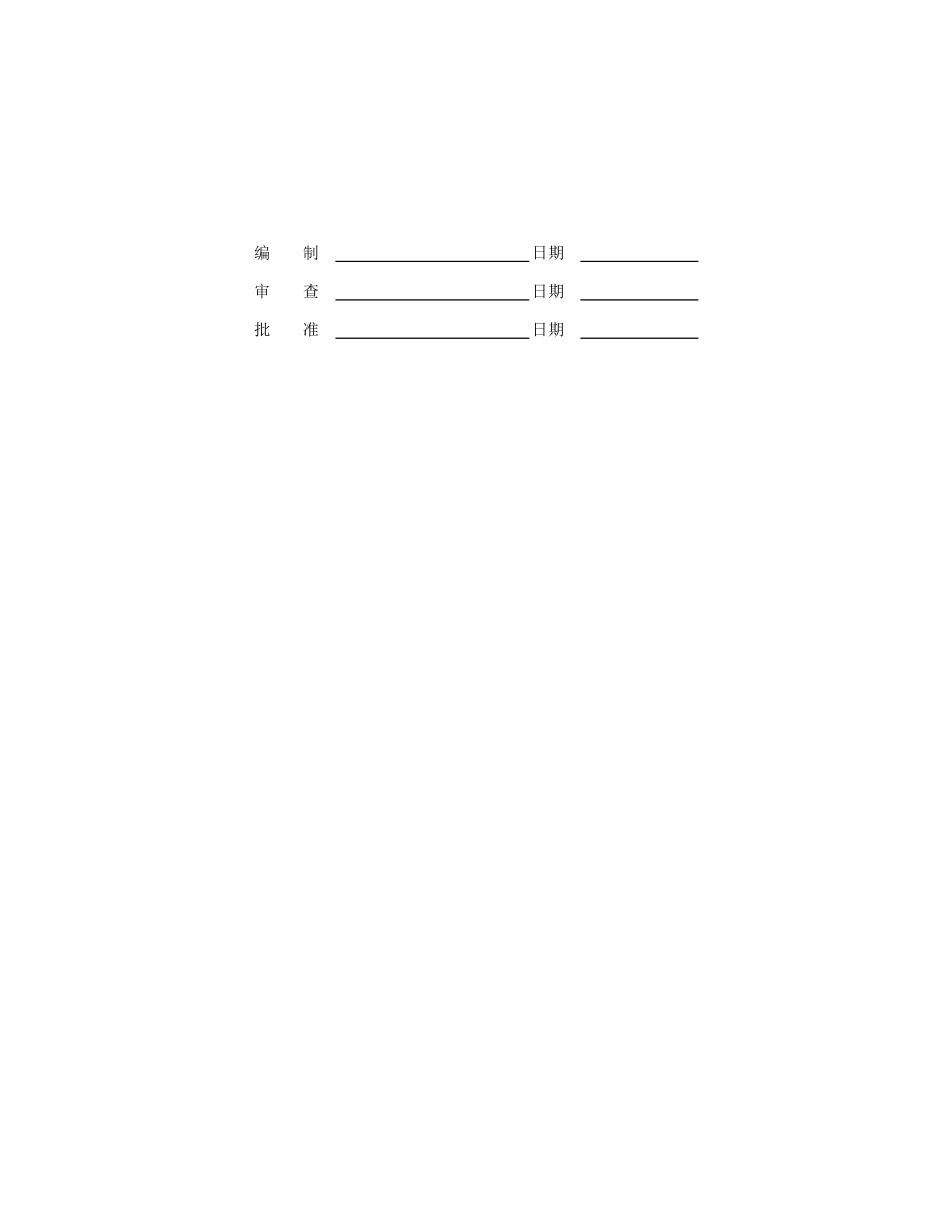

Q)G13J-B-05-08 整装锅炉安装通用工艺规程编 制日期审 查日期批 准日期修改记录：页码标记修改人修改单号日期适用范畴：本文件适用于本公司整装锅炉安装工程的施工。在进行锅炉安装前，应检查该锅炉安装前如下有关资料，并查对手续是否办妥、技术资料是否齐全：锅炉安装工程合同；锅炉安装申请表审批情形；锅炉安装现场作业人员审批表；锅炉出厂资料；锅炉房平面图、设备布置图、管线流程图等工艺资料；开工报告。锅炉安装前应与业主或客户进行设备开箱验收，填写“开箱验收记录”（Form6-11）和“设备移交清点记录” （Q/G13J-B-05-08-P1）。基础检查和划线锅炉及辅助设备就位前，应检查基础尺寸和位置，其承诺偏差应符合下表规定：锅炉及其辅助设备基础的承诺偏差项 目承诺偏差（mm）纵轴线和横轴线的坐标位置±20不同平面标高（包括柱子基础面上的预埋钢板）\s\up 9(0 )平面的水平度（包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部位）每米5全长10外形尺寸平面外形尺寸±20凸台上平面外形尺寸\s\up 9(0 )凹穴尺寸+200预留地脚螺栓孔中心位置±10深 度+200孔壁垂直度（每米）10预埋地脚螺栓顶端标高+200中心距（在根部和顶部两处测量）±2锅炉安装前，应划出纵向和横向安装基准线和标高基准点。锅炉基础划线应符合下列要求：纵向和横向中心线应互相垂直。相应两柱子定位中心线的间距承诺偏差为±2mm。各组对称四根柱子定位中心点的两对角线长度之差不应大于 5mm。实测数据记入“锅炉及辅助设备安装基础检查记录”（Q/G13J-B-05-08-P2）和《锅炉安装质量证明书》，对不符合基础要求的，应给予补救和修整。有管道地沟的锅炉，检查是否符合要求，不符合的与用户联络或另行开挖。锅炉本体就位和找正锅炉本体如用移动方法就位时，利用“道木”运输必须高于基础平面，保证基础不受损坏。锅炉本体运输利用滚杠或吊车移至基础上后，应对锅炉进行找正，使锅炉的纵向和横向中心线与基础的纵向和横向中心线吻合，水平方向距离的承诺偏差为±5㎜。锅筒标高承诺偏差为±5㎜。将锅炉平稳地落在基础上,底座平均楔入垫铁,使锅炉平稳。在就位过程中，可能使锅炉发生位移，应反复校正，达到承诺偏差。锅炉水平找正：水位表标高找正。利用透亮胶管找正锅炉在左右两个水位表标高的水平偏差≤2㎜。烟管找正。打开前后烟箱门盖，利用透亮胶管，找正烟管前后端标高偏差≤2㎜。锅筒全长的纵向水平度承诺偏差为 2mm。锅炉找正符合要求后，将垫铁与底座焊...
